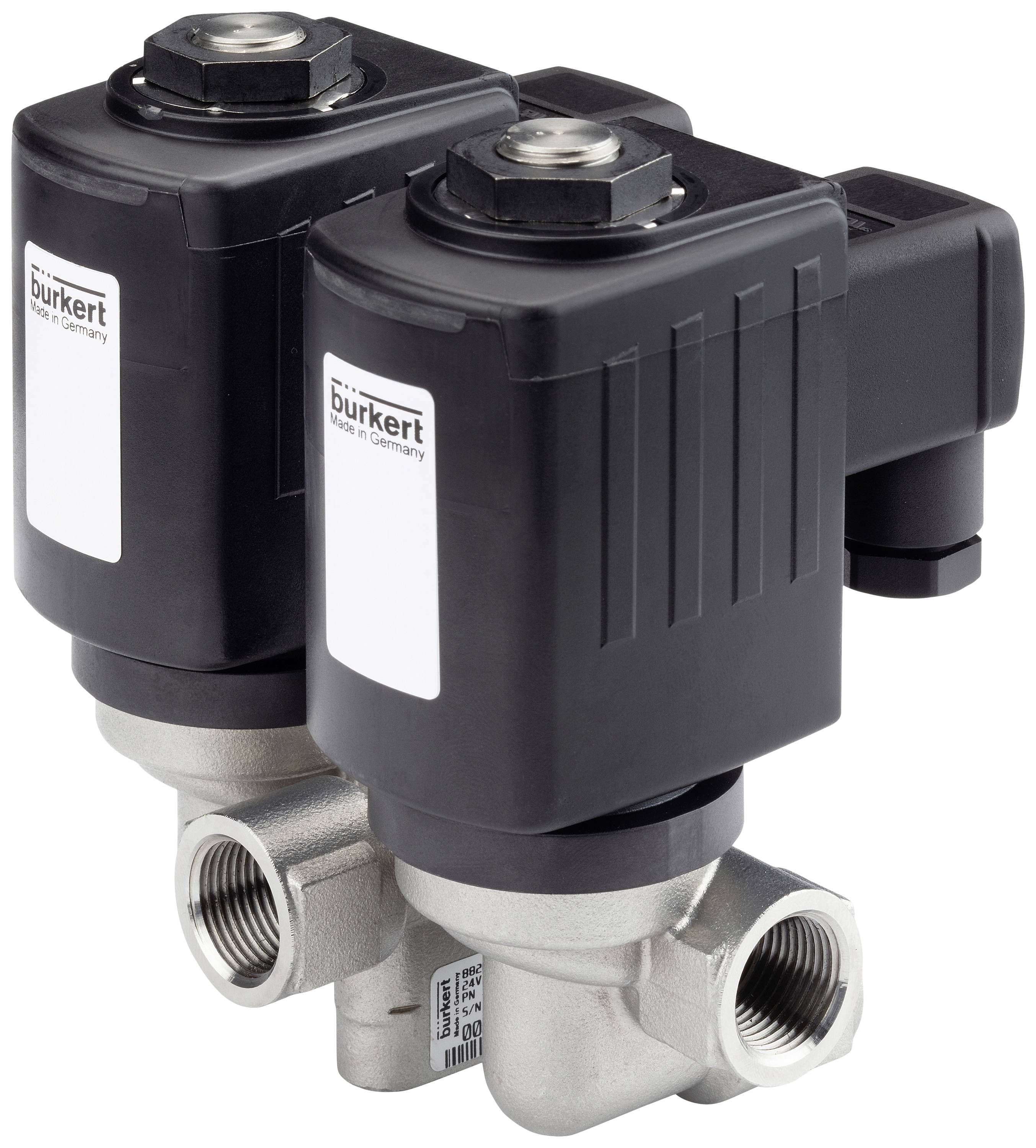

Bürkert Magnetventil 326294 6240 24 V G 1/4 Nominel dimension 6 mm Servostyret 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret og kompakt stempelventil med en nominel bredde DN 13
- Vibrationssikkert, boltet spolesystem
- Energibesparende dobbeltspoleteknologi i Kick og Drop udførelse
- Sikker åbning med fastkoblet kolbesystem
- Eksplosionssikret udførelse
Tekniske specifikationer
- Forseglingsmateriale - styring pakning materiale: PEEK (polyetherketon)
- Forseglingsmateriale - sædetætning materiale kategori: Plast
- Tætningsmateriale - sædetætning materiale: PCTFE (Polychlortrifluorethylen)
- Forseglingsmateriale - tætning mod udvendigt materiale: PEEK (polyetherketon)
- Tryk og temperatur - nominelt tryk (din en 1333): PN 250
- Tryk & temperatur - temperatur medium min. -40 °C
- Tryk & temperatur - medium maks. 80 °C
- Tryk & temperatur - omgivende temperatur min. -40 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 1 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 100 bar
- Tryk og temperatur - nominelt tryk maks. (gas): 100 bar
- Tryk & temperatur - nominelt tryk maks. (olie): 80 bar
- Elektrisk tilslutning - apparatstikdåse medfølger
- Elektrisk tilslutning - apparatstikdåse type. Nr. - Type: 00314802 - 2518
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Apparategenskaber - længde: 44 mm
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - koblingstid åbner maks.: 20 ms
- Apparategenskaber - koblingstid lukker maks.: 50 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - sænkning af ydelse integreret: Nej
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Apparategenskaber - dele silikonefri: Ja (iht. DIS 1000020797)
- Apparatets egenskaber – dele fri for olie og fedt: Ja (iht. DIS 1000020797)
- Apparategenskaber - motortype: Hæveanker
- Egenskaber for apparatet - operation: Servostyret
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - koblingstid åbnes min. 10 ms
- Apparategenskaber - koblingstid lukker min.: 40 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Egenskaber for apparatet - kerneføring: Glidering
- Enhedens egenskaber - hovedventil med integreret si: Nej
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 6 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 0,7 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 1/4 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/4
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/4
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Nej
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 42 mm
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern and Drop spole: Energibesparende teknologi for en mulig energibesparende teknologi
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Sat over
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern Highlight: Til høje temperaturer
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern. Mærkeeffekt DC: 21 W.
- Spole (kerne) Kern. Reduceret effekt DC: 21 W.
- Spole (kerne) Kern. Glidering materiale: PTFE (polytetrafluorethylen)
- Materialer - hovedventil materiale, der kan berøre medierne: Rustfrit stål
- Materialer - ventilsæde materiale: Rustfrit stål
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Funktionsmåde - manuel betjening: Nej
- Godkendelser - nominel effekt: 16 W.
- Godkendelse type: ULUL
- Godkendelsestype: CURus Recognized
- Produkttype
Magnetventil
- Driftsspænding
24 V
- Driftstryk (max.)
1 bar
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 1/4
- Driftstemperatur
-40 °C (min)
- Medietemperatur område
-40 til 80 °C
- Produc.-delnr.
326294
- Driftstryk (min.)
1 bar
- Min. driftstemperatur
-40 °C
- Forseglingsmateriale
PEEK
- Funktion
2/2 lukket monostabil
- Maks. medietemperatur
80 °C
- Min. medietemperatur
-40 °C
- Nominel dimension
6 mm
- Specifikationer
Elektrisk aktiveret
- L
44 mm
IP65
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-40 °C
- Funktion
Servostyret
- kv-værdi
0.7 m³/h
Dokumenter og downloads
Datablad
Datablad 3047357 Bürkert Magnetventil 326294 6240 24 V G 1/4 Nominel dimension 6 mm Servostyret 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047357 Bürkert Magnetventil 326294 6240 24 V G 1/4 Nominel dimension 6 mm Servostyret 1 stk
Beskrivelse
Ventilen 6240 er en servostyret stempelventil. Til forøgelse af tryk- og lækagesikkerheden er propper og kernerør svejset sammen. I overensstemmelse med applikationen er der forskellige tætemiddelkombinationer til rådighed. Kabinettets formgivning og overfladekvalitet giver maksimale gennemstrømningsværdier. Spolerne omspoles med epoxyfast Kemisk høj bestandig. En ekstra glidelejring øger driftstiden ved tørre gasser. Spoler med integreret »kick and drop«-elektronik kan fås i dobbeltspoleteknologi for at reducere det elektriske effektforbrug under drift.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
