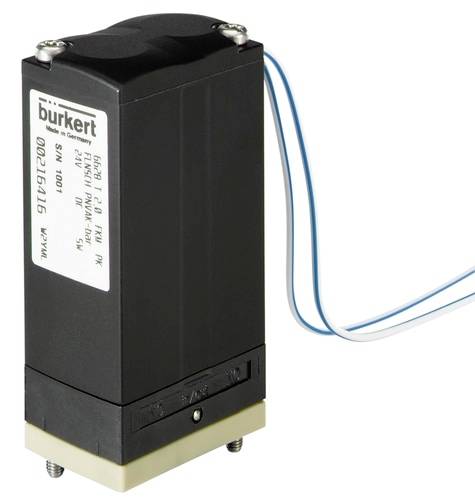

Bürkert Magnetventil 307449 6628 24 V G 1/8 muffe Nominel dimension 3 mm Kan bruges overalt 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- 22 mm kompakt konstruktion op til nominel bredde 3,0
- Membraner til høj Kemisk bestandighed
- Funktionsmåde NC, NO og 3-vejs universel
- Bagtrykstætningsgrad ved hjælp af vippe-princippet
- Minimal intern volumen ved god skylbarhed
Tekniske specifikationer
- Materiale: PEEK
- Tætningsmateriale: EPDM
- Nominel bredde: 3 mm
- Ledningstilslutning: G 1/8 muffe
- Highlight: Med manuel betjening
- Spænding 24 volt
- Frekvens: Jævnstrøm
- Elektrisk tilslutning: Stikbillede form B efter industristandard
- Mising attributter: Egnet til anvendelse med fødevarer, medietruede materialer er i overensstemmelse med FDA ifølge producentens erklæring
- Medietemperatur (grader C) (maks.): 55
- Omgivende temperatur (grader C) (maks.): 55
- Omgivende temperatur (grader C) (min.): -10
- Tryk (bar) (maks.): 2
- medium temperature (degree C) (min): -10
- Funktionsmåde: 3/2-vejs; kan anvendes universelt
- Effektforbrug 5 watt
- Tryk (bar) (min): -1
- QNN VÆRDI (L/MIN): 180
- Tilkoblingsvarighed (%): 100
- KV VÆRDI (M*3/H): 0,17
- TOTYP: 25
- TSTYP: 25
- Produkttype
Magnetventil
- Driftsspænding
24 V
- Driftstryk (max.)
2 bar
- Kabinetmateriale
PEEK
- Tilslutning
G 1/8 muffe
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til 55 °C
- Produc.-delnr.
307449
- Driftstryk (min.)
-1 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
EPDM
- Funktion
3/2-vejs
- Maks. medietemperatur
55 °C
- Min. medietemperatur
-10 °C
- Medium
Aggressive medier
- Nominel dimension
3 mm
- Bredde
22 mm
- QNn-værdi
180 l/min
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Kan bruges overalt
- kv-værdi
0.17 m³/h
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3047240 Bürkert Magnetventil 307449 6628 24 V G 1/8 muffe Nominel dimension 3 mm Kan bruges overalt 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047240 Bürkert Magnetventil 307449 6628 24 V G 1/8 muffe Nominel dimension 3 mm Kan bruges overalt 1 stk
Beskrivelse
Direkte virkende mediedistafecent 2/2- eller 3/2-vejs vippekontakter til styring af aggressive væsker og gasser inden for medicinsk analyseteknik, i fødevareindustrien samt i den kemiske industri ved dosering, påfyldning, blanding og fordeling. Mediet er medium i kontakt med separembranen udelukkende med hus- og tætningsmateriale. Med den nyudviklede TwinPower-aktuator, robust forskruning og 22 mm bredde lever denne ventil op til de højeste krav. Med den gennemprøvede vippeteknologi udmærker den sig ved fuld returtryktæthed, god skylbarhed og lav intern volumen. Type 6628 fås i forskellige tekniske udførelser og giver via forskellige fluidiske husmuligheder en perfekt tilpasning til den fluidiske anvendelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
