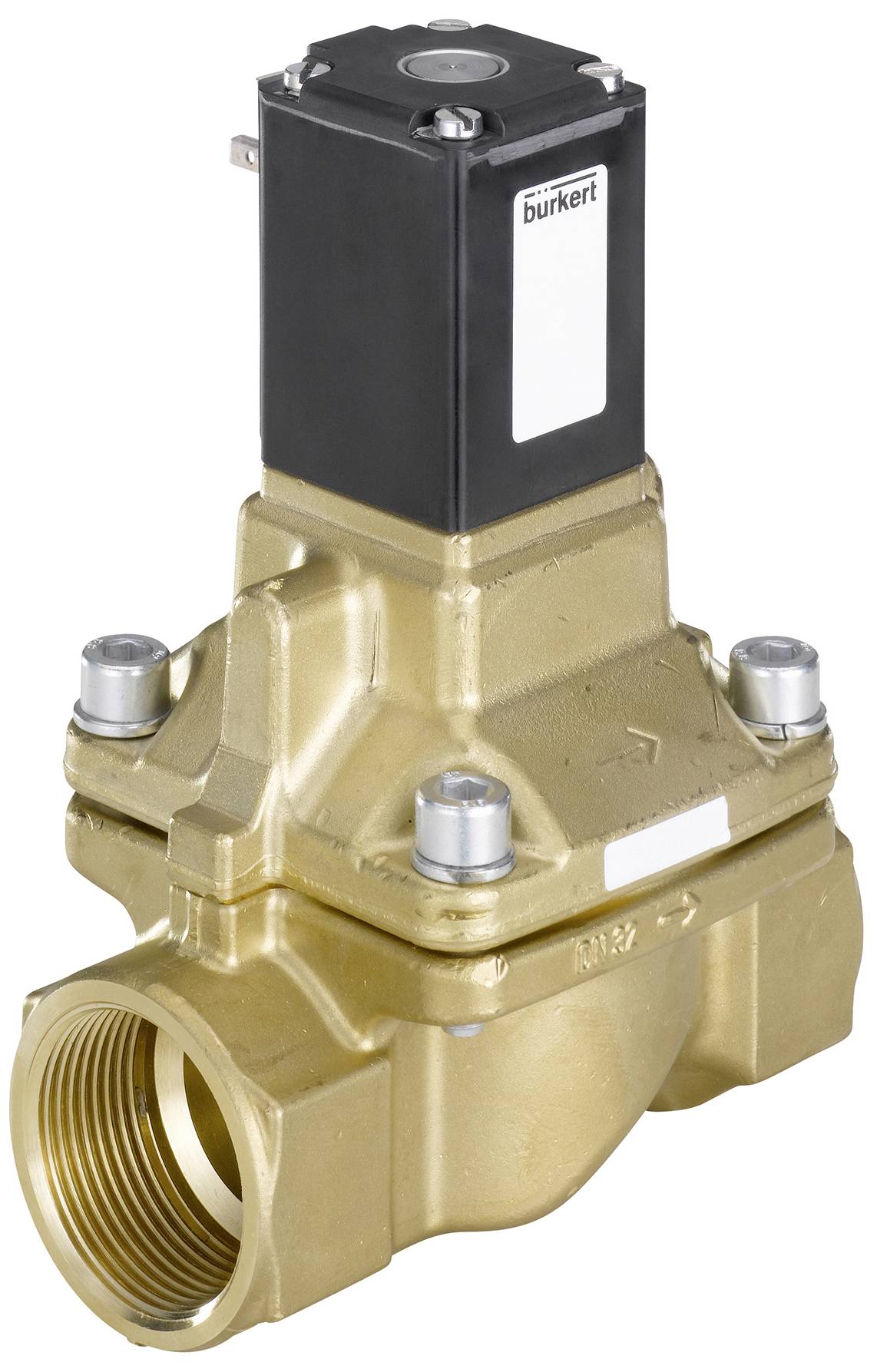

Bürkert Magnetventil 295636 5404 230 V 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret stempelventil med op til nominel diameter DN50
- Eksplosionssikret udførelse til kat. 2
- Egnet til gas- og dampanvendelser op til 180°C.
- Kompressoraflastningsventil
- Energibesparende dobbeltspoleteknologi i Kick og Drop udførelse
Tekniske specifikationer
- Forseglingsmateriale - fortætning materiale: PTFE (polytetrafluorethylen)
- Forseglingsmateriale - sædetætning materiale kategori: Plast
- Tætningsmateriale - sædetætning materiale: PTFE (polytetrafluorethylen)
- Tætningsmateriale - tætning mod udvendigt materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 120 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 1 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 32 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Apparategenskaber - længde: 65 mm
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - koblingstid åbner maks.: 40 ms
- Apparategenskaber - koblingstid lukker maks.: 250 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Egenskaber for apparatet - operation: Servostyret
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - koblingstid åbnes min. 20 ms
- Apparategenskaber - koblingstid lukker min.: 100 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Egenskaber for apparatet - kerneføring: Glidering
- Enhedens egenskaber - hovedventil med integreret si: Nej
- Nominel bredde (kV værdi) - QNn værdi (gas): 2.200 l/min.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 12 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 2 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 7/16 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/2
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/2
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Nej
- Spænding - spænding min/nominel spænding: 230 V
- Spænding - spænding maks./nominel spænding: 230 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Nej
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 32 mm
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern and Drop spole: Energibesparende teknologi for en mulig energibesparende teknologi
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Sat over
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern Highlight: Til høje temperaturer
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) Kern-indkoblingseffekt AC: 32 V
- A
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern. Mærkeeffekt DC: 8 W.
- Spole (kerne) Kern. Reduceret effekt DC: 8 W.
- Spole (kerne) Kern ydeevne AC: 18 V.
- A
- Spole (kerne) Kern. Glidering materiale: PTFE (polytetrafluorethylen)
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Materialer - ventilsæde materiale: Messing
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: B - åbnet i hvilestilling - tryktilslutning 1 (P/NO)B - i hvilestilling åben - tryktilslutning 1 (P/NO)
- Funktionsmåde - manuel betjening: Nej
- Godkendelser - nominel effekt: 8 W.
- Spænding frekvens: 50 Hz
- Produkttype
Magnetventil
- Driftsspænding
230 V
- Driftstryk (max.)
1 bar
- Medietemperatur område
-10 til 120 °C
- Produc.-delnr.
295636
- Maks. medietemperatur
120 °C
- Min. medietemperatur
-10 °C
IP65
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
Dokumenter og downloads
Datablad
Datablad 3047041 Bürkert Magnetventil 295636 5404 230 V 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047041 Bürkert Magnetventil 295636 5404 230 V 1 stk
Beskrivelse
Ventil 5404 er en servostyret stempelventil og fås som NC- og NO-udførelse. Til ventilens skiftefunktion kræves der et mindste differenstryk. Magnetspolerne bliver presset med epoxyharpiks af høj kvalitet. Spoler med integreret »kick and drop«-elektronik kan fås i dobbeltspoleteknologi for at reducere det elektriske effektforbrug under drift. I forbindelse med et stik i henhold til din en 175301-803 form A opfylder ventilerne kapslingsklassen IP65. Apparatdåsen medfølger ikke og skal bestilles separat.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
