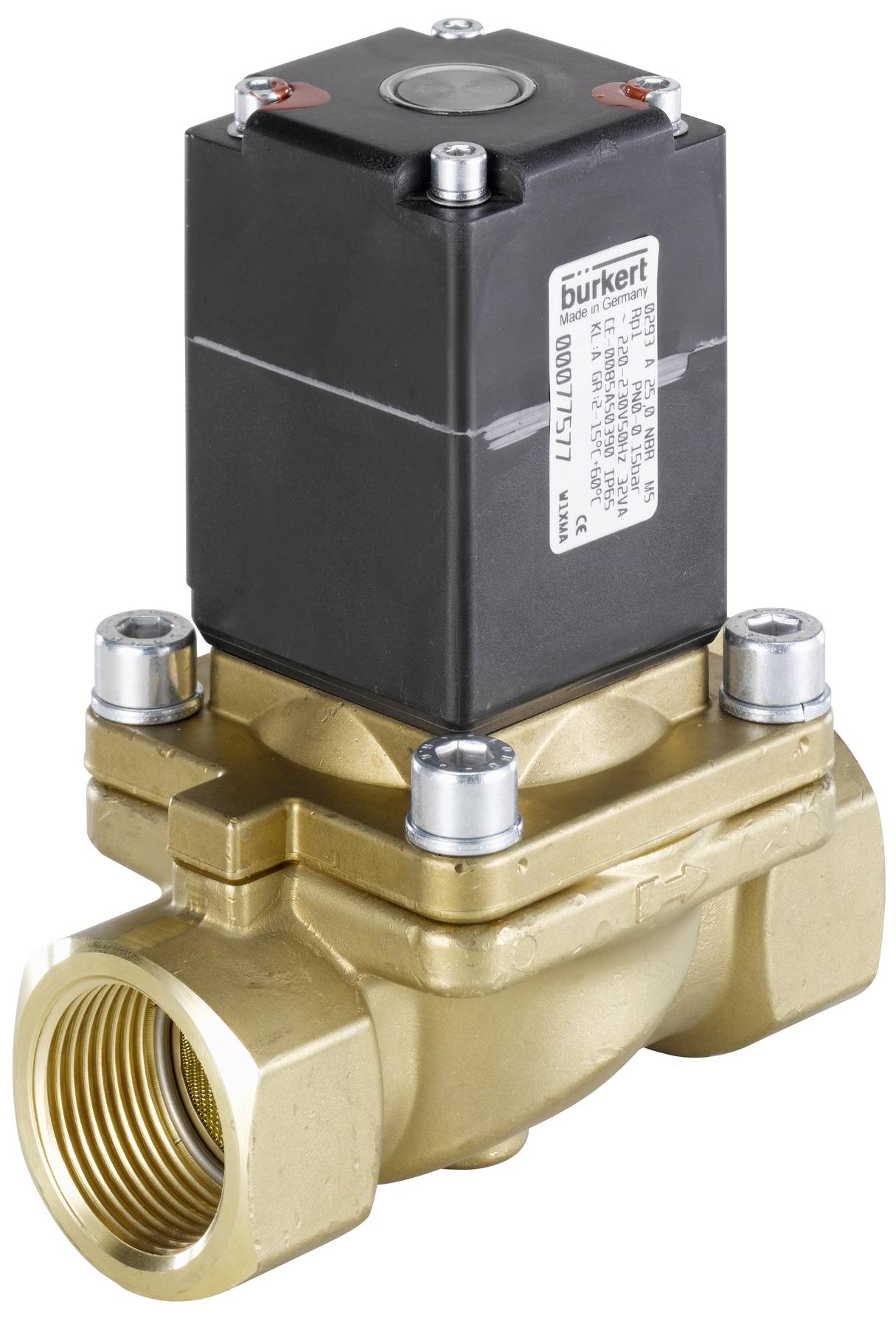

Bürkert Magnetventil 279479 0293 230 V 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Gasventil med DVGW tilladelse iht. en 161, klasse B.
- Kompakt konstruktion
- Maks. DN25 og 150 mbar
- Hus i messing
- Filter i indgang
Tekniske specifikationer
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Forseglingsmateriale - sædetætning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - tætning efter udvendigt materiale: NBR (nitrilgummi)
- Tryk & temperatur - temperatur medium min: -15 °C
- Tryk & temperatur - medium maks. 60 °C
- Tryk og temperatur - omgivende temperatur min. -15 °C.
- Tryk & temperatur - omgivende temperatur maks. 60 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 0,15 bar
- Tryk og temperatur - nominelt tryk maks. (gas): 0,15 bar
- Elektrisk tilslutning - apparatstikdåse medfølger
- Elektrisk tilslutning - apparatstikdåse type. Nr. - Type: 00008376 - 2508
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Apparategenskaber - længde: 100 mm
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - koblingstid åbner maks.: 150 ms
- Apparategenskaber - koblingstid lukker maks.: 250 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Apparatets egenskaber - operation: Direkte virkende
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - koblingstid åbnes min. 120 ms
- Apparategenskaber - koblingstid lukker min.: 130 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - hovedventil med integreret si: Ja
- Nominel bredde (kV værdi) - QNn værdi (gas): 5.400 l/min.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 20 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 5 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 3/4 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 3/4
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 3/4
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Ja
- Spænding - spænding min/nominel spænding: 230 V
- Spænding - spænding maks./nominel spænding: 230 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 49 mm
- Spole (kerne) Kern. Overspændingsbeskyttelse: Dæmperdiode
- Spole (kerne) Kern ensrettere: Ja
- Spole (kerne) Kern bekoblingspolebeskyttelse: Ja
- Spole (kerne) Kern Bløddiode: Ja
- Spole (kerne) Kern lydsvag udførelse: Ja
- Spole (kerne) Kern slags: Blokskruet
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) Kern-indkoblingseffekt AC: 100 V
- A
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern. Mærkeeffekt DC: 100 W.
- Spole (kerne) Kern. Reduceret effekt DC: 9 W.
- Spole (kerne) Kern ydeevne AC: 9 V.
- A
- Spole (kerne) Kern. Glidering materiale: PTFE (polytetrafluorethylen)
- Spole (kerne) Kern) - dæmpningsskive materiale: NBR (nitrilgummi)
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Funktionsmåde - manuel betjening: Nej
- Godkendelser - nominel effekt: 100 W.
- Godkendelsestype: DVGW
- Godkendelsestype: Genetisk modificeret
- Spænding frekvens: 50/60 Hz
- Produkttype
Magnetventil
- Driftsspænding
230 V
- Driftstryk (max.)
0 bar
- Medietemperatur område
-15 til 60 °C
- Produc.-delnr.
279479
- Maks. medietemperatur
60 °C
- Min. medietemperatur
-15 °C
IP65
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-15 °C
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3047377 Bürkert Magnetventil 279479 0293 230 V 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047377 Bürkert Magnetventil 279479 0293 230 V 1 stk
Beskrivelse
Type 293 kobler fra uden trykdifference. Ventilen er fortrinsvis egnet til kobling af brændbare gasser med lave tryk. Den direkte virkende gennemgangs-magnet-ventil leveres i funktionsmåde A. Den er strømløs lukket. Ved tilkobling spændes magnetkernen mod en fjeder, og ventilen åbnes. I indløbet er der indbygget en si. Ved nominel bredde 25 skal der
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
