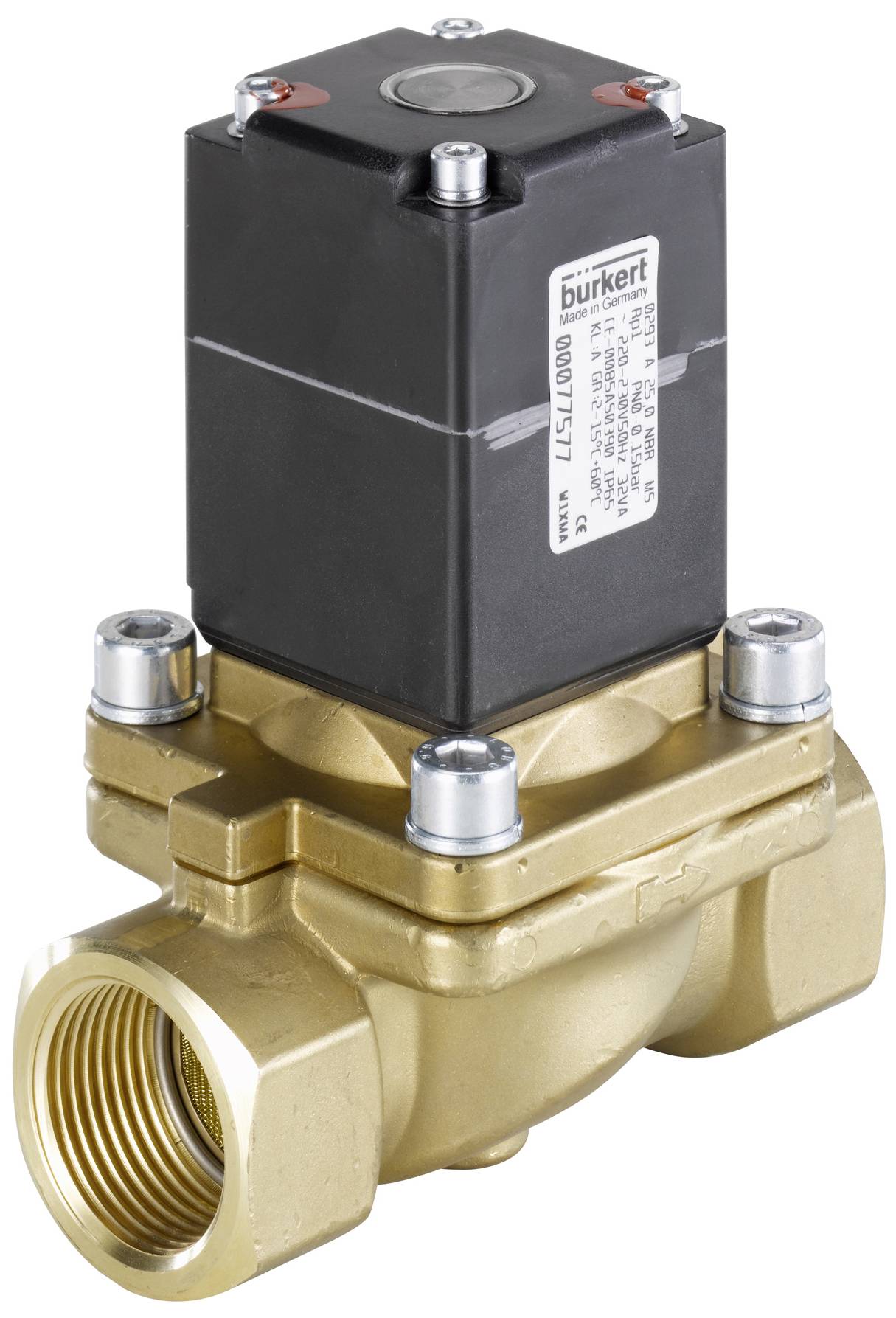

Lignende billede
Bürkert Magnetventil 256321 0293 230 V NPT 1/2 Muffe Nominel dimension 25 mm Direkte virkende 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Gasventil med DVGW tilladelse iht. en 161, klasse B.
- Kompakt konstruktion
- Maks. DN25 og 150 mbar
- Hus i messing
- Filter i indgang
Tekniske specifikationer
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Forseglingsmateriale - sædetætning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - tætning efter udvendigt materiale: NBR (nitrilgummi)
- Tryk & temperatur - temperatur medium min: -15 °C
- Tryk & temperatur - medium maks. 60 °C
- Tryk og temperatur - omgivende temperatur min. -15 °C.
- Tryk & temperatur - omgivende temperatur maks. 60 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 0,15 bar
- Tryk og temperatur - nominelt tryk maks. (gas): 0,15 bar
- Elektrisk tilslutning - apparatstikdåse medfølger
- Elektrisk tilslutning - apparatstikdåse type. Nr. - Type: 00008376 - 2508
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Apparategenskaber - længde: 115 mm
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - koblingstid åbner maks.: 150 ms
- Apparategenskaber - koblingstid lukker maks.: 250 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Apparatets egenskaber - operation: Direkte virkende
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - koblingstid åbnes min. 120 ms
- Apparategenskaber - koblingstid lukker min.: 130 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - hovedventil med integreret si: Ja
- Nominel bredde (kV værdi) - QNn værdi (gas): 10.800 l/min.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 25 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 10 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 1 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Nej
- Spænding - spænding min/nominel spænding: 230 V
- Spænding - spænding maks./nominel spænding: 230 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Nej
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 49 mm
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Blokskruet
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) Kern-indkoblingseffekt AC: 120 V
- A
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern ydeevne AC: 25 V.
- A
- Spole (kerne) Kern. Glidering materiale: PTFE (polytetrafluorethylen)
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Funktionsmåde - manuel betjening: Nej
- Godkendelser - nominel effekt: 16 W.
- Godkendelsestype: DVGW
- Godkendelsestype: Genetisk modificeret
- Spænding frekvens: 50 Hz
- Produkttype
Magnetventil
- Driftsspænding
230 V
- Driftstryk (max.)
0 bar
- Kabinetmateriale
Messing
- Tilslutning
NPT 1/2 Muffe
- Driftstemperatur
-15 °C (min)
- Medietemperatur område
-15 til 60 °C
- Produc.-delnr.
256321
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
-15 °C
- Forseglingsmateriale
NBR
- Funktion
2/2-vejs
- Maks. medietemperatur
60 °C
- Min. medietemperatur
-15 °C
- Medium
Gasser
- Nominel dimension
25 mm
- L
115 mm
- QNn-værdi
10.800 l/min
IP65
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-15 °C
- Funktion
Direkte virkende
- kv-værdi
10 m³/h
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3047375 Bürkert Magnetventil 256321 0293 230 V NPT 1/2 Muffe Nominel dimension 25 mm Direkte virkende 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047375 Bürkert Magnetventil 256321 0293 230 V NPT 1/2 Muffe Nominel dimension 25 mm Direkte virkende 1 stk
Beskrivelse
Type 293 kobler fra uden trykdifference. Ventilen er fortrinsvis egnet til kobling af brændbare gasser med lave tryk. Den direkte virkende gennemgangs-magnet-ventil leveres i funktionsmåde A. Den er strømløs lukket. Ved tilkobling spændes magnetkernen mod en fjeder, og ventilen åbnes. I indløbet er der indbygget en si. Ved nominel bredde 25 skal der
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
