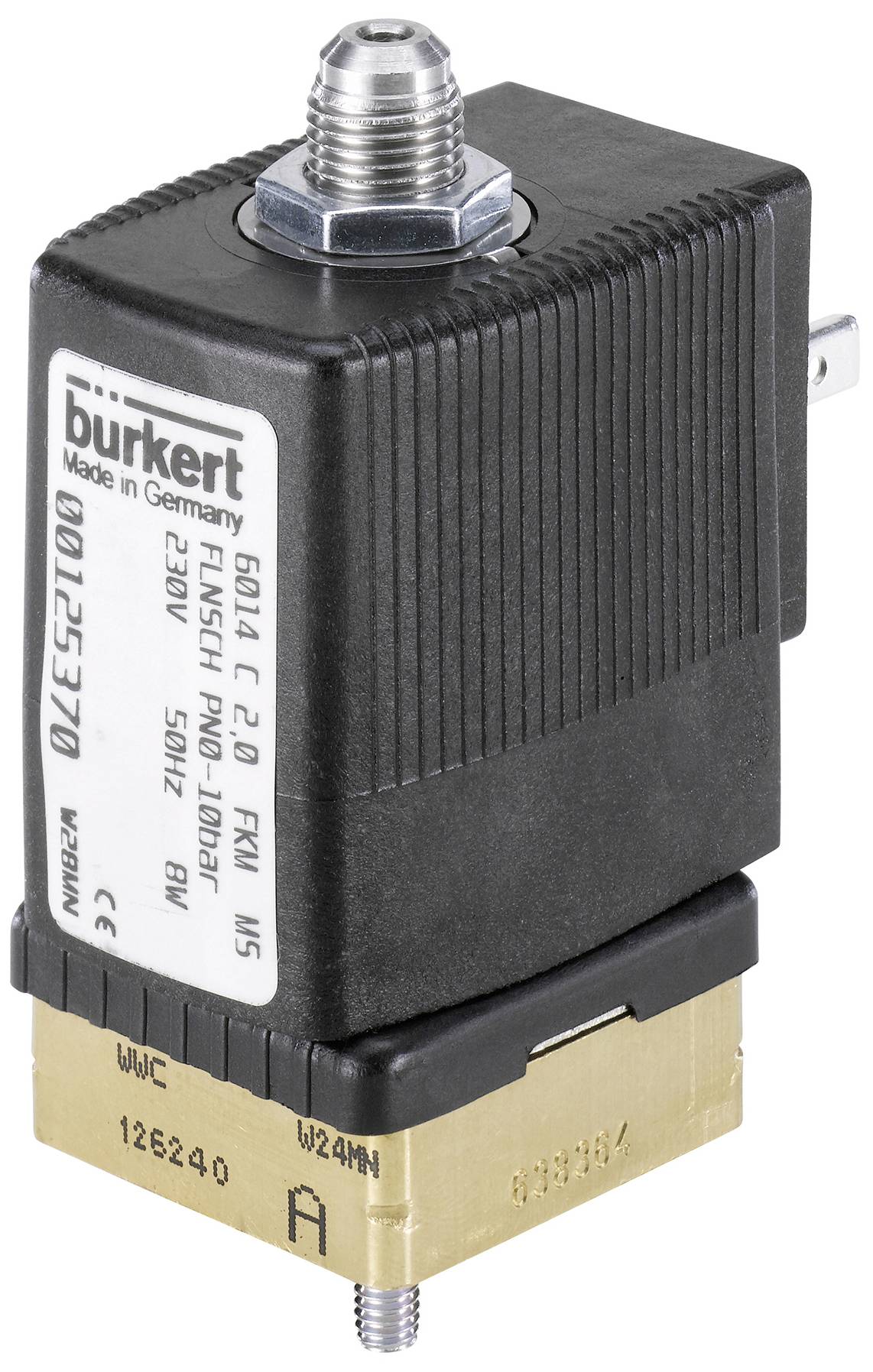

Bürkert Magnetventil 20034134 6014 24 V/DC G 1/4 Nominel dimension 1.5 mm 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Direkte virkende og kompakt ventil til nominel bredde DN 2,5
- Vibrationssikkert, boltet spolesystem
- Banjo-forskruning til direkte montering på pneumatikventiler
- Eksplosionssikret udførelse
- Energibesparende Kick and Drop-udførelse tilgængelig
Tekniske specifikationer
- Spole (kerne) Kern. Spolestørrelse 32 mm
- Materiale: PPS (polyphenylensulfid)
- Tætningsmateriale: FKM
- Nominel bredde: 1,5 mm
- Ledningstilslutning: Banjo udførelse, hulskrue P-G1/4 x A-G1/4
- Særligt kendetegn: Manuel betjening, PA-knap med fastlåsning, skrueslidsen
- Spænding 24 volt
- Frekvens: Jævnstrøm
- Medietemperatur (grader C) (maks.): 100
- Omgivende temperatur (grader C) (maks.): 55
- Omgivende temperatur (grader C) (min.): -10
- Tryk (bar) (maks.): 6
- medium temperature (degree C) (min): -10
- Funktionsmåde: 3/2-vejs; i hvilestilling udgang A aflastet
- Effektforbrug 2 watt
- Tilkoblingsvarighed (%): 100
- Opening time (msec) (maks.) 15
- Lukketid (ms) (maks.): 20
- KV VÆRDI (M*3/H): 0,054
- Åbningstid (ms) (min.): 10
- Lukketid (ms) (min): 15
- Tryk (maks.) ved gas: 6
- Produkttype
Magnetventil
- Driftsspænding
24 V/DC
- Driftstryk (max.)
6 bar
- Tilslutning
G 1/4
- Medietemperatur område
-10 til 100 °C
- Produc.-delnr.
20034134
- Forseglingsmateriale
FKM
- Funktion
3/2-vejs
- Maks. medietemperatur
100 °C
- Min. medietemperatur
-10 °C
- Nominel dimension
1.5 mm
- Specifikationer
Hulskrue
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- kv-værdi
0.054 m³/h
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3048038 Bürkert Magnetventil 20034134 6014 24 V/DC G 1/4 Nominel dimension 1.5 mm 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3048038 Bürkert Magnetventil 20034134 6014 24 V/DC G 1/4 Nominel dimension 1.5 mm 1 stk
Beskrivelse
Ventilen 6014 er en direkte virkende løfteventil. Til forøgelse af tryk- og lækagesikkerheden er propper og kernerør svejset sammen. I overensstemmelse med applikationen er der forskellige tætemiddelkombinationer til rådighed. En kontorspecifik flangeudførelse (SFB) muliggør pladsbesparende opmærkning af ventiler på en multitilslutningsplade. Til reduktion af det elektriske effektforbrug under drift fås Kick and drop spoler.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
