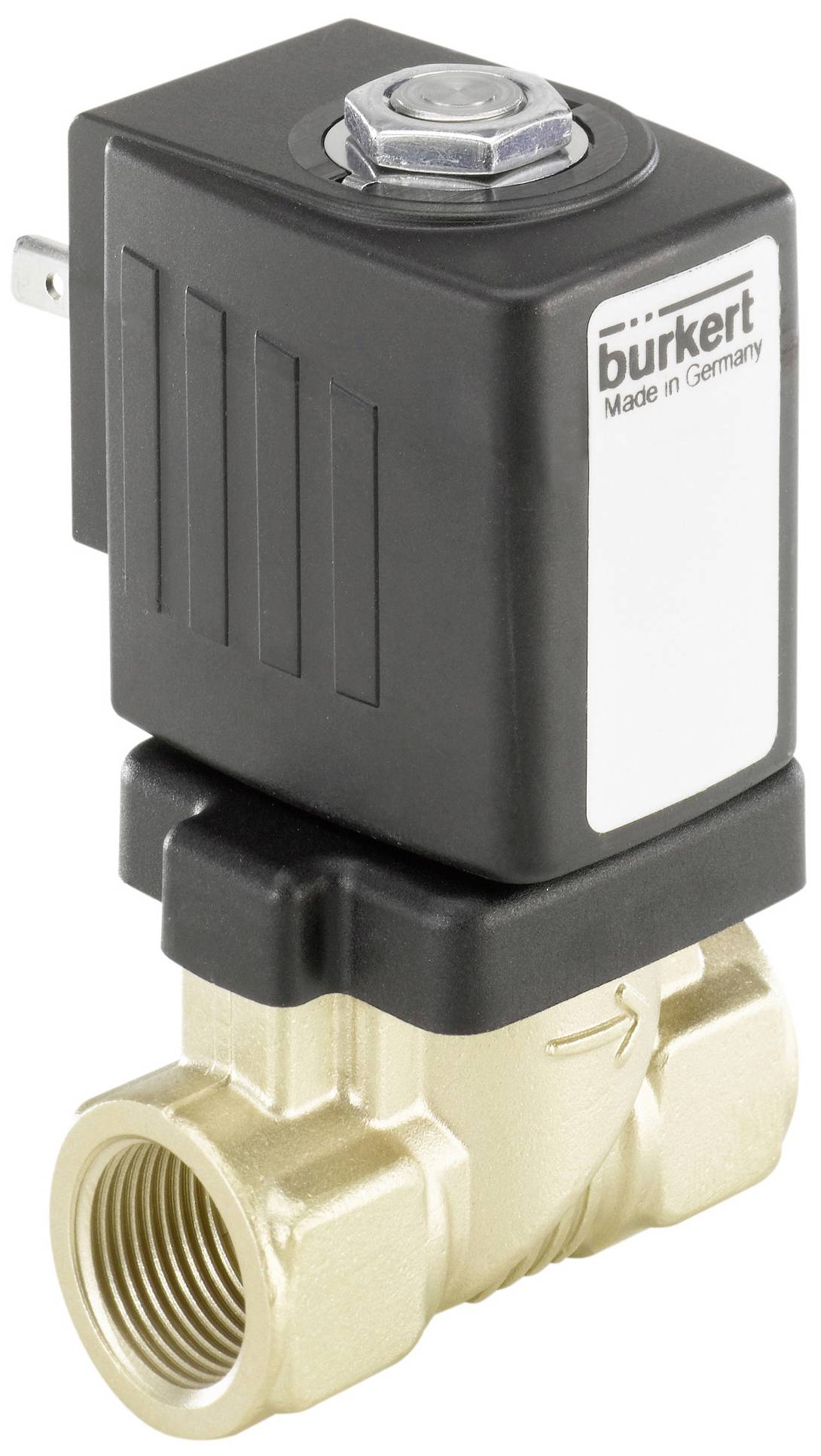

Bürkert Magnetventil 20004795 6213 24 V 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret membranventil med en nominel bredde DN40
- Den fjederkoblede membran åbner uden differenstryk
- Lukkedæmpet og støjsvag
- Høj gennemstrømning ved kompakt konstruktion
- Energibesparende dobbeltspoleteknologi i Kick og Drop udførelse
Tekniske specifikationer
- Forseglingsmateriale - forstyring tætning materiale: NBR (nitrilgummi)
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Forseglingsmateriale - sædetætning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - tætning efter udvendigt materiale: NBR (nitrilgummi)
- Tryk og temperatur - nominelt tryk (din en 1333): PN 10
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 80 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 10 bar
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Apparategenskaber - længde: 95 mm
- Enhedens egenskaber - hovedventil funktionsprincip: Membranventil
- Apparategenskaber - koblingstid åbner maks.: 400 ms
- Apparategenskaber - koblingstid lukker maks.: 1.500 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - sænkning af ydelse integreret: Ja
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Egenskaber for apparatet - operation: Servostyret
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - koblingstid åbnes min. 300 ms
- Apparategenskaber - koblingstid lukker min.: 700 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - hovedventil med integreret si: Nej
- Enhedsegenskaber - generation: EV
- Apparategenskaber - forstyring centralskruet: Ja
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 1,4 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 25 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 11 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 1 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1 1/4
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1 1/4
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 42 mm
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern and Drop spole: Energibesparende teknologi indeholdt
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Sat over
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) Kern-indkoblingseffekt AC: 85 V
- A
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern. Mærkeeffekt DC: 8,5 W.
- Spole (kerne) Kern. Reduceret effekt DC: 8,5 W.
- Spole (kerne) Kern ydeevne AC: 8,5 V.
- A
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Materialer - forstyring materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - ventilsæde materiale: Messing
- Materialer - ventilhus dæksel materiale: Rustfrit stål
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Funktionsmåde - manuel betjening: Nej
- Godkendelser - nominel effekt: 85 W.
- Spænding frekvens: 50/60 Hz
- Produkttype
Magnetventil
- Driftsspænding
24 V
- Driftstryk (max.)
0 bar
- Medietemperatur område
-10 til 80 °C
- Produc.-delnr.
20004795
- Maks. medietemperatur
80 °C
- Min. medietemperatur
-10 °C
IP65
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
Dokumenter og downloads
Datablad
Datablad 3048011 Bürkert Magnetventil 20004795 6213 24 V 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3048011 Bürkert Magnetventil 20004795 6213 24 V 1 stk
Beskrivelse
Ventil 6213 EV er en servostyret membranventil i S.EV-serien. Membranens fjederkobling understøtter ventilens åbning. I standardudførelsen er ventilen egnet til brug i væsker. For at kunne åbne fuldstændigt, kræves der et mindste differentieret tryk. Til gas- og vakuumanvendelser fås en separat udførelse (HP00), som åbner ventilen uden differenstryk. Der er forskellige membranmaterialer til rådighed iht. applikationerne. Kabinettet omfatter messing, rustfrit stål og støbejern. På andre markeder er der adgang til uddelt messing. Til reduktion af det elektriske effektforbrug under drift kan spoler med integreret kick and drop elektronik fås i dobbeltspoleteknologi.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
