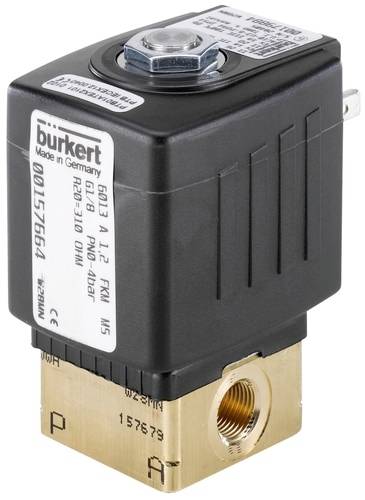

Lignende billede
Bürkert Magnetventil 139211 6013 24 V Flange Nominel dimension 3 mm Direkte virkende 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Direkte virkende og kompakt ventil til nominel bredde DN 6,0
- Vibrationssikkert, boltet spolesystem
- Eksplosionssikret udførelse
- Energibesparende Kick and Drop-udførelse tilgængelig
Tekniske specifikationer
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Tætningsmateriale - sædetætning materiale: FKM (fluorgummi)
- Tætningsmateriale - tætning mod udvendigt materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 100 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 6 bar
- Tryk og temperatur - nominelt tryk maks. (gas): 6 bar
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - koblingstid åbner maks.: 20 ms
- Apparategenskaber - koblingstid lukker maks.: 30 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Apparatets egenskaber - operation: Direkte virkende
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - hovedventil med integreret si: Nej
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 3 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 0,23 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 1/8 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Flange
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Flange
- Proces- / ledningstilslutning - ledningstilslutning 1 flange: Bürkert-flange 32 x 32 udførelse A1Bürkert-flange 32 x 32 udførelse A1
- Proces- / ledningstilslutning - ledningstilslutning 2 flange: Bürkert-flange 32 x 32 udførelse A1Bürkert-flange 32 x 32 udførelse A1
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Nej
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 32 mm
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Sat over
- Spole (kerne) Kern. Spole materiale (indhylning): PA (polyamid)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: B
- Spole (kerne) Kern. Mærkeeffekt DC: 9 W.
- Spole (kerne) Kern. Reduceret effekt DC: 9 W.
- Materialer - hovedventil materiale, der kan berøre medierne: Rustfrit stål
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Funktionsmåde - manuel betjening: Nej
- Godkendelser - nominel effekt: 8 W.
- Produkttype
Magnetventil
- Driftsspænding
24 V
- Driftstryk (max.)
0 bar
- Kabinetmateriale
Rustfrit stål
- Tilslutning
Flange
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til 100 °C
- Produc.-delnr.
139211
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
FKM
- Funktion
2/2 lukket monostabil
- Maks. medietemperatur
100 °C
- Min. medietemperatur
-10 °C
- Nominel dimension
3 mm
- Specifikationer
Flange
IP65
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Direkte virkende
- kv-værdi
0.23 m³/h
Dokumenter og downloads
Datablad
Datablad 3047100 Bürkert Magnetventil 139211 6013 24 V Flange Nominel dimension 3 mm Direkte virkende 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047100 Bürkert Magnetventil 139211 6013 24 V Flange Nominel dimension 3 mm Direkte virkende 1 stk
Beskrivelse
Ventilen 6013 er en direkte virkende løfteventil. Til forøgelse af tryk- og lækagesikkerheden er propper og kernerør svejset sammen. I overensstemmelse med applikationen er der forskellige tætemiddelkombinationer til rådighed. En kontorspecifik flangeudførelse (SFB) muliggør pladsbesparende opmærkning af ventiler på en multitilslutningsplade. Til reduktion af det elektriske effektforbrug under drift fås Kick and drop spoler.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
