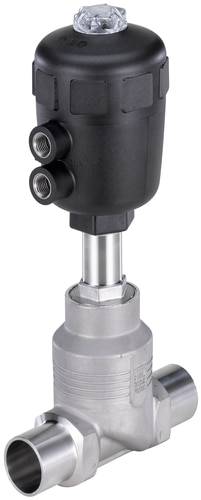

Bürkert Luftstyret ventil 146468 2012 G 1/4 Nominel dimension 32 mm Hvileposition lukkes ved fjederkraft 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Antal
Total (4.552,00 kr. / stk.r)
4.552,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
2/2-vejs sædeventil for væsker op til 180 ° C, rustfrit stål sag
- For medier Optisk position indikator indtil 180 ° C Lang levetid som standard Svingdrev hoved til opretning luftforbrug kontrol flyforbindelser Min kontrol ved at pakke Omfattende udvalg drevstørrelse giver optimale økonomisk drev kombinationer optimeret aktuator samling for gasser og dampe Kompakt kloden ventil karrosserimateriale investeringer støbning 316L
Tekniske specifikationer
- Nominel diameter 32 mm
- Drevstørrelse diam. 63 mm
- Kv-Wert 19,5 m³/h
- Styretryk se diagram i datablad
- 16 bar max. Driftstryk op til +180 °C
- Medium temperatur -10 til +180 °C
- Omgivelsestemperatur -10 til +60 °C
- Produkttype
Luftstyret ventil
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 1/4
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til +180 °C
- Produc.-delnr.
146468
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
PTFE
- Funktion
2/2-vejs
- Vægt
3.100 kg
- Maks. medietemperatur
+180 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrale medier
- Nominel dimension
32 mm
- Specifikationer
P-tilslutning G 1/4
- H
271 mm
- L
140 mm
- Kontrol (max.)
10 bar
- Kontrol (min.)
4.5 bar
- Maks. omgivelsestemperatur
+55 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Hvileposition lukkes ved fjederkraft
- kv-værdi
325 l/min
Dokumenter og downloads
Datablad
Datablad 624297 Bürkert Luftstyret ventil 146468 2012 G 1/4 Nominel dimension 32 mm Hvileposition lukkes ved fjederkraft 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 624297 Bürkert Luftstyret ventil 146468 2012 G 1/4 Nominel dimension 32 mm Hvileposition lukkes ved fjederkraft 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Den eksternt pilotforsøg kloden ventil består af en pneumatisk drevet stempel aktuator og en 2-vejs ventil organ. Den gennemprøvede selv og vedligeholdelsesfri kirtel pakning garanterer høj tæthed og holdbarhed.
Den eksternt pilotforsøg kloden ventil består af en pneumatisk drevet stempel aktuator og en 2-vejs ventil organ. Den gennemprøvede selv og vedligeholdelsesfri kirtel pakning garanterer høj tæthed og holdbarhed.
Version
- 2/2-vejs Geradsitzventill med strømretningen over sædet
- Svejsning forbindelse til DIN 11850 Serie 2
- Normalt lukket
- Armatur Støbt rustfrit stål 316L
- Nominelt tryk PN 25 (krop rating)
- Aktuator materiale polyamid
- Seal materiale PTFE
- Universal for væsker, gasser og damp
- Viskositet max. 600 mm² / s
- pakning PTFE V-ringe med foråret kompensation
- Installation Efter behov, helst med aktuator oprejst
- Kontrol medium Luft og neutrale gasser
- Kontrol luft tilslutning G 1/4 "
Tip
Kv-værdi angiver vandstrømmen gennem en ventil i liter per minut ved et tryk på mindst 1 bar og en vandtemperatur i området fra 5 - 30 ° C. ,
