Name: Bürkert Luftstyret ventil 146456 2012 G 1/4 Nominel dimension 20 mm Hvileposition lukkes ved fjederkraft 1 stk
Brand: Bürkert
SKU: 624283
Availability: InStock

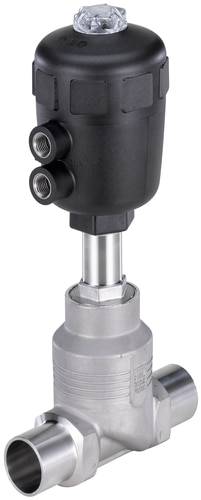

Et rustfrit stålskydespjæld med sort pneumatisk drev, hvor to lufttilslutninger er synlige. Egnet til industrielle anvendelser.

Lignende billede

Datablad (PDF)

Levering man. 26. okt.

1 stk.

Antal

stk.

Total (3.272,00 kr. / stk.r)

3.272,00 kr.

ekskl. moms

Gratis fragt

Kun 1 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Tvangsstyrede ventiler

Til medier til +180 °C
Lang levetid
Optisk kontaktstilling som standard
Drejeligt motorhoved til justering af styre luft tilslutninger
Minimal styre luftforbrug med full kroppen
Omfattende drev stort udvalg giver optimal økonomiske drev kombinationer
Optimerede drev kombination til gasser og dampe
Kompakt geradsitzventil
Kabinet materiale fin støbt 316 L

Tekniske specifikationer

Nominel diameter 20 mm
Drevstørrelse diam. 50 mm
Kv-Wert 8,1 m³/h
Styretryk se diagram i datablad
16 bar max. Driftstryk op til +180 °C
Medium temperatur -10 til +180 °C
Omgivelsestemperatur -10 til +60 °C

Produkttype: Luftstyret ventil

Driftstryk (max.): 16 bar

Kabinetmateriale: Rustfrit stål

Tilslutning: G 1/4

Driftstemperatur: -10 °C (min)

Medietemperatur område: -10 til +180 °C

Produc.-delnr.: 146456

Driftstryk (min.): 0 bar

Min. driftstemperatur: -10 °C

Forseglingsmateriale: PTFE

Funktion: 2/2-vejs

Vægt: 0.766 kg

Maks. medietemperatur: +180 °C

Min. medietemperatur: -10 °C

Medium: Neutrale medier

Nominel dimension: 20 mm

Specifikationer: Kan drejes

H: 213 mm

L: 100 mm

Kontrol (max.): 10 bar

Kontrol (min.): 3.6 bar

Maks. omgivelsestemperatur: +40 °C

Min. omgivelsestemperatur: -10 °C

Funktion: Hvileposition lukkes ved fjederkraft

kv-værdi: 135 l/min

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Tilslutning

Driftstryk (max.)

Bürkert Luftstyret ventil 146227 2012 G 1/8 Nominel dimension 10 mm Hvileposition lukkes ved fjederkraft 1 stk

Artikel nr.:624084

Levering man. 26. okt.

1 stk.Conrad Electronic

G 1/8

15 bar

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

4.072,00 kr.^*

Bürkert Luftstyret ventil 146228 2012 G 3/8 muffe Nominel dimension 10 mm Hvileposition lukkes ved fjederkraft 1 stk

Artikel nr.:624085

Levering man. 26. okt.

1 stk.Conrad Electronic

G 3/8 muffe

15 bar

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.032,00 kr.^*

Bürkert Luftstyret ventil 146229 2012 G 1/8 Nominel dimension 10 mm Hvileposition lukkes ved fjederkraft 1 stk

Artikel nr.:624087

Levering man. 26. okt.

1 stk.Conrad Electronic

G 1/8

15 bar

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.032,00 kr.^*

Bürkert Luftstyret ventil 146230 2012 G 1/8 Nominel dimension 10 mm Hvileposition lukkes ved fjederkraft 1 stk

Artikel nr.:624089

Levering man. 26. okt.

1 stk.Conrad Electronic

G 1/8

15 bar

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.032,00 kr.^*

Bürkert Luftstyret ventil 146232 2012 G 1/8 Nominel dimension 10 mm Hvileposition åbnes ved fjederkraft 1 stk

Artikel nr.:624090

Levering man. 26. okt.

1 stk.Conrad Electronic

G 1/8

16 bar

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

4.072,00 kr.^*

Bürkert Luftstyret ventil 146233 2012 G 3/8 muffe Nominel dimension 10 mm Hvileposition åbnes ved fjederkraft 1 stk

Artikel nr.:624091

Levering man. 26. okt.

1 stk.Conrad Electronic

G 3/8 muffe

16 bar

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.032,00 kr.^*

Bürkert Luftstyret ventil 146237 2012 G 1/4 Nominel dimension 10 mm Hvileposition lukkes ved fjederkraft 1 stk

Artikel nr.:624093

Levering man. 26. okt.

1 stk.Conrad Electronic

G 1/4

16 bar

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

4.152,00 kr.^*

Bürkert Luftstyret ventil 146238 2012 G 3/8 muffe Nominel dimension 10 mm 2/2-vejs 1 stk

Artikel nr.:624094

Levering man. 26. okt.

1 stk.Conrad Electronic

G 3/8 muffe

16 bar

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.112,00 kr.^*

Bürkert Luftstyret ventil 146239 2012 G 1/4 Nominel dimension 10 mm Hvileposition lukkes ved fjederkraft 1 stk

Artikel nr.:624095

Levering man. 26. okt.

1 stk.Conrad Electronic

G 1/4

16 bar

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.112,00 kr.^*

Bürkert Luftstyret ventil 146240 2012 G 1/4 Nominel dimension 10 mm Hvileposition lukkes ved fjederkraft 1 stk

Artikel nr.:624096

Levering man. 26. okt.

1 stk.Conrad Electronic

G 1/4

16 bar

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.112,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 624283 Bürkert Luftstyret ventil 146456 2012 G 1/4 Nominel dimension 20 mm Hvileposition lukkes ved fjederkraft 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 624283 Bürkert Luftstyret ventil 146456 2012 G 1/4 Nominel dimension 20 mm Hvileposition lukkes ved fjederkraft 1 stk

Beskrivelse

Det fremdgesteuerte geradsitzventil består af et pneumatisk aktiverede stempler drev og et 2-vejs-ventil kabinet. Den gennemprøvede selbstnachstellende og vedligeholdelsesfri stopfbuchspackung sikrer en høj tæthed og levetid.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

2/2-Wege-Geradsitzventill med anstromung over pasform
Svejsetilslutning iht. EN ISO 1127/ISO 4200
Fjederkraft lukket
Kabinet materiale fin støbt rustfrit stål 316 L
Nominelt driftstryk PN 25 (husets tryk niveau)
Drev materiale polyamid
Tæt materiale PTFE
Kan anvendes universelt til væsker, gasser og damp
Viskositet max. 600 mm²/s
Stopfbuchse PTFE V-ringe med fjeder kompensation
Monteringsposition: vilkårlig, fortrinsvist drev opad
Styre medium luft og neutrale gasser
Styre luft tilslutning G 1/4"

Tip

Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
