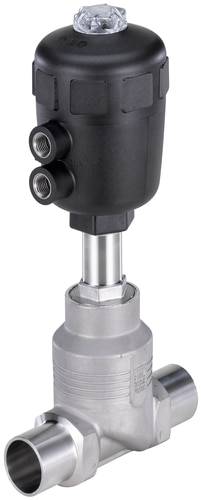

Bürkert Luftstyret ventil 146393 2012 G 1/4 Nominel dimension 20 mm Hvileposition lukkes ved fjederkraft 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Antal
Total (3.672,00 kr. / stk.r)
3.672,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
2/2-vejs sædeventil for væsker op til 180 ° C, rustfrit stål sag
- For medier Optisk position indikator indtil 180 ° C Lang levetid som standard Svingdrev hoved til opretning luftforbrug kontrol flyforbindelser Min kontrol ved at pakke Omfattende udvalg drevstørrelse giver optimale økonomiske drev kombinationer Schließschlagarm med væsker ved Flow under sæde Kompakt kloden ventil karrosserimateriale investering støbning 316L KKS hoved til varme miljøer
Tekniske specifikationer
- Nominel diameter 20 mm
- Drevstørrelse diam. 63 mm
- Kv-Wert 8,1 m³/h
- Styretryk fra 4,5 til 10 bar
- 16 bar max. Driftstryk op til +180 °C
- Medium temperatur -10 til +180 °C
- Omgivelsestemperatur +5 til +140 °C
- Produkttype
Luftstyret ventil
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 1/4
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til +180 °C
- Produc.-delnr.
146393
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
PTFE
- Funktion
2/2-vejs
- Vægt
1.800 kg
- Maks. medietemperatur
+180 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrale medier
- Nominel dimension
20 mm
- Specifikationer
Kan drejes
- H
247 mm
- L
100 mm
- Kontrol (max.)
10 bar
- Kontrol (min.)
4.5 bar
- Maks. omgivelsestemperatur
+140 °C
- Min. omgivelsestemperatur
5 °C
- Funktion
Hvileposition lukkes ved fjederkraft
- kv-værdi
135 l/min
Dokumenter og downloads
Datablad
Datablad 624226 Bürkert Luftstyret ventil 146393 2012 G 1/4 Nominel dimension 20 mm Hvileposition lukkes ved fjederkraft 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 624226 Bürkert Luftstyret ventil 146393 2012 G 1/4 Nominel dimension 20 mm Hvileposition lukkes ved fjederkraft 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Den eksternt pilotforsøg kloden ventil består af en pneumatisk drevet stempel aktuator og en 2-vejs ventil organ. Den gennemprøvede selv og vedligeholdelsesfri kirtel pakning garanterer høj tæthed og holdbarhed.
Den eksternt pilotforsøg kloden ventil består af en pneumatisk drevet stempel aktuator og en 2-vejs ventil organ. Den gennemprøvede selv og vedligeholdelsesfri kirtel pakning garanterer høj tæthed og holdbarhed.
Version
- 2/2-vejs Geradsitzventill flow retning under sæde
- Svejsning forbindelse til DIN 11850 Serie 2
- Normalt lukket
- Armatur Støbt rustfrit stål 316L
- Nominelt tryk PN 25 (krop rating)
- Aktuator materiale KKS
- Seal materiale PTFE
- Universal for væsker, gasser og damp
- Viskositet max. 600 mm² / s
- pakning PTFE V-ringe med foråret kompensation
- Installation Efter behov, helst med aktuator oprejst
- Kontrol medium Luft og neutrale gasser
- Kontrol luft tilslutning G 1/4 "
Tip
Kv-værdi angiver vandstrømmen gennem en ventil i liter per minut ved et tryk på mindst 1 bar og en vandtemperatur i området fra 5 - 30 ° C. ,
