Lignende billede

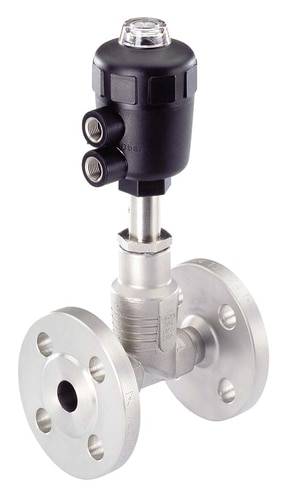

Bürkert Luftstyret ventil 146289 2012 G 1/4 Nominel dimension 20 mm Hvileposition åbnes ved fjederkraft 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Antal
Total (4.392,00 kr. / stk.r)
4.392,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
2/2-vejs sædeventil for væsker op til 180 ° C, rustfrit stål sag
- For medier Optisk position indikator indtil 180 ° C Lang levetid som standard Svingdrev hoved til indretning af kontrol flyforbindelser Omfattende drevstørrelse valg giver optimale økonomiske drev kombinationer Schließschlagarm med væsker ved Flow under sæde Kompakt kloden ventil karrosserimateriale investering støbning 316L
Tekniske specifikationer
- Nominel diameter 20 mm
- Drevstørrelse diam. 50 mm
- Kv-Wert 8,1 m³/h
- Styretryk se diagram i datablad
- 16 bar max. Driftstryk op til +180 °C
- Medium temperatur -10 til +180 °C
- Omgivelsestemperatur -10 til +60 °C
- Produkttype
Luftstyret ventil
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 1/4
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til +180 °C
- Produc.-delnr.
146289
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
PTFE
- Funktion
2/2-vejs
- Vægt
3.365 kg
- Maks. medietemperatur
+180 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrale medier
- Nominel dimension
20 mm
- Specifikationer
Flange
- H
213 mm
- L
150 mm
- Kontrol (max.)
10 bar
- Kontrol (min.)
2 bar
- Maks. omgivelsestemperatur
+40 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Hvileposition åbnes ved fjederkraft
- kv-værdi
135 l/min
Dokumenter og downloads
Datablad
Datablad 624126 Bürkert Luftstyret ventil 146289 2012 G 1/4 Nominel dimension 20 mm Hvileposition åbnes ved fjederkraft 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 624126 Bürkert Luftstyret ventil 146289 2012 G 1/4 Nominel dimension 20 mm Hvileposition åbnes ved fjederkraft 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Den eksternt pilotforsøg kloden ventil består af en pneumatisk drevet stempel aktuator og en 2-vejs ventil organ. Den gennemprøvede selv og vedligeholdelsesfri kirtel pakning garanterer høj tæthed og holdbarhed.
Den eksternt pilotforsøg kloden ventil består af en pneumatisk drevet stempel aktuator og en 2-vejs ventil organ. Den gennemprøvede selv og vedligeholdelsesfri kirtel pakning garanterer høj tæthed og holdbarhed.
Version
- 2/2-måde Geradsitzventill flow retning under sæde
- flangetilslutning til DIN EN 1092-1
- Normalt åben
- Armatur Støbt rustfrit stål 316L
- Nominelt tryk PN 25 (krop rating)
- Aktuator materiale polyamid
- Seal materiale PTFE
- Universal for væsker, gasser og damp
- viskositet max. 600 mm² / s
- pakning PTFE V-ringe med foråret kompensation
- Installation Efter behov, helst med aktuator oprejst
- Kontrol medium Luft og neutrale gasser
- Kontrol luft tilslutning G 1/4 "
Tip
Kv-værdi angiver vandstrømmen gennem en ventil i liter per minut ved et tryk på mindst 1 bar og en vandtemperatur i området fra 5 - 30 ° C. ,
