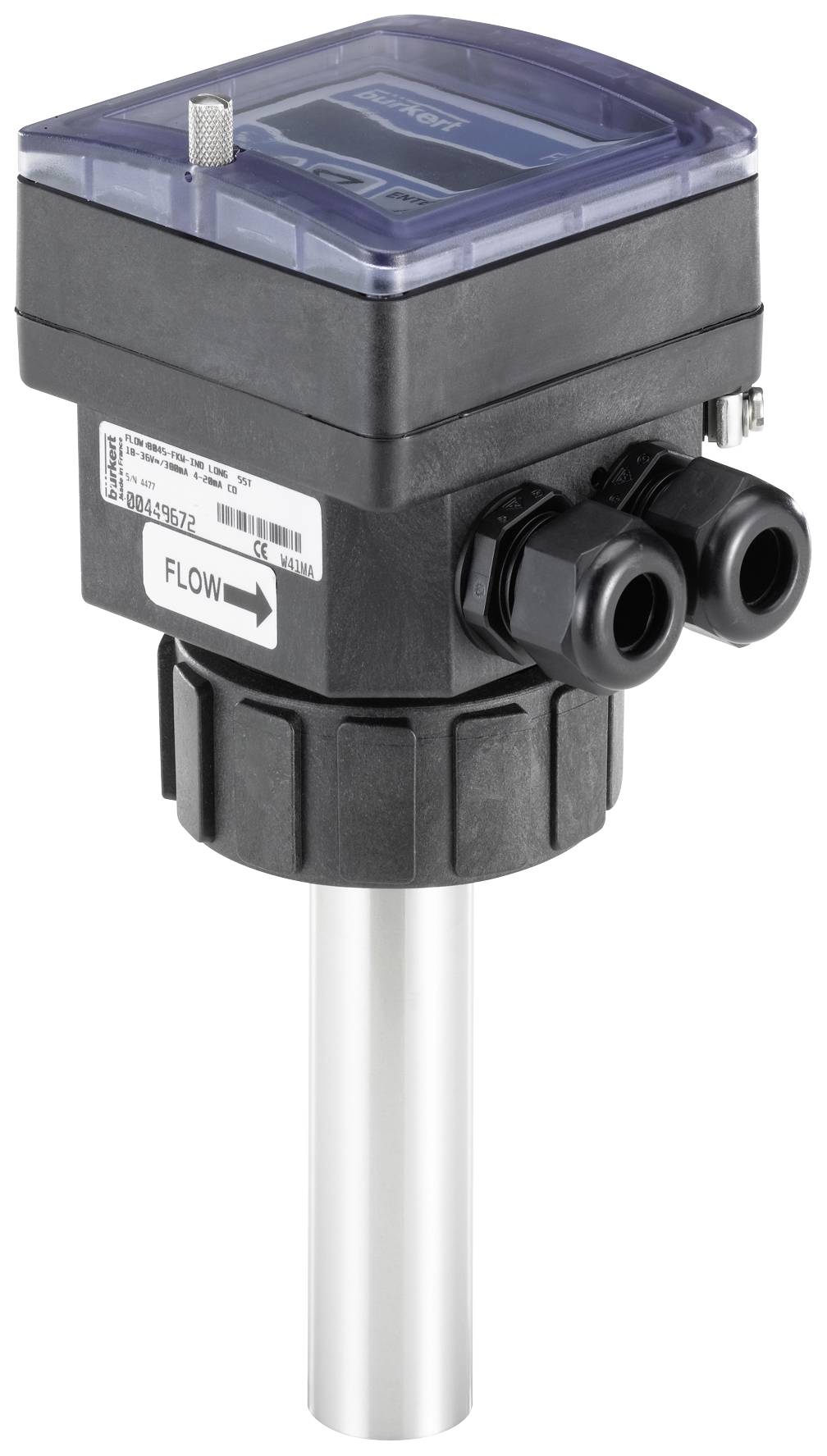

Bürkert Gennemstrømningsmåleapparat 8045 449672 Driftsspænding (område): 18 - 36 V/DC 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Gennemstrømningsmåleapparat
Min. driftsspænding
18 V/DC
Driftsspænding maks.
36 V/DC
Type
8045
Driftsspænding
18 - 36 V/DC
Datablad (PDF)
1 stk.
Vis alternativer
Antal
Total (11.432,00 kr. / stk.r)
11.432,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
Magnetisk induktiv flowmåleapparat
- Sensor uden bevægelige dele
- Viser både flowhastighed og volumen
- Simulation af alle udgange
- CIP-egnet, FDA-godkendte materialer
Tekniske specifikationer
- Tilslutning (slange): G2 omløbermøtrik
- Sensorudførelse lang
- Forsyningsspænding: Filtreret og reguleret (3 ledere), tolerance: ± 0,5 %
- Med DC-polaritetsbeskyttelse
- Strømforbrug ? 300 mA
- Digital indgang nej
- Relæudgang nej
- Analog udgang strøm (A01) 4 - 20 mA, sænkning eller kilde (afhængigt af kabelføring), 22 mA til fejlmeddelelse, maks. sløjfemodstand: 1300 euro Ved 36 V DC, 1000 euro Ved 30 V DC, 700 euro Ved 24 V DC, 450 euro Ved 18 V DC
- Omgivelsestemperatur -10 til +60 °C (drift) -20 til +60 °C (opbevaring)
- Relativ fugtighed< 85 %, ikke kondenseret
- Højde over havoverfladen max. 2000 m.
- Rørdiameter DN 06 til DN 400 (se type S020)
- Måleområde 0,2 til 10 m/s.
- Væsketemperatur, se tryk/temperatur-diagram i databladet, -15 til 110 °C (afhængigt af fitting)
- Væsketrykket maks., se tryk/temperatur-diagram i databladet, PN 10 (med plast fitting) - PN 16 (med metal fitting)
- Ledeevne min. 20 µs/cm
- Målefejl (for måleværdien fra 1 til 10 m/s) Teach-in ± 0,5 % af måleværdien, K-faktor ± 4 % af måleværdien
- Linearitet ± 0,5 % fra måleområdeenden (10 m/s)
- Repeterbarhed ± 0,25 % af den målte værdi)
- Produkttype
Gennemstrømningsmåleapparat
- Type
8045
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
18 - 36 V/DC
- Forseglingsmateriale
FKM
- Kabinetmateriale
Rustfrit stål
- Min. medietemperatur
-15 °C
- Maks. medietemperatur
+110 °C
- Driftstryk (max.)
16 bar
- Vægt
1.050 kg
- Maks. omgivelsestemperatur
+60 °C
- L
116 mm
- Bredde
88 mm
- H
218 mm
- Dim.
(L x B x H) 116 x 88 x 218 mm
- Indhold
1 stk
Dokumenter og downloads
Datablad
Datablad 625790 Bürkert Gennemstrømningsmåleapparat 8045 449672 Driftsspænding (område): 18 - 36 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 625790 Bürkert Gennemstrømningsmåleapparat 8045 449672 Driftsspænding (område): 18 - 36 V/DC 1 stk
Beskrivelse
Gennemstrømningsmåleren> er egnet til rørledninger med en nominel bredde på DN 06 til DN 400 og væsker med en ledningsevne på 20 µs/cm. Det har et baggrundsbelyst display, et tastatur og en 4 - 20 mA strømudgang, en digital udgang (pulsudgang som grundindstilling) og to mængdetæller.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Gennemstrømningsmåleapparat
- Kan kombineres med fittings S020
- Materialer:
- Hus, låg, møtrik/pakning sort elkøbsaftaler (glasfiberforstærket)/NBR
- Frontfolie med beskyttelsesdæksel/pakning PSU/silikone
- Skruer/tætning rustfrit stål/neopren
- Kabelforskruninger polyamid
- Dele, der har kontakt med medier:
- Sensorholder rustfrit stål 1.4404 /16L
- Elektroder rustfrit stål 1.4404/316L
- Pakning FKM (FDA-godkendelse)
- Jordring Stainless steel 1.4404/316L
- Elektriske tilslutninger 2 kabelforskruninger M 20 x 1,5
- Anbefalet tilslutningskabel 0,5 til 1,5 mm² tværsnit, afskærmet, 6...12 mm diameter (ved anvendelse af et kabel pr. kabelforskruning eller en diameter på 4 mm (ved brug af to kabler pr. kabelforskruning med en flervejs-pakning)
- Sensorelement elektroder
- Beskyttelsesklasse IP65, med tilsluttet enhed og fastskruet kabelforskruninger og fastskruet indtil anslag
- Normeringer og godkendelser:
- EMC EN 61000-6-2, EN 61000-6-3
- Lavspænding en 61010-1
- Tryk i henhold til artikel 3 i §3 i 97/23/CE-direktivet (fra måleområdeende 10 m/s)
- Vibration en 60068-2-6
- Chok en 60068-2-27
- FDA-godkendelser
Tip
Type 8045 integreres sammen med en kontorert INSERTION-fitting S020 (skal bestilles separat) i rørledningen.
Mindste indløbs- og udløbsveje skal overholdes i henhold til en ISO 5167-1.
