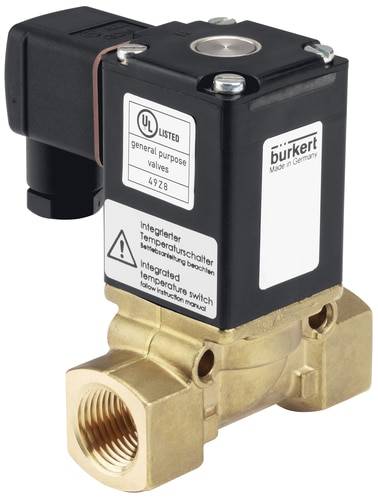

Bürkert Direkte styret ventil 58766 0290 24 V/AC G 3/4 muffe Nominel dimension 20.0 mm Off-position lukket 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Vis alternativer
Antal
Total (1.672,00 kr. / stk.r)
1.672,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
2/2-vejs magnetventil til gasser og væsker
- Fra 0 bar differenstryk skifte vakuum God Pålidelig Robust
Tekniske specifikationer
- Ledning tilslutning G 3/4"
- Nominel diameter 20,0 mm
- Kv-Wert 5,0 m³/h
- Udskriftsområde 0 - 16 bar
- Spænding 024 V/50 Hz
- Medium temperatur -10 til +80 °C
- Omgivelsestemperatur maks. +55 °C
- Åbningstid 100 - 250 ms
- Lukketid 700 - 2000 ms
- Elektrisk effektforbrug 120 VA (hvis den overspændes), 32 VA 16 W (drift)
- Produkttype
Direkte styret ventil
- Driftsspænding
24 V/AC
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Messing
- Tilslutning
G 3/4 muffe
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til +80 °C
- Produc.-delnr.
58766
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
NBR
- Funktion
2/2-vejs
- Vægt
1.400 kg
- Maks. medietemperatur
+80 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrale medier
- Nominel dimension
20.0 mm
- Specifikationer
Muffe
- Bredde
60 mm
- H
122 mm
- L
100 mm
- QNn-værdi
5300 l/min
IP65
- Maks. omgivelsestemperatur
+55 °C
- Min. omgivelsestemperatur
0 °C
- Funktion
Off-position lukket
- kv-værdi
83.33 l/min
Dokumenter og downloads
Datablad
Datablad 623694 Bürkert Direkte styret ventil 58766 0290 24 V/AC G 3/4 muffe Nominel dimension 20.0 mm Off-position lukket 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 623694 Bürkert Direkte styret ventil 58766 0290 24 V/AC G 3/4 muffe Nominel dimension 20.0 mm Off-position lukket 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Denne robuste vejs ventil med servo membran og fast koblede tvunget løft er normalt lukket. Det er perfekt til vakuum eller lukkede kredsløb, til neutrale gasser og væsker.
Denne robuste vejs ventil med servo membran og fast koblede tvunget løft er normalt lukket. Det er perfekt til vakuum eller lukkede kredsløb, til neutrale gasser og væsker.
Version
- Tvunget Koblet Gennem ventil
- Normalt lukket
- Boliger Messing
- Seal materiale NBR
- Coil materiale Epoxy (klasse H)
- Spænding tolerance ± 10%
- Driftsart: Kontinuerlig drift 100% drift
- Elektrisk tilslutning til DIN EN 175301-803 Form A (tidligere DIN 43650)
- IP65 beskyttelse med Connector
- installation Efter behov, helst med aktuator oprejst
Tip
Kv-værdi angiver vandstrømmen gennem en ventil i liter per minut ved et tryk på mindst 1 bar og en vandtemperatur i området fra 5 - 30 ° C. Herunder kabel stik Type 2508, formular A, Bürkert identifikationsnummer 8376:e
