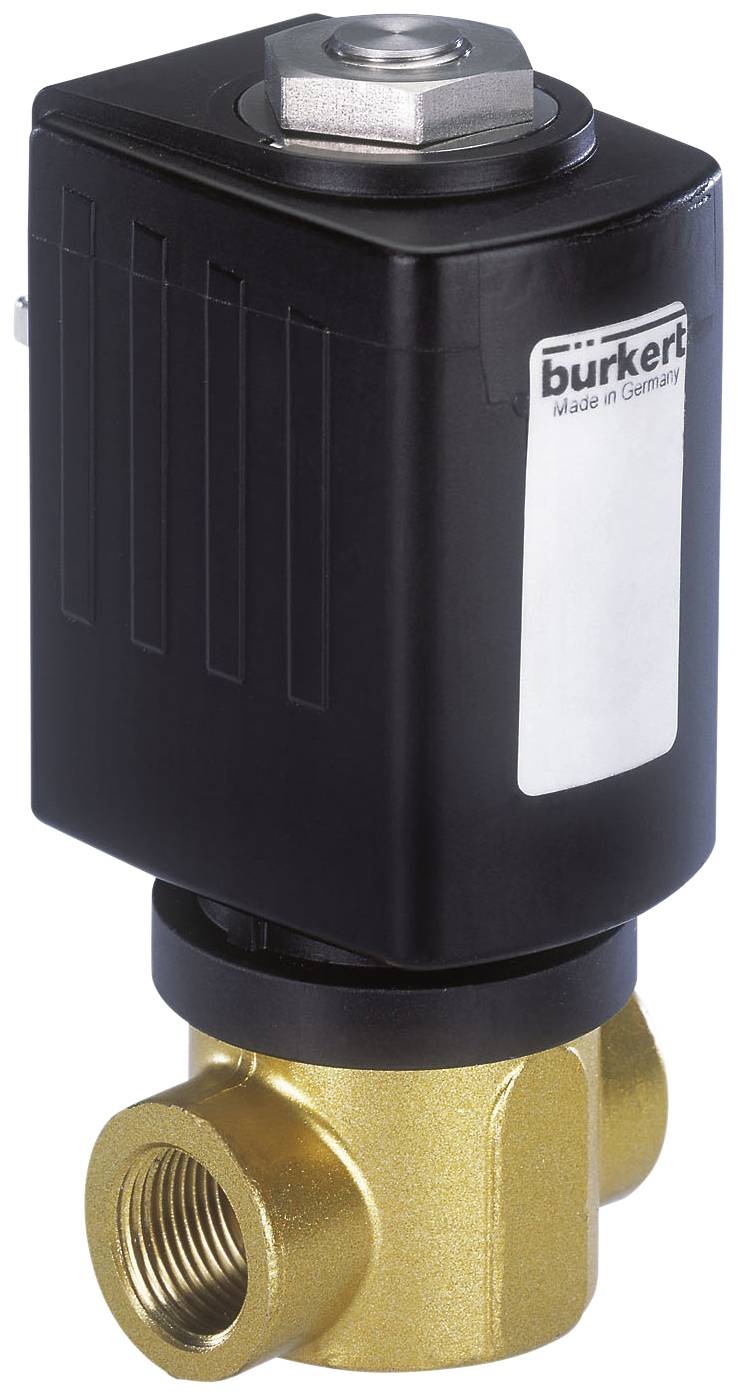

Bürkert Direkte styret ventil 178312 6027 Kompakt 24 V/AC G 3/8 muffe Nominel dimension 3 mm 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Antal
Total (952,00 kr. / stk.r)
952,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
2/2-vejs magnetventil kompakt
- Kompakt design Direkte virkende FKM segl som standard slip kan være 4 x 90 ° roteret Egnet til teknisk vakuum
Tekniske specifikationer
- Nominel diameter 3,0 mm
- Ledningstilslutning muffe G 3/8"
- Kv-Wert 0,28 m³/h
- Udskriftsområde 0 - 25 bar
- Spænding 024 V/50 Hz
- Medium temperatur -10 til +140 °C
- Omgivelsestemperatur -10 til +55 °C
- Viskositet max. 21 mm²/s
- Åbningstid 10 - 20 ms
- Lukketid 20 - 30 ms
- Elektrisk effektforbrug 105 VA hvis den overspændes, 37 VA drift (driftsvarm spole) 16 W
- Produkttype
Direkte styret ventil
- Driftsspænding
24 V/AC
- Driftstryk (max.)
25 bar
- Kabinetmateriale
Messing
- Tilslutning
G 3/8 muffe
- Medietemperatur område
-10 til +140 °C
- Produc.-delnr.
178312
- Driftstryk (min.)
0 bar
- Forseglingsmateriale
FKM
- Funktion
2/2-vejs
- Vægt
0.816 kg
- Maks. medietemperatur
+140 °C
- Min. medietemperatur
-10 °C
- Medium
Neutrale medier
- Nominel dimension
3 mm
- Specifikationer
Muffe
- L
55 mm
IP65
- Maks. omgivelsestemperatur
+55 °C
- Min. omgivelsestemperatur
-10 °C
- kv-værdi
4.67 l/min
Dokumenter og downloads
Datablad
Datablad 625458 Bürkert Direkte styret ventil 178312 6027 Kompakt 24 V/AC G 3/8 muffe Nominel dimension 3 mm 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 625458 Bürkert Direkte styret ventil 178312 6027 Kompakt 24 V/AC G 3/8 muffe Nominel dimension 3 mm 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Den direkte virkende magnetventil anvendes til blokering, dosering, fyldning og udluftning. Den Aufsteckmagnetsystem er modulopbygget. Spolen kan drejes 360 °.
Den direkte virkende magnetventil anvendes til blokering, dosering, fyldning og udluftning. Den Aufsteckmagnetsystem er modulopbygget. Spolen kan drejes 360 °.
Version
- 2/2-måde kompakt magnetventil
- Normalt lukket
- Boliger Messing
- Tætningsmateriale FKM
- Medier: (. Fx trykluft, vand, hydraulikolie) vakuum, neutrale gasser og væsker
- Coil materiale Epoxy (klasse H)
- Spænding tolerance ± 10 %
- driftsmåde: kontinuerlig drift 100% drift
- beskyttelse IP 65 med stik
- Elektrisk tilslutning til DIN EN 175301-803 formular A (tidligere DIN 43650)
- installation Efter behov, helst med aktuator oprejst
Tip
Kv-værdi angiver vandstrømmen gennem en ventil i liter per minut ved et tryk på mindst 1 bar og en vandtemperatur i området fra 5 - 30 ° C. Leveres uden kabel stik (se tilbehør).
