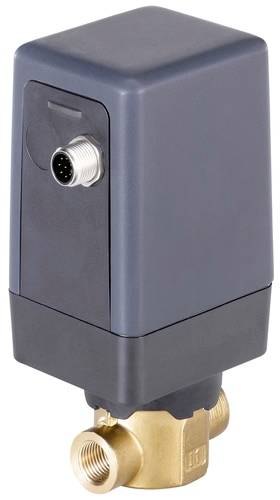

Bürkert 391737 Proportional-trykregulatorventil 3280 G 1/2 Nominel dimension 6 mm Forseglingsmateriale FKM 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Trykluft-ventiler
- Drev ikke mediumsberøringsende
- Fremragende indstillingsområde og hurtig reaktionstid
- Lavt elektrisk effektforbrug
- Nominel tilslutningsbredde DN 8...15
- Varianter: Standard, reguleringsregulator, procesregulator; samt højtryksvariant op til 22 bar
Tekniske specifikationer
- Drev - drev materiale: Pc (polykarbonat)
- Fremdrift - drev materiale 2: PPS (polyphenylensulfid)
- Tætningsmateriale - sædetætning materiale: FKM (fluorgummi)
- Tryk & temperatur - temperatur medium min: 0 °C.
- Tryk & temperatur - medium maks. 70 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 50 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - nominelt tryk maks. 15 bar
- Ind-/udgange - udgang 1 type analog strøm: 4-20 mA
- Ind-/udgange - ind-/udgange: 1 analog indgang + 1 analog udgang
- Ind-/udgange - indgang 1 type analog strøm: 4-20 mA
- Elektrisk tilslutning - elektrisk tilslutning 1 type: Stik - M12
- Elektrisk tilslutning - elektrisk tilslutning 1 antal kontakter: 8 STK
- Elektrisk tilslutning - elektrisk tilslutning 1 type: han
- Funktioner - funktion: Reguleringsventil
- Funktioner - nødnulstilling: Nej
- Funktioner - elektriske funktion: Reguler stilling
- Apparategenskaber - produktundergruppe: Kompaktventiler
- Apparategenskaber - hovedventil funktionsprincip: Lige-sæleventil
- Apparategenskaber - tilstrømning: Under sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Nominel bredde (kV værdi) - kV værdi (vand): 0,9 m3/h.
- Nominel bredde (kV værdi) - nominel sædekvidde 6 mm (1/4")
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning materiale: Rustfrit stål
- Proces-/ledningstilslutning - ledningstilslutning 1 nominel bredde: 1/2"
- Proces-/ledningstilslutning - ledningstilslutning 1 standard: G.
- Beskyttelsesklasse IP (maks. ved passende tilslutning): IP54
- Software/kommunikation - kommunikationsinterface hardware 1: M12 8-polet
- Software/kommunikation - kommunikationsprotokol til hardware 1 BÜS: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Elektrisk effektforbrug min.: 1 W.
- Spole (kerne) Kern. Elektrisk effektforbrug: Maks. 12 W.
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: A
- Virkemåde - fluischer ledningstilslutning antal: 2
- Produkttype
Proportional-trykregulatorventil
- Driftsspænding
24 V/DC
- Tilslutning
G 1/2
- Driftstryk (max.)
15 bar
- Driftstemperatur
0 °C (min)
- Min. driftstemperatur
0 °C
- Strømeffektforbrug
12 W
- Produc.-delnr.
391737
- Driftstryk (min.)
0 bar
- Forseglingsmateriale
FKM
- Medietemperatur område
0 til 70 °C
- Maks. medietemperatur
70 °C
- Min. medietemperatur
0 °C
- Nominel dimension
6 mm
IP54
- Referenceværdi-indgang
4-20 mA
- Maks. omgivelsestemperatur
50 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Direkte virkende
- kv-værdi
0.9 m³/h
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3047998 Bürkert 391737 Proportional-trykregulatorventil 3280 G 1/2 Nominel dimension 6 mm Forseglingsmateriale FKM 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047998 Bürkert 391737 Proportional-trykregulatorventil 3280 G 1/2 Nominel dimension 6 mm Forseglingsmateriale FKM 1 stk
Beskrivelse
Den direkte virkende motorventil af type 3280 egner sig til dosering af væsker og gasser i lukkede eller åbne kontrolkredse. Ventilen drives af en lineær stepmotor. Den integrerede elektronik letter procesintegrationen betydeligt, der er ikke brug for ekstra styremoduler. For at holde en bestemt ventilåbning kræver motoren ingen energi. Denne egenskab kan markant reducere et anlægs energibehov og dermed gøre det mere effektivt.
Type 3280 fås som standard ON/OFF eller proportionalventil, som variant med integreret justeringsregulator, samt som variant med integreret procesregulator.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Type 3280 fås som standard ON/OFF eller proportionalventil, som variant med integreret justeringsregulator, samt som variant med integreret procesregulator.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
