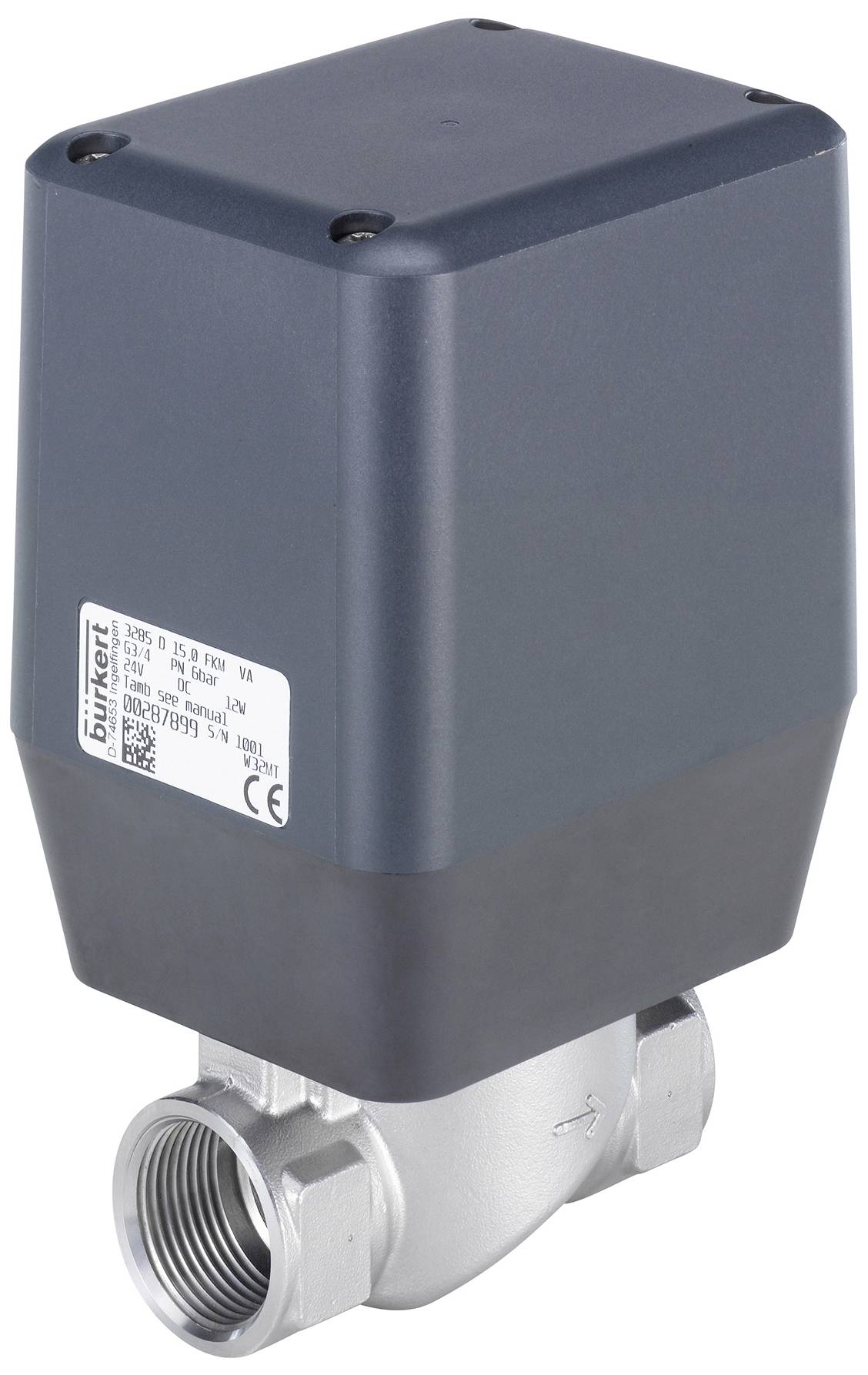

Bürkert 278390 Proportional-trykregulatorventil 3285 G 3/4 Nominel dimension 15 mm Kabinetmateriale Rustfrit stål Forseg
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Trykluft-ventiler
- Drev ikke mediumsberøringsende
- Fremragende indstillingsområde og hurtig reaktionstid
- Lavt elektrisk effektforbrug
- Nominel tilslutningsbredde DN 15...25
- Varianter: Standard, reguleringsregulator, procesregulator
Tekniske specifikationer
- Drev - drev materiale: Pc (polykarbonat)
- Fremdrift - drev materiale 2: PPS (polyphenylensulfid)
- Forseglingsmateriale - sædetætning materiale: Oxidkeramik / FKM
- Tryk & temperatur - temperatur medium min: 0 °C.
- Tryk & temperatur - medium maks. 70 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 60 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - nominelt tryk maks. 6 bar
- Ind-/udgange - udgang 1 type analog strøm: 4-20 mA
- Ind-/udgange - ind-/udgange: 1 analog indgang + 1 analog udgang
- Ind-/udgange - indgang 1 type analog strøm: 4-20 mA
- Elektrisk tilslutning - elektrisk tilslutning 1 type: Stik - M12
- Elektrisk tilslutning - elektrisk tilslutning 1 antal kontakter: 8 STK
- Elektrisk tilslutning - elektrisk tilslutning 1 type: han
- Funktioner - funktion: Reguleringsventil
- Funktioner - nødnulstilling: Nej
- Funktioner - elektriske funktion: Reguler stilling
- Apparategenskaber - produktundergruppe: Kompaktventiler
- Enhedens egenskaber - hovedventil funktionsprincip: Sprinklerventil
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Nominel bredde (kV værdi) - kV værdi (vand): 5,4 m3/h.
- Nominel bredde (kV værdi) - nominel sædekvidde 15 mm (9/16")
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning materiale: Rustfrit stål
- Proces-/ledningstilslutning - ledningstilslutning 1 nominel bredde: 3/4"
- Proces-/ledningstilslutning - ledningstilslutning 1 standard: G.
- Software/kommunikation - kommunikationsinterface hardware 1: M12 8-polet
- Software/kommunikation - kommunikationsprotokol til hardware 1 BÜS: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Elektrisk effektforbrug min.: 1 W.
- Spole (kerne) Kern. Elektrisk effektforbrug: Maks. 12 W.
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: A
- Virkemåde - fluischer ledningstilslutning antal: 2
- Produkttype
Proportional-trykregulatorventil
- Driftsspænding
24 V
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 3/4
- Driftstryk (max.)
6 bar
- Driftstemperatur
0 °C (min)
- Min. driftstemperatur
0 °C
- Strømeffektforbrug
12 W
- Produc.-delnr.
278390
- Driftstryk (min.)
0 bar
- Forseglingsmateriale
Oxidkeramik
- Medietemperatur område
0 til 70 °C
- Maks. medietemperatur
70 °C
- Min. medietemperatur
0 °C
- Medium
gasformige medier
- Nominel dimension
15 mm
- Referenceværdi-indgang
4-20 mA
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Direkte virkende
- kv-værdi
5.4 m³/h
Dokumenter og downloads
Datablad
Datablad 3047228 Bürkert 278390 Proportional-trykregulatorventil 3285 G 3/4 Nominel dimension 15 mm Kabinetmateriale Rustfrit stål Forseg
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047228 Bürkert 278390 Proportional-trykregulatorventil 3285 G 3/4 Nominel dimension 15 mm Kabinetmateriale Rustfrit stål Forseg
Beskrivelse
Den direkte virkende motorventil af type 3285 egner sig til dosering af væsker og gasser i lukkede eller åbne kontrolkredse. Ventilen drives af en stepmotor. Den integrerede elektronik letter procesintegrationen betydeligt, der er ikke brug for ekstra styremoduler. For at holde en bestemt ventilåbning kræver motoren ingen energi. Denne egenskab kan markant reducere et anlægs energibehov og dermed gøre det mere effektivt.
Type 3285 fås som standard ON/OFF eller proportionalventil, som variant med integreret justeringsregulator, samt som variant med integreret procesregulator.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Type 3285 fås som standard ON/OFF eller proportionalventil, som variant med integreret justeringsregulator, samt som variant med integreret procesregulator.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
