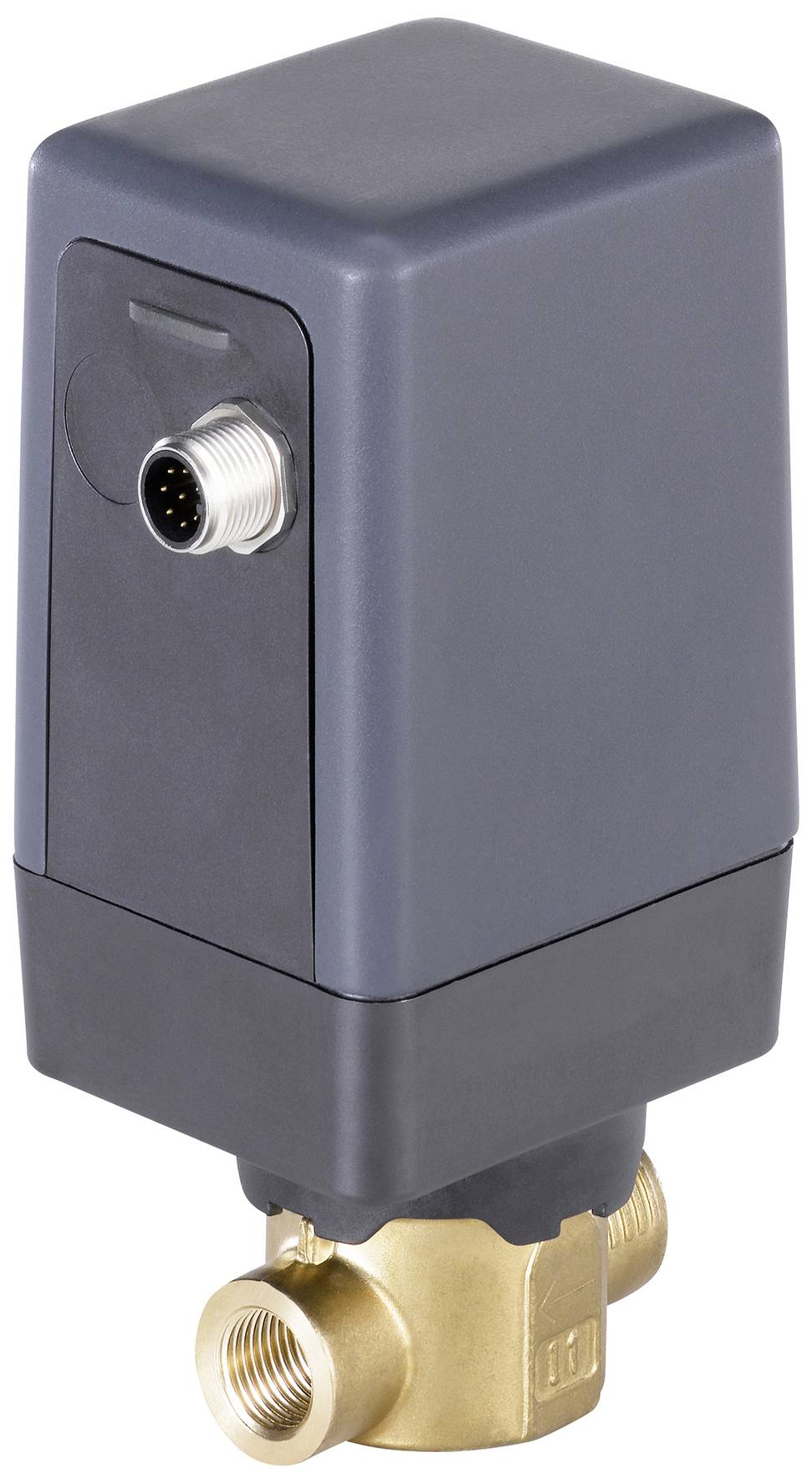

Bürkert 268615 Proportional-trykregulatorventil 3280 G 3/8 muffe Nominel dimension 6 mm Kabinetmateriale Messing , Polyk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Trykluft-ventiler
- Drev ikke mediumsberøringsende
- Fremragende indstillingsområde og hurtig reaktionstid
- Lavt elektrisk effektforbrug
- Nominel tilslutningsbredde DN 8...15
- Varianter: Standard, reguleringsregulator, procesregulator; samt højtryksvariant op til 22 bar
Tekniske specifikationer
- Drev - drev materiale: Pc (polykarbonat)
- Fremdrift - drev materiale 2: PPS (polyphenylensulfid)
- Tætningsmateriale - sædetætning materiale: FKM (fluorgummi)
- Tryk & temperatur - temperatur medium min: 0 °C.
- Tryk & temperatur - medium maks. 70 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 60 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - nominelt tryk maks. 6 bar
- Ind-/udgange - ind-/udgange: 1 analog indgang + 1 binær udgang
- Ind-/udgange - indgang 1 type analog strøm: 4-20 mA
- Ind-/udgange - binær udgang 1: Ventil lukket aktiv
- Elektrisk tilslutning - elektrisk tilslutning 1 type: Stik - M12
- Elektrisk tilslutning - elektrisk tilslutning 1 antal kontakter: 8 STK
- Elektrisk tilslutning - elektrisk tilslutning 1 type: han
- Funktioner - funktion: Reguleringsventil
- Funktioner - nødnulstilling: Nej
- Funktioner - elektriske funktion: Indstilling
- Apparategenskaber - produktundergruppe: Kompaktventiler
- Apparategenskaber - hovedventil funktionsprincip: Lige-sæleventil
- Apparategenskaber - tilstrømning: Under sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Nominel bredde (kV værdi) - kV værdi (vand): 0,9 m3/h.
- Nominel bredde (kV værdi) - nominel sædekvidde 6 mm (1/4")
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning materiale: Messing
- Proces-/ledningstilslutning - ledningstilslutning 1 nominel bredde: 3/8"
- Proces-/ledningstilslutning - ledningstilslutning 1 standard: G.
- Beskyttelsesklasse IP (maks. ved passende tilslutning): IP54
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Elektrisk effektforbrug min.: 1 W.
- Spole (kerne) Kern. Elektrisk effektforbrug: Maks. 8 W.
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: A
- Virkemåde - fluischer ledningstilslutning antal: 2
- Type
268615
- Produkttype
Proportional-trykregulatorventil
- Driftsspænding
24 V
- Kabinetmateriale
Messing
Polykarbonat
Polyphenylensulfid
- Tilslutning
G 3/8 muffe
- Driftstryk (max.)
6 bar
- Driftstemperatur
0 °C (min)
- Min. driftstemperatur
0 °C
- Strømeffektforbrug
8 W
- Produc.-delnr.
268615
- Størrelse
6
- Driftstryk (min.)
0 bar
- Forseglingsmateriale
FKM
- Funktion
2/2-vejs
- Medietemperatur område
0 til 70 °C
- Maks. medietemperatur
70 °C
- Min. medietemperatur
0 °C
- Medium
flydende medier
gasformige medier
- Nominel dimension
6 mm
- Specifikationer
Flange
IP54
- Referenceværdi-indgang
4-20 mA
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-10 °C
- kv-værdi
0.9 m³/h
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3047215 Bürkert 268615 Proportional-trykregulatorventil 3280 G 3/8 muffe Nominel dimension 6 mm Kabinetmateriale Messing , Polyk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047215 Bürkert 268615 Proportional-trykregulatorventil 3280 G 3/8 muffe Nominel dimension 6 mm Kabinetmateriale Messing , Polyk
Beskrivelse
Den direkte virkende motorventil af type 3280 egner sig til dosering af væsker og gasser i lukkede eller åbne kontrolkredse. Ventilen drives af en lineær stepmotor. Den integrerede elektronik letter procesintegrationen betydeligt, der er ikke brug for ekstra styremoduler. For at holde en bestemt ventilåbning kræver motoren ingen energi. Denne egenskab kan markant reducere et anlægs energibehov og dermed gøre det mere effektivt.
Type 3280 fås som standard ON/OFF eller proportionalventil, som variant med integreret justeringsregulator, samt som variant med integreret procesregulator.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Type 3280 fås som standard ON/OFF eller proportionalventil, som variant med integreret justeringsregulator, samt som variant med integreret procesregulator.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
