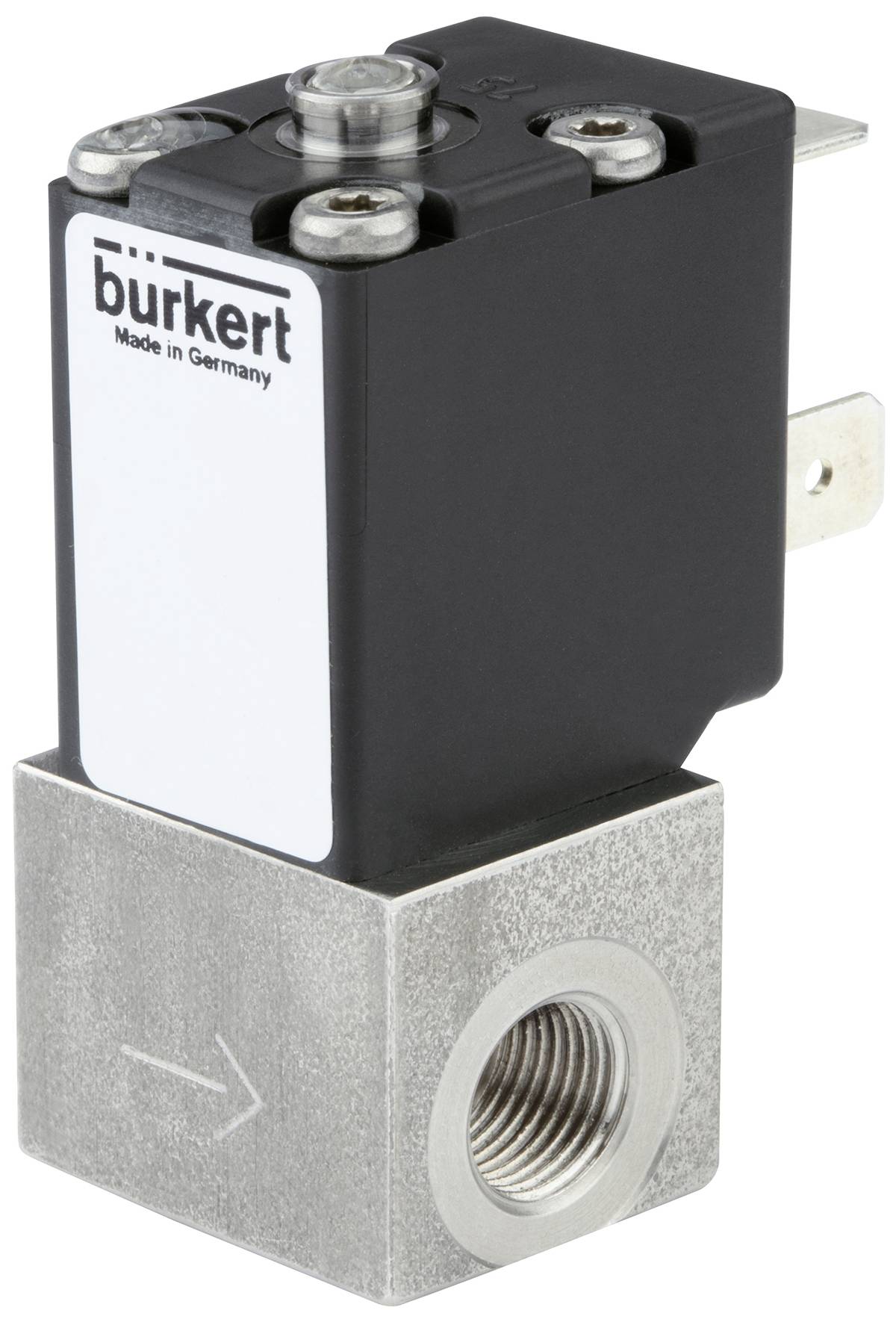

Bürkert 255596 Proportional-trykregulatorventil 2871 G 1/8 Nominel dimension 0.8 mm Kabinetmateriale Epoxidharpiks Forse
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Trykluft-ventiler
- Fremragende indstillingsområde
- Fremragende reaktionstid
- Kompakt indstillingsventilkonstruktion
- Nominel bredde DN 0,05... 2,0 mm
- Ledningstilslutning 1/8" eller flange
Tekniske specifikationer
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Forseglingsmateriale - Sædetætning materiale: EPDM (ethylen-propylen-dien-kautsjuk)
- Forseglingsmateriale - tætning efter udvendigt materiale: EPDM (ethylen-propylen-dien-kautsjuk)
- Tryk og temperatur - temperatur medium min: -30 °C.
- Tryk & temperatur - medium maks. 90 °C
- Tryk og temperatur - temperatur miljø min.: -30 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk og temperatur - nominelt tryk min: -1 bar
- Tryk & temperatur - nominelt tryk maks. 12 bar
- Tryk & temperatur - differenstryk max. 12 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form B efter industristandard
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Elektrisk tilslutning - elektrisk tilslutning type: han
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - tilstrømning: Under sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Apparatets egenskaber - operation: Direkte virkende
- Apparategenskaber - Medienadskillelse: Nej
- Enhedens egenskaber - koblingsfunktion: Konstant
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - kerneføring: Formfjeder
- Apparategenskaber - PWM-frekvens min.: 800 Hz
- Apparategenskaber - PWM-frekvens maks.: 1.000 Hz
- Apparategenskaber - indstillingsområde 1:100
- Apparatets egenskaber - kerneføring 2: Driftstilslutning
- medium & kalibrering - monteringsposition: Vilkårlig
- medium & kalibrering - egnet til flydende medier: Ja
- medium & kalibrering - egnet til gasformede medier: Ja
- Nominel bredde (kV værdi) - QNn værdi (gas): 19 l/min.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 0,8 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 0,018 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 1/32 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/8
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/8
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 20 mm
- Spole (kerne) Kern-spolemodstand 82 ohm
- Spole (kerne) Kern slags: Blokskruet
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern-berøringsfrit emne kerneføringsrør materiale: Rustfrit stål
- Spole (kerne) Kern-berøringsfrit emne kerneføringselement 1 materiale: Rustfrit stål
- Spole (kerne) Kern-berøringsfrit kerneføringselement 2 materiale: PEEK (polyetherketon)
- Spole (kerne) Kern-berøret del afstandshylster materiale: Rustfrit stål
- Materialer - hovedventil materiale, der kan berøre medierne: Rustfrit stål
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Godkendelser - nominel effekt: 5 W.
- Type
255596
- Produkttype
Proportional-trykregulatorventil
- Driftsspænding
24 V/DC
- Kabinetmateriale
Epoxidharpiks
- Tilslutning
G 1/8
- Driftstryk (max.)
12 bar
- Driftstemperatur
-30 °C (min)
- Min. driftstemperatur
-30 °C
- Strømeffektforbrug
5 W
- Produc.-delnr.
255596
- Driftstryk (min.)
-1 bar
- Forseglingsmateriale
EPDM
- Funktion
2/2 lukket monostabil
- Medietemperatur område
-30 til 90 °C
- Maks. medietemperatur
90 °C
- Min. medietemperatur
-30 °C
- Medium
Neutrale medier
- Nominel dimension
0.8 mm
- Specifikationer
P-tilslutning G 1/8
- QNn-værdi
19 l/min
IP65
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-30 °C
- Funktion
Off-position lukket
- kv-værdi
0.018 m³/h
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3047211 Bürkert 255596 Proportional-trykregulatorventil 2871 G 1/8 Nominel dimension 0.8 mm Kabinetmateriale Epoxidharpiks Forse
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047211 Bürkert 255596 Proportional-trykregulatorventil 2871 G 1/8 Nominel dimension 0.8 mm Kabinetmateriale Epoxidharpiks Forse
Beskrivelse
Den direkte virkende proportionalventil type 2871 fungerer som aktuator i procesregulerkredse. På grund af en mere elastisk sædetætning er ventilen i området omkring det nominelle, brede tryk (integreret spærrefunktion). Ventilens aktiveringker er friktionsfri lagret, hvilket medfører was-usædvanlige indstillingsforhold. Denne ventil er især egnet til krævende reguleringsopgaver (stort indstillingsområde, tørre gasser og så videre).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
