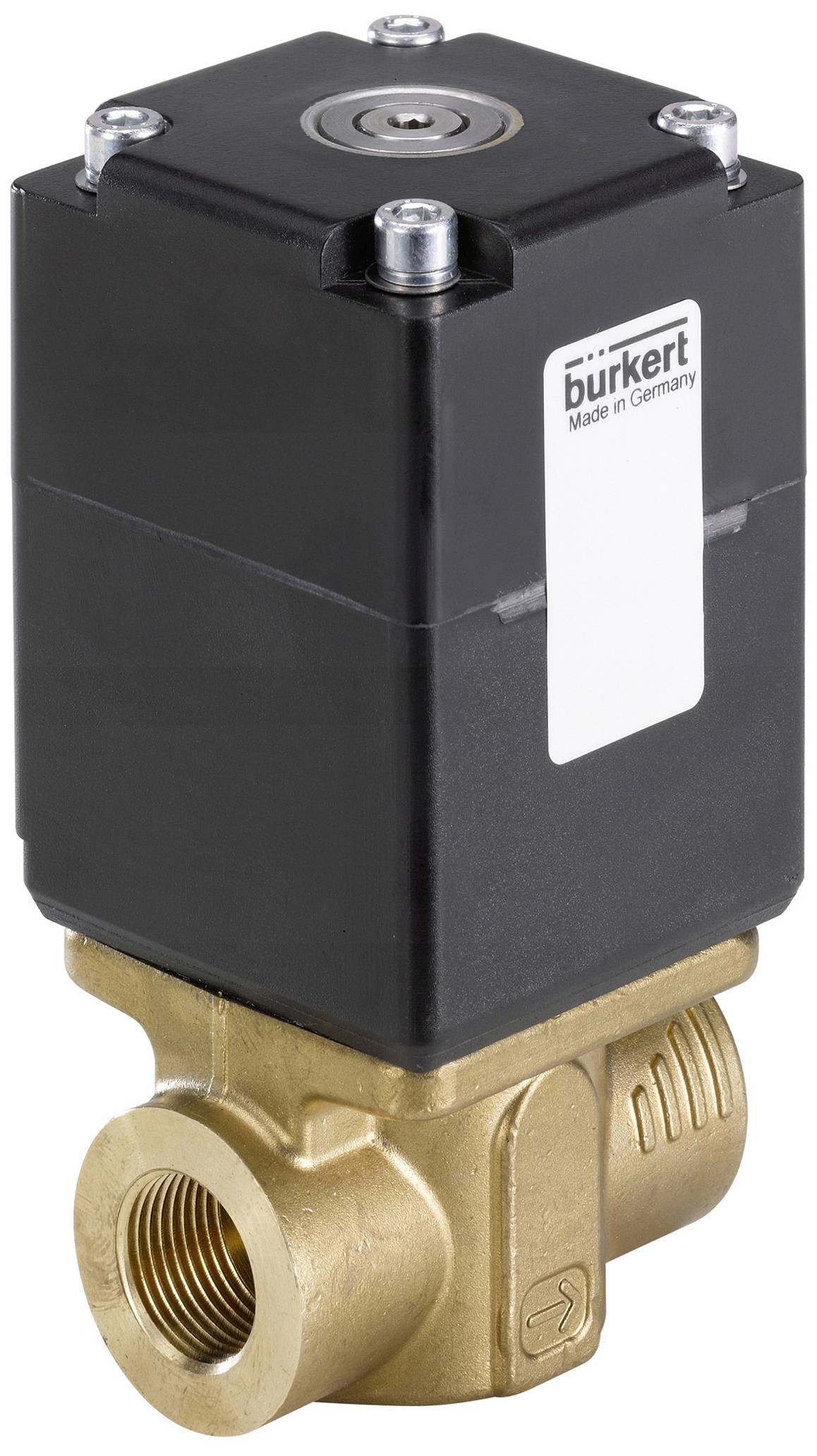

Bürkert 236922 Proportional-trykregulatorventil 2875 G 1/2 Nominel dimension 8 mm Kabinetmateriale Messing Forseglingsma
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Trykluft-ventiler
- Fremragende indstillingsområde
- Fremragende reaktionstid
- Kompakt indstillingsventilkonstruktion
- Nominel bredde DN 2...9,5 mm
- Option: Eksplosionsbeskyttet spole
Tekniske specifikationer
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Tætningsmateriale - sædetætning materiale: FKM (fluorgummi)
- Tætningsmateriale - tætning mod udvendigt materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 90 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk og temperatur - nominelt tryk min: -1 bar
- Tryk & temperatur - nominelt tryk maks.: 2 bar
- Tryk & temperatur - differenstryk max. 1 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Elektrisk tilslutning - elektrisk tilslutning type: han
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - tilstrømning: Under sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Apparatets egenskaber - operation: Direkte virkende
- Apparategenskaber - Medienadskillelse: Nej
- Enhedens egenskaber - koblingsfunktion: Konstant
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - kerneføring: Formfjeder
- Apparategenskaber - PWM-frekvens min.: 800 Hz
- Apparategenskaber - PWM-frekvens maks.: 900 Hz
- Apparategenskaber - indstillingsområde 1:200
- Enhedens egenskaber - kerneføring 2: Formfjeder
- medium & kalibrering - monteringsposition: Vilkårlig
- medium & kalibrering - egnet til flydende medier: Nej
- medium & kalibrering - egnet til gasformede medier: Ja
- Nominel bredde (kV værdi) - QNn værdi (gas): 1.186 l/min.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 8 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 1,1 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 5/16 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/2
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/2
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 49 mm
- Spole (kerne) Kern-spolemodstand 21,4 ohm
- Spole (kerne) Kern slags: Blokskruet
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern-berøringsfrit emne kerneføringsrør materiale: Rustfrit stål
- Spole (kerne) Kern-berøringsfrit emne kerneføringselement 1 materiale: Rustfrit stål
- Spole (kerne) Kern-berøringsfrit emne kerneføringselement 2 materiale: Rustfrit stål
- Spole (kerne) Kern-berøret del prespasningsmateriale: Rustfrit stål
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Godkendelser - nominel effekt: 16 W.
- Type
236922
- Produkttype
Proportional-trykregulatorventil
- Driftsspænding
24 V/DC
- Kabinetmateriale
Messing
- Tilslutning
G 1/2
- Driftstryk (max.)
2 bar
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Strømeffektforbrug
16 W
- Produc.-delnr.
236922
- Driftstryk (min.)
-1 bar
- Forseglingsmateriale
FKM
- Funktion
2/2-vejs
- Medietemperatur område
-10 til 90 °C
- Maks. medietemperatur
90 °C
- Min. medietemperatur
-10 °C
- Medium
gasformige medier
- Nominel dimension
8 mm
- QNn-værdi
1.186 l/min
IP65
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Direkte virkende
- kv-værdi
1.1 m³/h
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3047164 Bürkert 236922 Proportional-trykregulatorventil 2875 G 1/2 Nominel dimension 8 mm Kabinetmateriale Messing Forseglingsma
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047164 Bürkert 236922 Proportional-trykregulatorventil 2875 G 1/2 Nominel dimension 8 mm Kabinetmateriale Messing Forseglingsma
Beskrivelse
Den direkte virkende proportionalventil type 2875 kan anvendes som aktuator til procesregulering. På grund af en mere elastisk sædetætning er ventilen i området omkring det nominelle, brede tryk (integreret spærrefunktion). Ventilens aktiveringker er friktionsfri lagret, hvilket medfører was-usædvanlige indstillingsforhold. Denne ventil er især egnet til krævende reguleringsopgaver (stort indstillingsområde, tørre gasser og så videre).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
