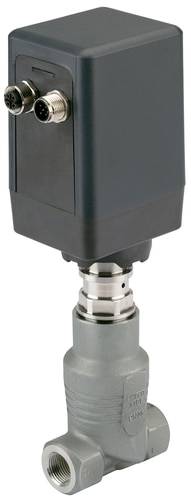

Bürkert 20058820 Proportional-trykregulatorventil 3281 G 1/2 muffe Nominel dimension 10 mm Kabinetmateriale Rustfrit stå
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Trykluft-ventiler
- Drev ikke mediumsberøringsende
- Fremragende indstillingsområde og hurtig reaktionstid
- Nominel tilslutningsbredde DN 15
- Medietemperatur op til 130 °C.
- Varianter: Stillingsregulator, procesregulator
Tekniske specifikationer
- Funktioner - funktion: Enkelt procesregulator
- Apparatets egenskaber - generation: Motor med fjederopbevaring
- Spænding - forsyningsspænding: 24 V DC
- Materiale: Rustfrit stål
- Tætningsmateriale: PTFE
- Nominel bredde: 10 mm
- Ledningstilslutning: G 1/2 muffe
- Udgang: 1 analog udgang 4-20 mA
- Medietemperatur (grader C) (maks.): 130
- Omgivende temperatur (grader C) (maks.): 60
- Omgivende temperatur (grader C) (min.): -10
- Tryk (bar) (maks.): 7
- medium temperature (degree C) (min): -20
- Elektriske TILSLUTNING M12/8 PIN + M12/5 PIN
- Effektforbrug 12 watt
- Opening time (msec) (maks.) 3000
- Lukketid (ms) (maks.): 3000
- Interface arm./drev: Nippelgevind M28 x 1,5 (standard DN 13,15)
- KV VÆRDI (M*3/H): 2,25
- Åbningstid (ms) (min.): 2500
- Lukketid (ms) (min): 2500
- Kabinettype: Lige sæde
- Indgang 1: 4-20 mA / bøvs
- Indgang 2:4 mA
- maks. Medietemperatur 130 °C.
- Type
20058820
- Produkttype
Proportional-trykregulatorventil
- Driftsspænding
24 V/DC
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 1/2 muffe
- Driftstryk (max.)
7 bar
- Strømeffektforbrug
12 W
- Produc.-delnr.
20058820
- Forseglingsmateriale
PTFE
- Medietemperatur område
-20 til 130 °C
- Maks. medietemperatur
130 °C
- Min. medietemperatur
-20 °C
- Medium
Neutrale medier
- Nominel dimension
10 mm
- Referenceværdi-indgang
4-20 mA mA
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Direkte virkende
- kv-værdi
2.25 m³/h
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3048051 Bürkert 20058820 Proportional-trykregulatorventil 3281 G 1/2 muffe Nominel dimension 10 mm Kabinetmateriale Rustfrit stå
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3048051 Bürkert 20058820 Proportional-trykregulatorventil 3281 G 1/2 muffe Nominel dimension 10 mm Kabinetmateriale Rustfrit stå
Beskrivelse
Den direkte virkende motorventil af type 3281 egner sig især til dosering af væsker og gasser i lukkede eller åbne kontrolkredse. Ventilen drives af en lineær stepmotor. Den integrerede elektronik letter procesintegrationen betydeligt, der er ikke brug for ekstra styremoduler. For at holde en bestemt ventilåbning kræver motoren ingen energi. Denne egenskab kan markant reducere et anlægs energibehov og dermed gøre det mere effektivt. Type 3281 fås som variant med integreret regulator, samt som variant med integreret procesregulator.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
