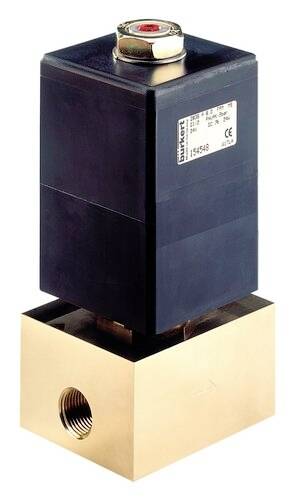

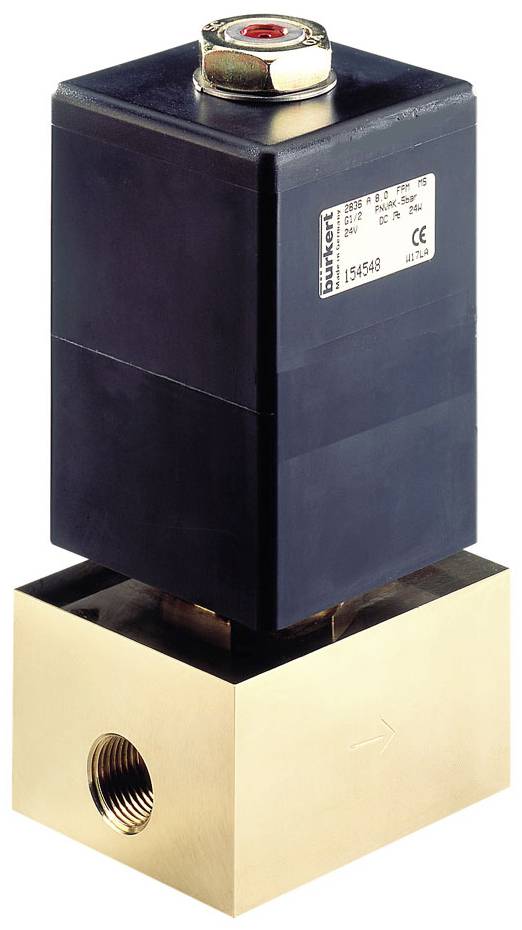

Bürkert 145654 Proportional-trykregulatorventil 2836 G 1/2 Nominel dimension 6 mm Kabinetmateriale Messing Forseglingsma
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Trykluft-ventiler
- Til høj medieomsætning
- Direkte virkende, strømløs lukket
- Driftstryk 0... 25 bar
- Nominel bredde DN 3,0... 12 mm
- Ledningstilslutning 1/2" og 3/4"
Tekniske specifikationer
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Tætningsmateriale - sædetætning materiale: FKM (fluorgummi)
- Tætningsmateriale - tætning mod udvendigt materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 90 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk og temperatur - nominelt tryk min: -1 bar
- Tryk & temperatur - nominelt tryk maks. 8 bar
- Tryk & temperatur - differenstryk max. 8 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Elektrisk tilslutning - elektrisk tilslutning type: han
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - tilstrømning: Under sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Apparatets egenskaber - operation: Direkte virkende
- Apparategenskaber - Medienadskillelse: Nej
- Enhedens egenskaber - koblingsfunktion: Konstant
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - dampudførelse: Nej
- Egenskaber for apparatet - kerneføring: Glidering
- Apparategenskaber - PWM-frekvens min.: 150 Hz
- Apparategenskaber - PWM-frekvens maks.: 180 Hz
- Apparategenskaber - indstillingsområde 1:25
- Apparatets egenskaber - kerneføring 2: Driftstilslutning
- medium & kalibrering - monteringsposition: Vilkårlig
- medium & kalibrering - egnet til flydende medier: Ja
- medium & kalibrering - egnet til gasformede medier: Ja
- Nominel bredde (kV værdi) - QNn værdi (gas): 970 l/min.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 6 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 0,9 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 1/4 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/2
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/2
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 72 mm
- Spole (kerne) Kern-spolemodstand 13,5 ohm
- Spole (kerne) Kern slags: Sat over
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern-berøringsfrit emne kerneføringsrør materiale: Rustfrit stål
- Spole (kerne) Kern. Del af et kerneføringselement 1 materiale: PTFE (polytetrafluorethylen)
- Spole (kerne) Kern-berøringsfrit kerneføringselement 2 materiale: PEEK (polyetherketon)
- Spole (kerne) Kern-berøret del afstandshylster materiale: Rustfrit stål
- Spole (kerne) Kern-berøret del prespasningsmateriale: Rustfrit stål
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Godkendelser - nominel effekt: 24 W.
- Produkttype
Proportional-trykregulatorventil
- Driftsspænding
24 V/DC
- Kabinetmateriale
Messing
- Tilslutning
G 1/2
- Driftstryk (max.)
8 bar
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Strømeffektforbrug
24 W
- Produc.-delnr.
145654
- Driftstryk (min.)
-1 bar
- Forseglingsmateriale
FKM
- Medietemperatur område
-10 til 90 °C
- Maks. medietemperatur
90 °C
- Min. medietemperatur
-10 °C
- Medium
gasformige medier
- Nominel dimension
6 mm
- QNn-værdi
970 l/min
IP65
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- Funktion
Direkte virkende
- kv-værdi
0.9 m³/h
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3047106 Bürkert 145654 Proportional-trykregulatorventil 2836 G 1/2 Nominel dimension 6 mm Kabinetmateriale Messing Forseglingsma
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047106 Bürkert 145654 Proportional-trykregulatorventil 2836 G 1/2 Nominel dimension 6 mm Kabinetmateriale Messing Forseglingsma
Beskrivelse
Den direkte virkende proportionalventil type 2836 arbejder som elektromagnetisk drevet ventil i anvendelse med forholdsvis høje strømningshastigheder. Ventilen er strømløs i lukket.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
