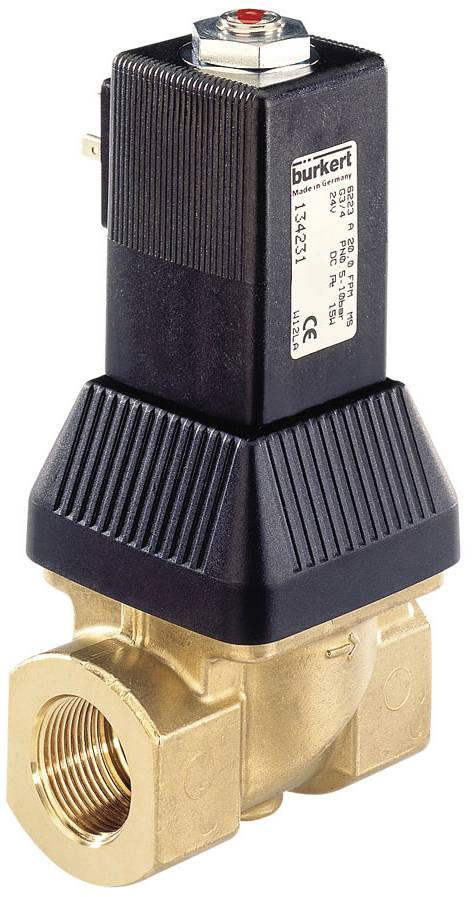

Bürkert 134230 Proportional-trykregulatorventil 6223 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Trykluft-ventiler
- Ventil til konstant regulering af væsker
- Lav hysterese og høj reproducerbarhed
- Styring med PWM-signal
- Styret, tætsluttende ventil
Tekniske specifikationer
- Forseglingsmateriale - styring pakning materiale: FKM (fluorgummi)
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Tætningsmateriale - sædetætning materiale: FKM (fluorgummi)
- Tætningsmateriale - tætning mod udvendigt materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 90 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 0,5 bar
- Tryk & temperatur - nominelt tryk maks. 10 bar
- Tryk & temperatur - differenstryk max. 10 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Elektrisk tilslutning - elektrisk tilslutning type: han
- Enhedens egenskaber - hovedventil funktionsprincip: Stempler
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- Apparategenskaber - motortype: Hæveanker
- Egenskaber for apparatet - operation: Servostyret
- Apparategenskaber - Medienadskillelse: Nej
- Enhedens egenskaber - koblingsfunktion: Konstant
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - dampudførelse: Nej
- Egenskaber for apparatet - kerneføring: Glidering
- Apparategenskaber - PWM-frekvens min.: 180 Hz
- Apparategenskaber - PWM-frekvens maks.: 280 Hz
- Apparategenskaber - indstillingsområde 1:10
- Egenskaber for apparatet - kerneføring 2: Glidering
- medium & kalibrering - monteringsposition: Vilkårlig
- Nominel bredde (kV værdi) - QNn værdi (gas): 1.509 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 1,2 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 10 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 1,5 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 3/8 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/2
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/2
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 32 mm
- Spole (kerne) Kern slags: Sat over
- Spole (kerne) Kern. Spole materiale (indhylning): PA (polyamid)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern-berøringsfrit emne kerneføringsrør materiale: Rustfrit stål
- Spole (kerne) Kern. Del af et kerneføringselement 1 materiale: PTFE (polytetrafluorethylen)
- Spole (kerne) Kern. Mediumdel kerneføringselement 2 materiale: PTFE (polytetrafluorethylen)
- Spole (kerne) Kern-berøret del afstandshylster materiale: Rustfrit stål
- Materialer - hovedventil materiale, der kommer i kontakt med medier: Messing
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Godkendelser - nominel effekt: 8 W.
- Produkttype
Proportional-trykregulatorventil
- Driftstryk (max.)
10 bar
- Produc.-delnr.
134230
- Driftstryk (min.)
0.5 bar
- Medietemperatur område
-10 til 90 °C
- Maks. medietemperatur
90 °C
- Min. medietemperatur
-10 °C
IP65
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-10 °C
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3047094 Bürkert 134230 Proportional-trykregulatorventil 6223 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047094 Bürkert 134230 Proportional-trykregulatorventil 6223 1 stk
Beskrivelse
Ventilen type 6223 kan anvendes som aktuator til regulering af store mængder væske. Lav hysterese, høj reproducerbarhed og god reaktionsfølsomhed sikrer gode indstillingsegenskaber. Ventilen er tæt lukket. Den overskydende spole kan nemt udskiftes.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
