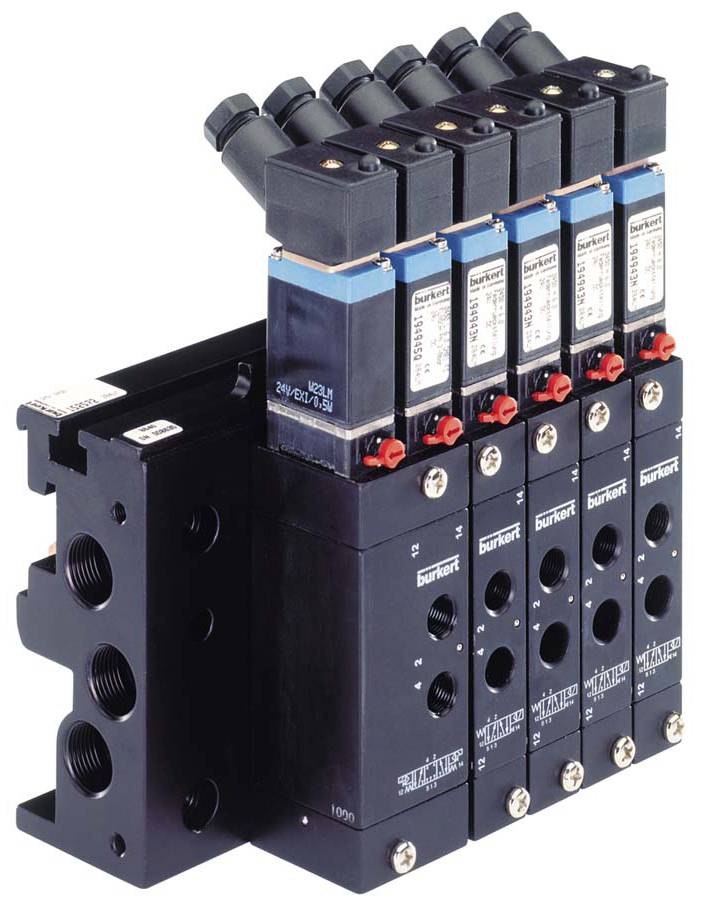

Bürkert 0450 31709 8 bar (max) 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Drev - manuel betjening materiale: PA (polyamid)
- Bestykning (ventilø) - klemmål 1: 33 mm
- Forseglingsmateriale - hovedventil pakning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - styring pakning materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 70 °C
- Tryk og temperatur - omgivende temperatur min. --10 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 3 bar
- Tryk & temperatur - nominelt tryk maks. 8 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form C i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: Forsyningsside
- Apparategenskaber - produktundergruppe: Pneumatikventiler
- Enhedens egenskaber - hovedventil funktionsprincip: Skyderventil
- Apparategenskaber - ventil-styring type: Elektrisk
- Apparategenskaber - koblingstid åbner maks.: 15 ms
- Apparategenskaber - koblingstid lukker maks.: 22 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - sænkning af ydelse integreret: Nej
- Nominel bredde (kV værdi) - QNn værdi (gas): 1.580 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 0,9 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 9 mm
- Proces-/ledningstilslutning - forsyningstilslutning type: Flange
- Proces- / ledningstilslutning - flangebillede: FM13
- Proces-/ledningstilslutning - arbejdstilslutning diameter (tommer): 1/4 tommer
- Proces-/ledningstilslutning - arbejdstilslutning type: Indvendigt gevind
- Proces-/ledningstilslutning - arbejdstilslutning gevindtype: G
- Proces-/ledningstilslutning - arbejdstilslutning position: I forhold til leverandørsiden
- Proces-/ledningstilslutning - arbejdstilslutning materiale: Aluminium
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Nej
- Spænding - jævnstrøm: Ja
- Spole (kerne) Kern. Elektrisk effektforbrug min.: 1 W.
- Spole (kerne) Kern elektrisk effektforbrug maks.: 1 W.
- Spole (kerne) Kern bekobling LED: Nej
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern Bløleddiode redundant: Nej
- Materialer - hovedventil materiale, der kommer i berøring med medier: Aluminium
- Materialer - hovedventil materiale omgivelsesberørende: Aluminium
- Materialer - forstyring materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - styring materiale omgivelsesberørende: PA (polyamid)
- Virkemåde - fluischer ledningstilslutning antal: 5
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: H/Z - åbnet i hvilestilling - tryktilslutning 1 efter arbejdstilslutnings2, arbejdstilslutning åbnet 4 efter udgang 5, udgang 3 / Z - i hvilestilling åben - tryktilslutning 1 efter arbejdstilslutnings2, arbejdstilslutning 4 åbnet efter udgang 5, udgang 3 sendt
- Funktionsmåde - manuel betjening: Ja
- Funktionsmåde - manuel betjening type: Drejekaktivering
- Funktionsmåde - manuel betjening fastlåsning: Nej
- Funktionsmåde - manuel betjening af skrueslidsen: Ja
- Produc.-delnr.
31709
- Driftstryk (max.)
8 bar
- Driftstryk-område
8 bar (max)
IP65
- Type
450
- Maks. medietemperatur
70 °C
- Min. medietemperatur
-10 °C
- UKCA
Ja
