Name: Broadcom Optokobler gatedriver HCPL-3120-000E DIP-8 Push-Pull-/Totem-Pole AC , DC
Brand: Broadcom
SKU: 140145
Availability: InStock

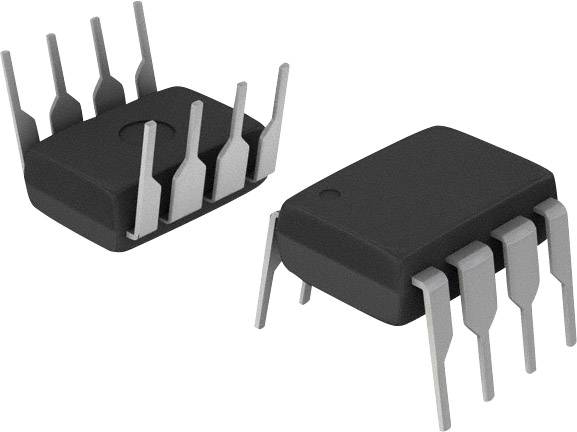

To IC-chips i sort med hver otte metalben set fra forskellige vinkler på en hvid baggrund.

Lignende billede

Produkttype

Optokobler gatedriver

Kabinet

DIP-8

Fremadgående strøm I(F)

25 mA

Spærrespænding U(R)

5 V

Monteringsmåde

Gennemgangshul

Datablad (PDF)

Hurtig levering man. 12. okt.

227 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (27,12 kr. / stk.r)

27,12 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

gate drivere

Vigtig information

Tekniske specifikationer

Type: HCPL-3120-000E

Produkttype: Optokobler gatedriver

Kabinet: DIP-8

Producent: Broadcom

Producent-forkortelse: BCL

UF type: 1.5 V

Fremadgående strøm I(F): 25 mA

Spærrespænding U(R): 5 V

Kanaler: 1

Indgangstype: AC
DC

Outputtype: Push-Pull-/Totem-Pole

Isolationsspænding: 3750 V RMS

Driftstemperatur (min.): +100 °C

Drifttemperation (max.): -40 °C

Monteringsmåde: Gennemgangshul

Gennemgangsspænding U(F) maks.: 1.8 V

Strømspænding min.: 15 V

Forsyningsspænding max.: 30 V

Stigetid: 100 ns

Faldtid: 100 ns

Udgangsstrøm (Høj): 2 A
2 A

Udgangsstrøm (Lav): 2 A

Krybestrækning: 7.4 mm

Ydelse (max) P(TOT): 295 mW

Pulsbreddeforvrængning: 300 ns

Spænding udgang (max): 35 V

Strøm-LED-Trigger (lft) (max.): 5 mA

Strøm-spidsudgang: 2.5 A

T(pHL): 500 ns

T(pLH): 500 ns

CM(L): 25 kV/µs

Indhold: 1 stk

Dokumenter og downloads

Datablad

Datablad 140145 Broadcom Optokobler gatedriver HCPL-3120-000E DIP-8 Push-Pull-/Totem-Pole AC , DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 140145 Broadcom Optokobler gatedriver HCPL-3120-000E DIP-8 Push-Pull-/Totem-Pole AC , DC

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Den vigtigste opgave for en optokobler i elektroniske apparater er den elektriske adskillelse og interferens undertrykkelse af signalet. Dette er nødvendigt i mange forskellige applikationer, fra strømforsyning og motorstyring til datakommunikation og databehandling. Optokoblere eliminere enhver elektromagnetisk interferens. Den opnår en sikker signal separation.
