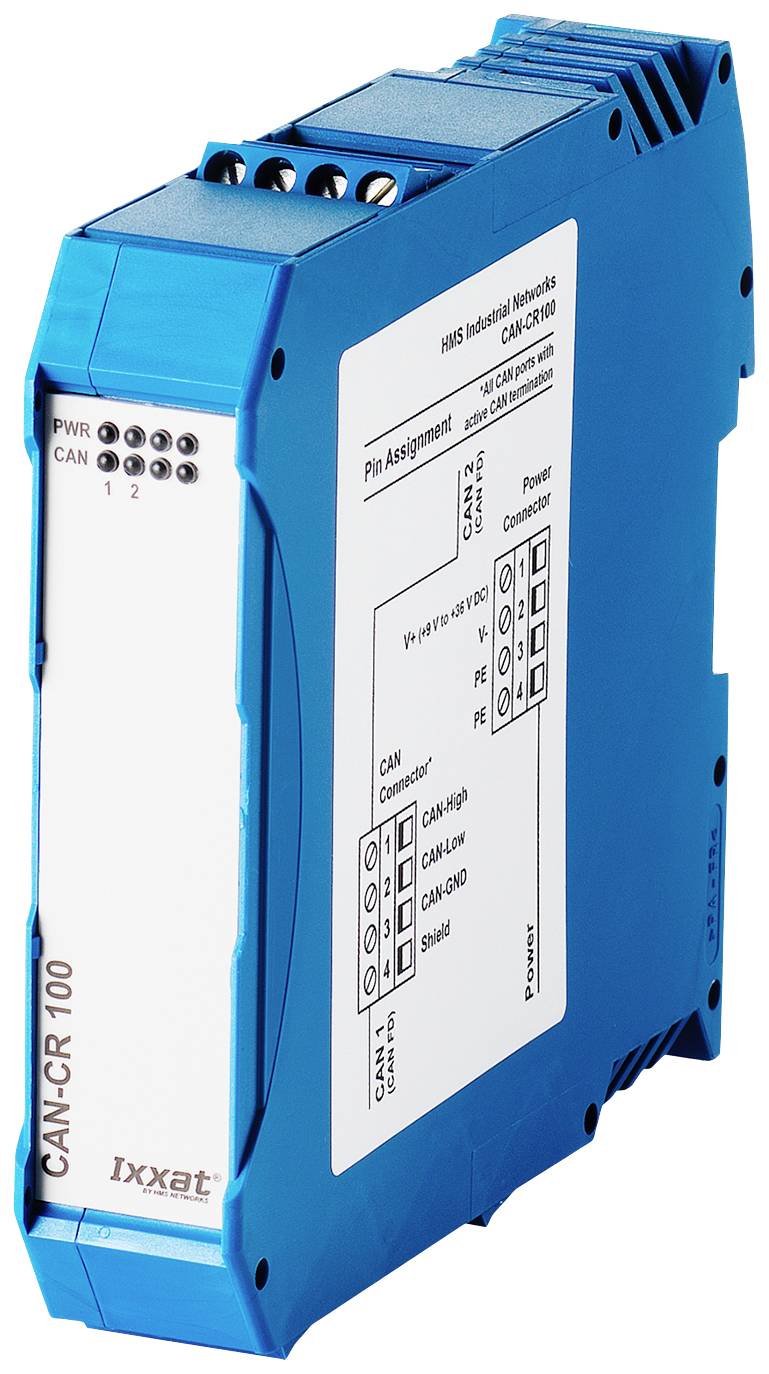

Ixxat 1.01.0210.20200 CAN-CR100 CAN/CAN-FD-REPEATER CAN bus Antal I/O: 2 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
12 stk.
Antal
Total (2.312,00 kr. / stk.r)
2.312,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Grænseflade-moduler
- CAN- og CAN-FD-interfaces i én enhed
- Omkostningsbesparelse med enklere ledningsføring
- Større systempålidelighed
- Meget lille indflydelse på systemets realtidsreaktion
Tekniske specifikationer
- CAN-businterface ISO 11898-2 med CAN-drosler. To skrueforbindelsestilslutninger.
- CAN-bithastigheder: Op til 1 Mbit/s.
- CAN-FD-businterface ISO CAN-FD og nonISO CAN-FD
- CAN-FD-bithastigheder: Arbitreringsrate op til 1000 kbit/s, datahastighed op til 8000 kbit/s. Datarater er verificeret ved test. Brugerdefinerede bithastigheder er mulige.
- Gennemløbsforsinkelse: Typ. 175 ns (svarer til ~35 m ledningslængde)
- Galvanisk afkobling: 1 kV DC / 1 sek., 500 V AC / 1 min. CAN 1, CAN 2 og spændingsforsyning er galvanisk adskilt fra hinanden.
- Kabinet: Din-skinnehus i plast
- Produkttype
CAN/CAN-FD-REPEATER
- Interfaces
CAN bus
- Type
CAN-CR100
- Maks. driftstemperatur
+70 °C
- Min. driftstemperatur
-20 °C
- Driftsspænding (detaljer)
9-36 V/DC
- Driftstemperatur
-20 til +70 °C
- Antal I/O
2
- Dim.
(B x H) 113 mm x 99 mm
- Maks. strømforbrug
100 mA
- H
99 mm
- Bredde
113 mm
- Produc.-delnr.
1.01.0210.20200
- Strømforbrug:
70 mA
- Vægt
0 g
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 2497727 Ixxat 1.01.0210.20200 CAN-CR100 CAN/CAN-FD-REPEATER CAN bus Antal I/O: 2 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2497727 Ixxat 1.01.0210.20200 CAN-CR100 CAN/CAN-FD-REPEATER CAN bus Antal I/O: 2 1 stk
Beskrivelse
CAN-/CAN-FD-repeater med skrueforbindelser (uden Busafslutnings-modstand)
CAN-repeateren CAN-CR100 med to CAN/CAN-FD-interfaces kan anvendes til forbedring af CAN-bussens belastningsevne med knude, til fysisk kobling af CAN/CAN-FD-bussystemer eller til indsætning af en galvanisk adskillelse.
CAN-repeateren skaber den nødvendige fleksibilitet, for at optimere strukturen af CAN/CAN FD-netværk og befri CAN-netværk fra begrænsningen til busstrukturen. Da der ikke er integreret en busterminsmodstand, giver den fleksibilitet ved positionering af modstande til CAN-terminering.
Som fordelagtig egenskab adskiller CAN-repeateren fra resten af netværket i et defekt segment, så det resterende netværk kan fungere igen. Efter afhjælpning af fejlen tilkobles segmentet automatisk igen til netværket.
Den galvaniske adskillelse er både udført til CAN/CAN-FD-segmenter og til forsyningsspændingen og øger pålideligt beskyttelsen af apparatet mod skader på elektronikken som følge af spændingsspidser.
CAN-CR100 fås som variant med og uden integrerede busafslutningsmodstande.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
CAN-repeateren CAN-CR100 med to CAN/CAN-FD-interfaces kan anvendes til forbedring af CAN-bussens belastningsevne med knude, til fysisk kobling af CAN/CAN-FD-bussystemer eller til indsætning af en galvanisk adskillelse.
CAN-repeateren skaber den nødvendige fleksibilitet, for at optimere strukturen af CAN/CAN FD-netværk og befri CAN-netværk fra begrænsningen til busstrukturen. Da der ikke er integreret en busterminsmodstand, giver den fleksibilitet ved positionering af modstande til CAN-terminering.
Som fordelagtig egenskab adskiller CAN-repeateren fra resten af netværket i et defekt segment, så det resterende netværk kan fungere igen. Efter afhjælpning af fejlen tilkobles segmentet automatisk igen til netværket.
Den galvaniske adskillelse er både udført til CAN/CAN-FD-segmenter og til forsyningsspændingen og øger pålideligt beskyttelsen af apparatet mod skader på elektronikken som følge af spændingsspidser.
CAN-CR100 fås som variant med og uden integrerede busafslutningsmodstande.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- CAN-CR100
- Betjeningsvejledning
