BERNSTEIN Tools for Electronics ESD Skruestik 9-250-ESD Tilbage bredde: 270 mm Spann-Weite (max.): 270 mm
EAN:
Fremstillingsnr.
Artikel nr.:
12 stk.
Antal
Total (2.472,00 kr. / stk.r)
2.472,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Produkttype
Skruestik
- Specifikationer
Med kugleled
- Tilbage bredde
270 mm
- Spann-Weite (max.)
270 mm
- Spændvidde bordklemme
80 mm
- Spændekraft
1.372 N
- Materiale
Trykstøbt aluminium
Stål
Plastic
- Anvendelsesområde
ESD
- Vægt
2.1 kg
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2595627 BERNSTEIN Tools for Electronics ESD Skruestik 9-250-ESD Tilbage bredde: 270 mm Spann-Weite (max.): 270 mm
Beskrivelse
Tilslutningsgevind M12 x 1,5 mm (specialgevind) passende adapter kan let spørge direkte; maksimalt drejningsmoment: Kugle-dia. 40 mm ca 24 Nm, kugle-dia. 60 mm ca 100 Nm; kuglens holdekræfter i højden af gevindtappen: Kugle-dia. 40 mm ca 45 kg (441N), kugle-dia. 60 mm ca140 kg (1,372N). På grund af kuglens affedtning øges klemmekraften. Spændekappe-fod: Bordpladetykkelse maks. 80 mm; skruekobling: 4 x 9 mm gennemgangshuller; magnet-fod: Holdekraft 32 kg horisontal, 15 kg vertikal (magnet uden kappe); ESD-udførelse: Afledningsværdi 10 ^"7 og 10 ^"8 Ohm; EPA egnet til elektrostatisk beskyttede områder (ESD arbejdsplads/ESD-beskyttelseszone). Foddelene kan tilsluttes jordforbindelsespunktet med en 10 mm trykknap. Aluminium-støbte dele pulverbelagt; ståldele forkromet, rustfri; vær opmærksom på, at vi ikke kan afgive sikkerhed på holdehjulet, uden at du kender den konkrete anvendelse. Kuglen kan opføre sig anderledes under forskellige fysiske forhold end hos os i testlaboratoriet ved optimalt testmiljø.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Præcisionkugleled 360° drejelig trinløst låsbar hurtigspænding, kvalitetsprodukt 100% Made in Germany
- Med skruehoved, stabil printpladeholder og universal-spændeplade
- Med fjedring til følsomme printplader, vinkeladapter til større hældning
- Printkortholdere kan justeres fra 25 mm til 270 mm
- Til fastklemning, til arbejdsbænke med maks. bordpladetykkelse på 80 mm
- Hældningsvinkel +/-45°
- Inkl. ESD jordingsledning 1 MOhm, længde 1,8 m til tilslutning til en EBP / Earth Bonding point

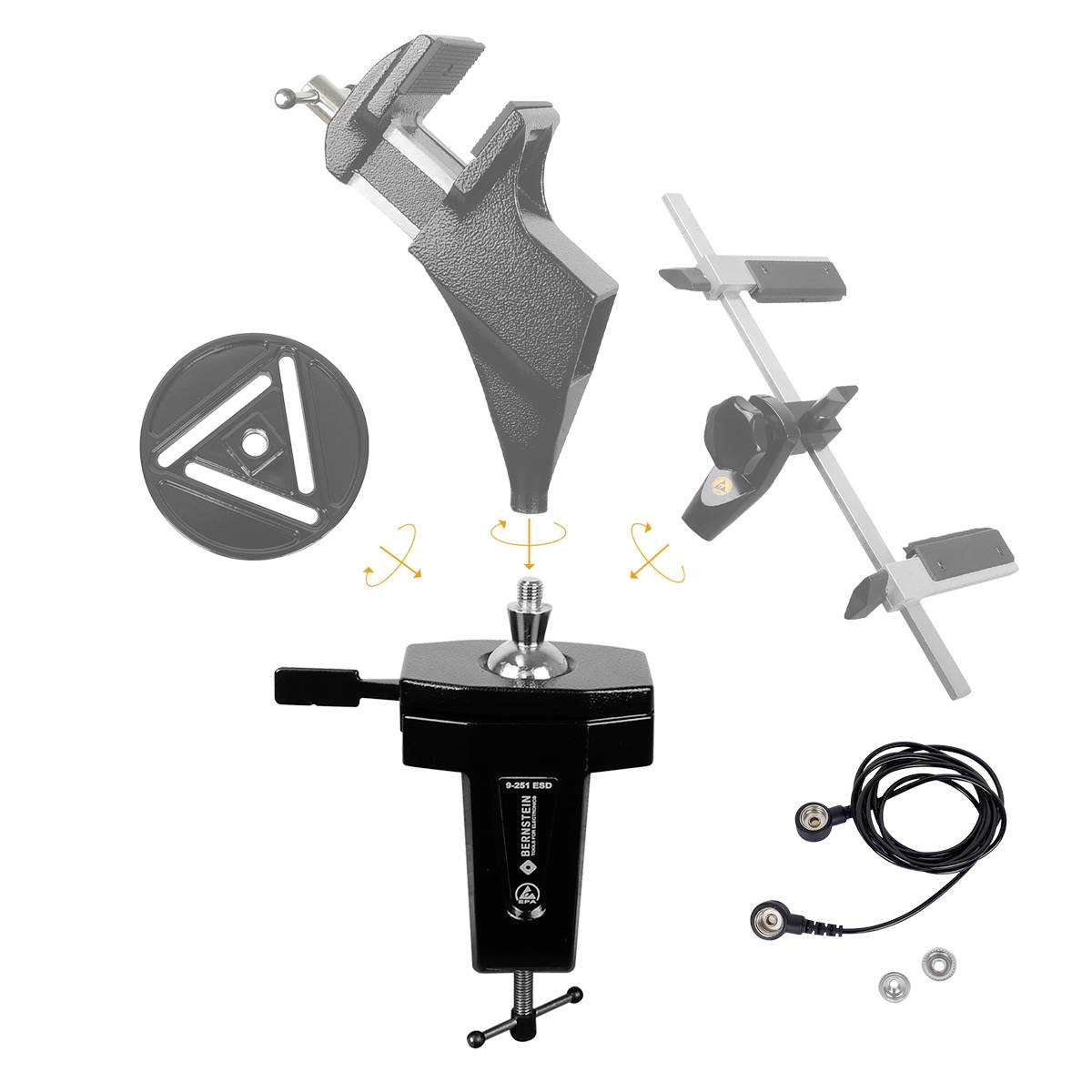

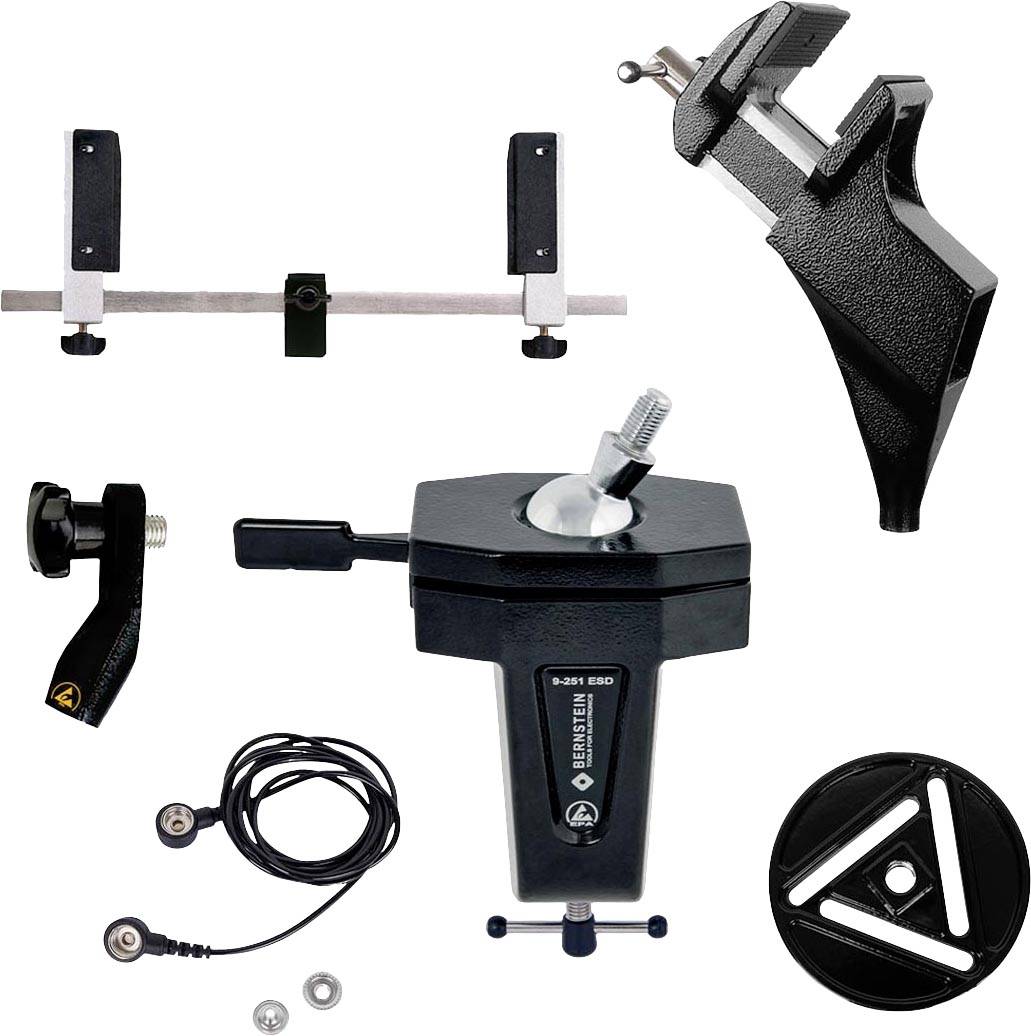

Inkluderet i leveringen
- 9-251 ESD-kugleled-understel SPANNFIX til påklemning (gevindtap 20 mm)
- 9-252 ESD-skruehoved SPANNFIX til påskruning (M12x1,5)
- 9-253 ESD printkortholdere til påskruning (M12x1,5)
- 9-254 ESD Universal-spændeplade SPANNFIX til påskruning (M12x1,5)
- 9-255 ESD vinkeladapter SPANNFIX til påskruning (M12x1,5)
- 9-343-1 ESD jordledning 1 MOhm, 1800 mm 2DK 10/10
