Benning EV 3-3 Wallboxtester
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Indgangsspænding: 1-faset: Op til 300 V 3-faset: Op til 510 V.
- Maksimal teststrøm 10 A.
- Beskyttelsesklasse: II (dobbelt isolering)
- Tilsmudsningsgrad: 2
- OVERHOLDER STANDARD IHT. IEC / DIN 61010-1 (VDE 0411-1), IEC / DIN 61010-2-30 (VDE 0411-2-030)
- Overspændingsgrad: Cat II 300 V mod jord
- Produkttype
Wallboxtester
Fabriksstandard
- Målekategori
CAT II 300 V
- Dim.
(B x H x T) 65.0000 x 47.0000 x 47.0000 mm
IP40
- DIN-Norm
DIN VDE 0100
- Bredde
65.0000 mm
- H
47.0000 mm
- Type
EV 3-3
- Specifikationer
RCD/FI test
- D
47.0000 mm
- UKCA
Ikke relevant
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3412966 Benning EV 3-3 Wallboxtester
Beskrivelse

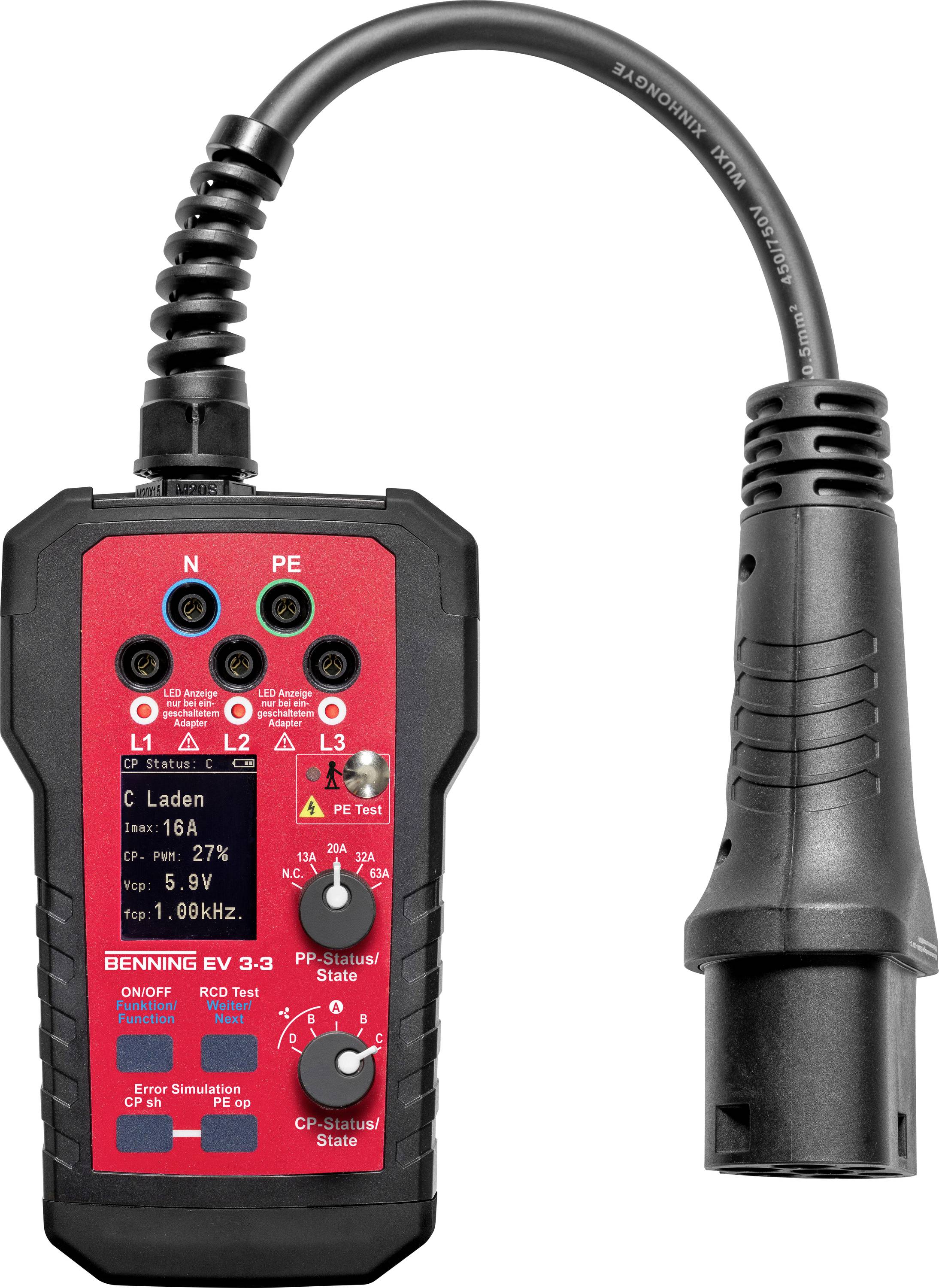

Benning Benning EV 3-3 kan bruges enlige til funktionskontrol og fejlfinding af E-ladestationer. I forbindelse med et egnet installationstester, kan effektiviteten af beskyttelsesforanstaltningerne iht. standard også dokumenteres. Wallboxtester og måleadapter Benning EV 3-3 giver mulighed for en nem og hurtig funktionskontrol og fejlfinding på wallboxen. Sammen med IT 200 / IT 130 muliggør den desuden sikkerheds- og funktionskontrol af ladestationer til el-køretøjer i henhold til din VDE 0100-600 (IEC 60364-6).
Anbefalet installationstester
Benning IT 200
Auto Sequence®-installationstester til rationel kontrol og dokumentation af elektriske anlæg og EV-ladestationer (Wallbox) til opladning 3.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Anbefalet installationstester
Benning IT 200
Auto Sequence®-installationstester til rationel kontrol og dokumentation af elektriske anlæg og EV-ladestationer (Wallbox) til opladning 3.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Simulering af køretøjets status A, B, C, D.
- Analyse af CP- og PP-signal (bilens status, signalspænding, frekvens, impulsforhold)
- PE-test (advarsel mod tilliggende fasespænding på beskyttelseslederen)
- Udløsning af 30 mA AC og 6 mA DC fejlstrømsbeskyttelse med tidsmåling
- Drejefeltsmåling
- Spændingsmåling
- Simulering af fejl CP kortlukket og PE afbrudt
Inkluderet i leveringen
- EV 3-3
- Måleadapter
- Beskyttelsestaske
- Betjeningsvejledning
