Benning 11001243 EV 3-1 Wallbox-stikdåsetester
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
eMobility ladeelektronik
- Wallboxtester og måleadapter til funktionstest med type 2 ladestik
Tekniske specifikationer
- Signaludgang: Ja
- Simulering af køretøjets status: Ja
- Statusvisning opladning: Ja
- Dybde: 0 mm
- Produkttype
Wallbox-stikdåsetester
- Ladetilstand
Mode 3
- Beskyttelsesklasse
CAT II
- UKCA
Ikke relevant
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3730915 Benning 11001243 EV 3-1 Wallbox-stikdåsetester
Beskrivelse

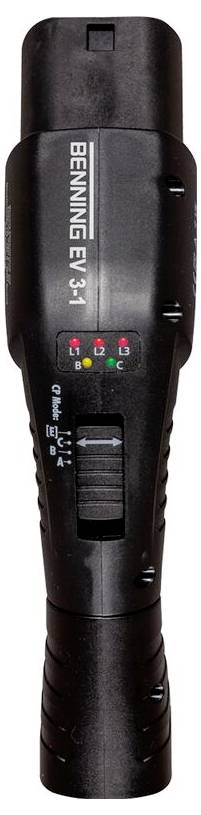

Benning EV 3-1. Wallboxtester og måleadapter
Benning EV 3-1 giver mulighed for enkel og hurtig funktionskontrol og fejlfinding på Wallbox. I forbindelse med et egnet installationstester, kan sikkerheds- og funktionsprøvning af AC-ladestationer (Wallbox) til el-køretøjer iht. din VDE 0100-600 (IEC 60364-6) og din VDE 0105-100 (en 50110) iht. standard demonstreres. Kompatibel med 1- og 3-faset ladestationer (EVSE) af opladnings-tilstand 3 med type-2-stikforbindelser. Gør det muligt at kontrollere Wallbox's funktion nemt og få kontakt til installationstestapparatet med opladeren. Simulering af forskellige køretøjtilstande: A (ikke forbundet), B (forbundet, ikke klar), C (opladning uden ventilation), E (fejl, kortslutning mellem CP-PE). Visning af udgangsspænding (L1/L2/L3) og køretøjtilstande (B/C) via farvede LED'er. Kontrol af EVSE-låsesystem fra status B (frigivelse af ladekablet blokeres) 4 mm bøsninger (L1/L2/L3/N/PE) for enkel forbindelse med installationstester. 4 mm hunstik (CP-signal) til analyse af CP-signalet via et oscilloskop/multimeter. Kan anvendes til alle gængse ladestationer (Wallbox) med ladestik og fast tilsluttet ladekabel type 2. På grund af den nemme håndtering også til betjening af elektroteknisk uddannede personer (EuPS). Målekategori CAT II 300 V.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Benning EV 3-1 giver mulighed for enkel og hurtig funktionskontrol og fejlfinding på Wallbox. I forbindelse med et egnet installationstester, kan sikkerheds- og funktionsprøvning af AC-ladestationer (Wallbox) til el-køretøjer iht. din VDE 0100-600 (IEC 60364-6) og din VDE 0105-100 (en 50110) iht. standard demonstreres. Kompatibel med 1- og 3-faset ladestationer (EVSE) af opladnings-tilstand 3 med type-2-stikforbindelser. Gør det muligt at kontrollere Wallbox's funktion nemt og få kontakt til installationstestapparatet med opladeren. Simulering af forskellige køretøjtilstande: A (ikke forbundet), B (forbundet, ikke klar), C (opladning uden ventilation), E (fejl, kortslutning mellem CP-PE). Visning af udgangsspænding (L1/L2/L3) og køretøjtilstande (B/C) via farvede LED'er. Kontrol af EVSE-låsesystem fra status B (frigivelse af ladekablet blokeres) 4 mm bøsninger (L1/L2/L3/N/PE) for enkel forbindelse med installationstester. 4 mm hunstik (CP-signal) til analyse af CP-signalet via et oscilloskop/multimeter. Kan anvendes til alle gængse ladestationer (Wallbox) med ladestik og fast tilsluttet ladekabel type 2. På grund af den nemme håndtering også til betjening af elektroteknisk uddannede personer (EuPS). Målekategori CAT II 300 V.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
