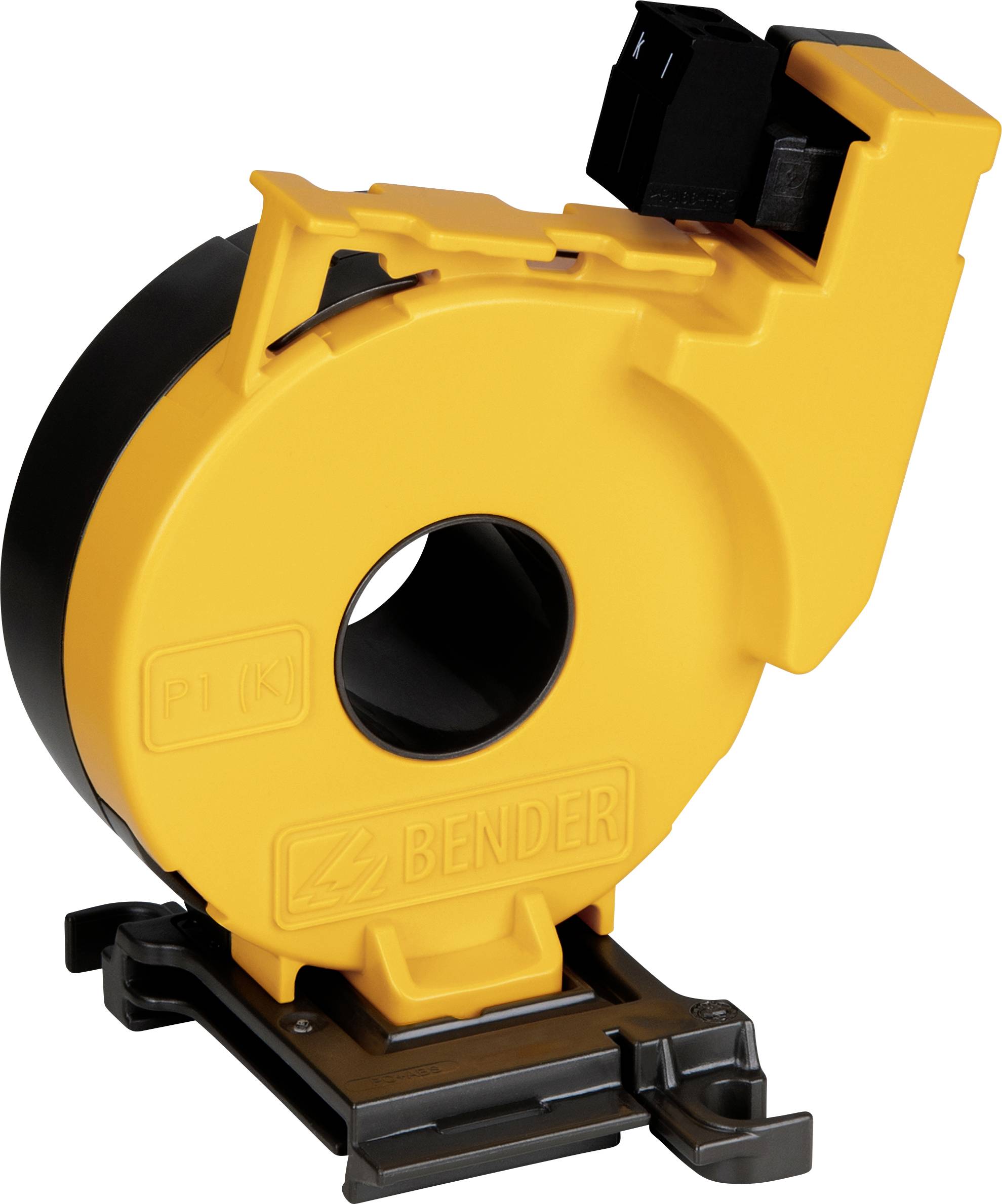

Bender CTAC20 B98110005 Målestrøm-omformer Primærstrøm 63 A Ledningsgennemføring Ø:20 mm 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
11 stk.
Antal
Total (792,00 kr. / stk.r)
792,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
strømkonverter
- Ledningsgennemføring Ø 20 mm
Tekniske specifikationer
- Mærkespænding: 800 V
- Overspændingskategori: III
- Nominel impulsspænding/tilsmudsningsgrad: 8 kV/3
- CTAC-el-translat-el-kreds…
- Primær beregnings-differencestrøm: 10 A.
- Sekundær beregningsdifferencestrøm: 0,0167 A.
- Mærkeudveksling KN: 10/0,0167 A.
- Nominel garanti: Maks. 180 Ω
- Nominel effekt 0,05 VA
- Termisk målingsvedvarende differencestrøm Icth: 30 A.
- Termisk målingskorttidsstrøm Ith: 60 x Icth = 2,4 kA/1 s.
- Dimensionerings-spændingsimpuls: 2,5 x Ith = 6,0 kA/40 ms
- Mærkestrøm i
- CTAC20 ved IΔn ≥ 30 mA 40 A.
- CTAC20 ved IΔn ≥ 300 mA 63 A.
- Stiktype MSTB 2,5/2-ST-5,08
- Phoenix Contact
- Tilslutningstype: Skrueklemmer
- Arbejdstemperatur -25…+70 °C
- Kapslingsklasse, indbygning (din en 60529) IP40
- Beskyttelsesklasse klemmer (din en 60529) IP20
- Brandfarlighedsklasse UL94 V-0
- Produkttype
Målestrøm-omformer
- Primærstrøm
63 A
- Ledningsgennemføring Ø
20 mm
- Type
CTAC20
- Dim.
(L x B x H) 60 x 75 x 82 mm
- Bredde
75 mm
- H
82 mm
- L
60 mm
Dokumenter og downloads
Datablad
Datablad 2372855 Bender CTAC20 B98110005 Målestrøm-omformer Primærstrøm 63 A Ledningsgennemføring Ø:20 mm 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2372855 Bender CTAC20 B98110005 Målestrøm-omformer Primærstrøm 63 A Ledningsgennemføring Ø:20 mm 1 stk
Beskrivelse
Målestrømtransformeren i CTAC-serien er meget følsomme målestrømomformer, som omsætter AC-strømme i forbindelse med differensstrøms-overvågnings- og udstøder-apparater i serie RCM eller RCMS til et analyserbart signal.
Desuden er de egnet til anvendelse i steder med isoleringsfejlfinding til IT-systemer (EDS). De skal anvendes til at måle den strøm, der genereres af en teststrømgenerator PGH eller ISOMETER® iso685. Prøvningsstrømmen omsættes i et værdibart målesignal i forbindelse med isolationsfejlsøgningsapparater i serie EDS.
Forbindelsen til de pågældende enheder sker via en to-leder.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Desuden er de egnet til anvendelse i steder med isoleringsfejlfinding til IT-systemer (EDS). De skal anvendes til at måle den strøm, der genereres af en teststrømgenerator PGH eller ISOMETER® iso685. Prøvningsstrømmen omsættes i et værdibart målesignal i forbindelse med isolationsfejlsøgningsapparater i serie EDS.
Forbindelsen til de pågældende enheder sker via en to-leder.
