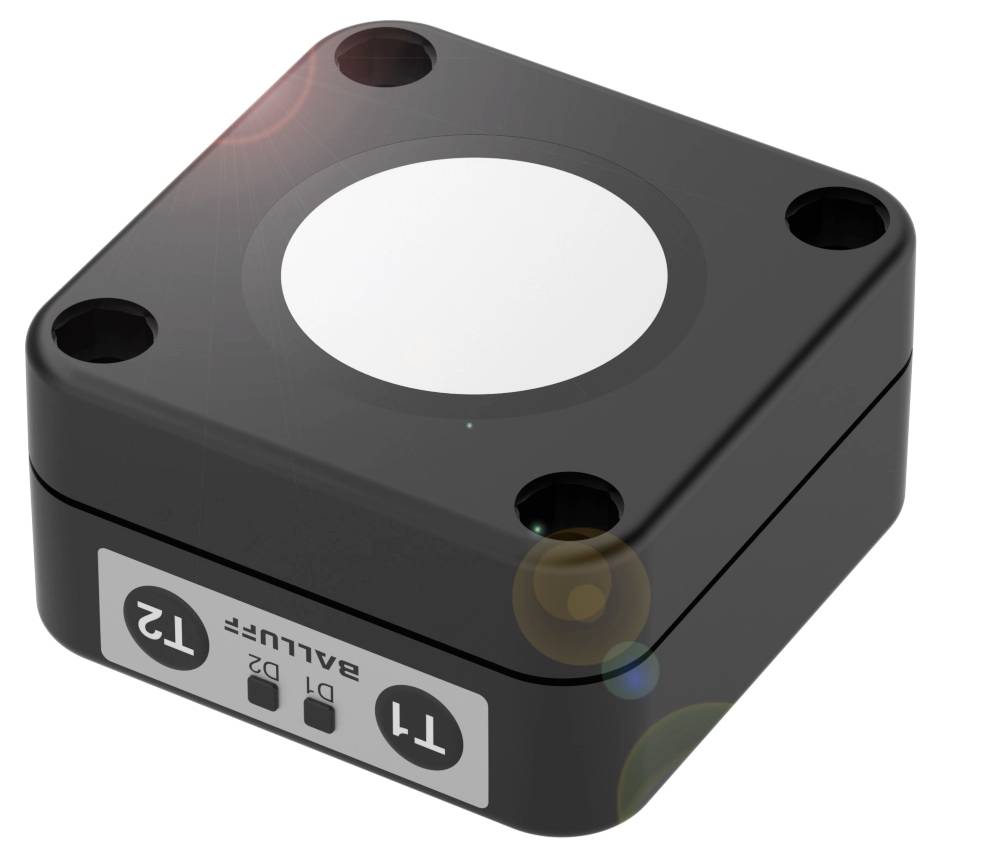

BALLUFF Ultralydssensor Ultralyd NPN, skifter;PNP, skifter BUS006C
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydssensor
Min. driftsspænding
9 V
Driftsspænding maks.
30 V
Type
BUS006C
Tilslutning
Stik M12, 5 polet
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Kasseformet
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/NC) modtakt
- Interface: IO-Link 1.0
- Kabinetmateriale: PBT
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Kasseformet
- Driftsspænding Ub: 9...30 VDC
- Kabinetmateriale: PBT
- Rækkevidde 350...5000 mm
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/NC) modtakt
- Skiftefrekvens 4 Hz
- Interface: IO-Link 1.0
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Mål 62.2 x 62.2 x 32.7 mm
- Fastgørelse: 4-huls skruefastgørelse|skruer M8
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 9...30 VDC
- Skiftefrekvens 4 Hz
- Tilslutning: M12x1-stik, 5-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 3400 mm
- MTTF (40 °C): 389 a
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/|NC) modtakt
- Kabinetmateriale: PBT
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Udgangsstrøm max. 100 mA
- Procesdata OUT: Afstandsværdi|koblingstilstand
- Procescyklus min.: 43 ms
- Serie: Q62K1
- Display: 2 x trefarver - LED
- Justering: Knap (2x)
- Opbevaringstemperatur: -40... 85 °C.
- Hysterese H maks.: 50 mm
- Anvendelse: Afstandsmåling|objektregistrering
- Måleområde 350...5000 mm
- Driftstype: IO-link|refleksionstaster (koblingspunkt)|refleksionstaster (vindue)|refleksionsfotocelle
- Indgangfunktion: SIO-tilstand/IO-Link-tilstand
- Strømforbrug max. 60 mA
- Synkronisering: Intern, maks. 10 sensorer
- Ultralydsfrekvens 120 kHz
- Opløsning: ≤ 0.180 mm
- Repeterbarhed: ± 0.15 % FS
- Interface: IO-Link 1.0
- Indstillingsmulighed interface: Koblingspunkt (2x til vinduer)|SIO-tilstand/IO-link-tilstand|målefilter|hysterese|filterstyrke (10 trin)|driftstype|område forgrundens|agnoverblænding/åbner|fabriksindstilling (reset)
- Produkttype
Ultralydssensor
- Type
BUS006C
- Tilslutning
Stik M12, 5 polet
- Driftsspænding
24
- Min. driftsspænding
9 V
- Driftsspænding maks.
30 V
- Driftsspænding
9 - 30 V
- Udgange
NPN, skifter;PNP, skifter
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- Indhold
1 stk
- L
32.7 mm
- Bredde
62.2 mm
- H
62.2 mm
- Dim.
(L x B x H) 32.7 x 62.2 x 62.2 mm
- Variant
Ultralyd
- Tilladt strømbelastning per stikplads
100 mA
- Kabinetmateriale
PBT
- Materiale
PBT
- Nominel spænding
30 V
- Koblingsafstand (max.)
3400 mm
- Kontaktfrekvens
4 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416167 BALLUFF Ultralydssensor Ultralyd NPN, skifter;PNP, skifter BUS006C
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416167 BALLUFF Ultralydssensor Ultralyd NPN, skifter;PNP, skifter BUS006C
Beskrivelse
Berøringsfrit mål fyldningsstand, højde eller forhæng, kan anvendes universelt, arbejder den uafhængigt af farve og overfladebeskaffenhed. Høj opløsning, store rækkevidder og små blindzoner sikrer den yderste præcision. Ultralyds-sensorerne adskiller sig via deres spændings- eller strømudgang og varianter med ekstra kontaktudgang. Konstruktion=kasseformet, interface=IO-Link 1.0, koblingsudgang=PNP/NPN sluttekontakt/brydekontakt (NO/NC) modtakt, tilslutning=stikforbindelse, M12x1-stik, 5-polet, husmateriale=PBT, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=350...5000 mm, koblingsfrekvens=4 Hz, godkendelse/konformitet=cULus LISTEDCEeEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=9...30 VDC
