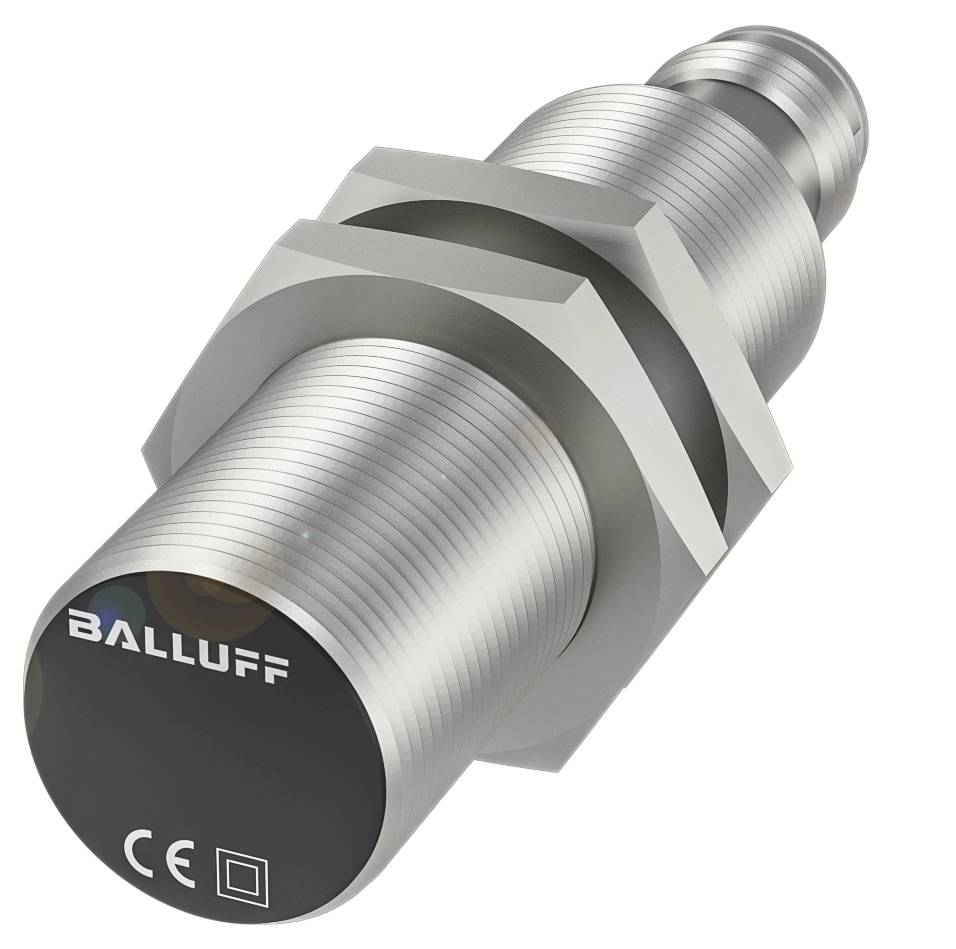

BALLUFF Tilnærmelseskontakt Induktiv BES M18MI-PSC80B-S04G BES008L M18 x 1 Flugter med PNP, lukker (Ø x H) 18 mm x 66 m
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Tilnærmelseskontakt
Driftsspænding maks.
30 V/DC
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
8.0 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 18 x 66 mm
- Konstruktion M18x1
- Flugtende indbygning
- Rækkevidde: Ca. 8 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 66 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 3-polet
- Konstruktion M18x1
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, nikkelfri belagt
- Rækkevidde: Ca. 8 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 1300 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -40...85 °C.
- Yderligere egenskaber:
- Mål: Dia. 18 x 66 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 30 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 8 mA
- Tomgangsstrøm IO maks., uden dæmper: 2 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 1300 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 3-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 6.4 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 8.0 mm
- Realkoblingsafstand Sr: 8 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 15 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 465 a
- Aktiv flade, materiale: PBT
- Kabinettets materiale mekaniske egenskaber: Messing, nikkelfri belagt
- Tilspændingsmoment 25 Nm
- Størrelse M18x1
- Fastgørelseslængde 50.5 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Mærke: Global
- Emballage-type
Piece
- Produkttype
Tilnærmelseskontakt
- Type
BES M18MI-PSC80B-S04G
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
8.0 mm
- Udgange
PNP, lukker
- Kabinetmateriale
Messing
PBT
- Variant
Induktiv
- Indbygningstype
Flugter med
- Størrelse
M18 x 1
- Tilslutning
M12, 3-polet
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
IP68
- L
66 mm
- H
66 m
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 66 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
1300 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417177 BALLUFF Tilnærmelseskontakt Induktiv BES M18MI-PSC80B-S04G BES008L M18 x 1 Flugter med PNP, lukker (Ø x H) 18 mm x 66 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417177 BALLUFF Tilnærmelseskontakt Induktiv BES M18MI-PSC80B-S04G BES008L M18 x 1 Flugter med PNP, lukker (Ø x H) 18 mm x 66 m
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=dia. 18 x 65 mm, konstruktion=M18x1, indbygning=i niveau, rækkevidde=8 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=1000 Hz, husmateriale=messing, overfladebeskyttelse=nikkelfri belægning, aktiv flade, materiale=PBT, tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP68, godkendelse/overensstemmelse=CEcULusEACEEE
