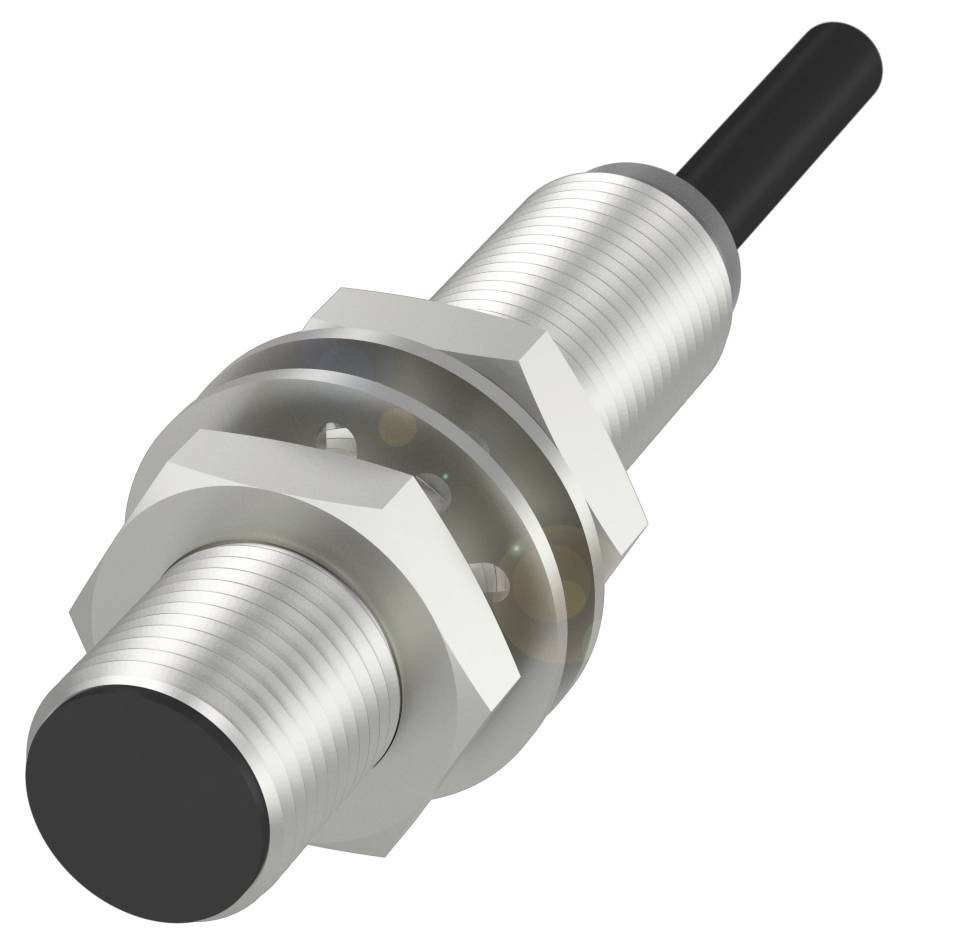

BALLUFF Tilnærmelseskontakt Induktiv BES M12MI-PSC40B-BP02 BES0061 M12 Flugter med PNP, lukker (Ø x H) 12 mm x 53 m Piec
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Tilnærmelseskontakt
Driftsspænding maks.
30 V/DC
Udgange
PNP, lukker
Koblingsafstand (max.)
4 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 53 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: Ca. 4 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 53 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 2.00 m, TPU
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, nikkelfri belagt
- Rækkevidde: Ca. 4 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 2500 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 53 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 21 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 5 mA
- Tomgangsstrøm IO maks., uden dæmper: 2 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 2500 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 1.5 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 3.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 4 mm
- Realkoblingsafstand Sr: 4 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 640 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 10 Nm
- Størrelse: M12x1
- Fastgørelseslængde 50.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Tilslutningstype: Kabel, 2.00 m, TPU
- Kabeldiameter D: 4.60 mm
- Kabellængde L: 2 m.
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: Messing, nikkelfri belagt
- Kappemateriale: TPU
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 3
- Ledertværsnit: 0.34 mm²
- Mærke: Global
- Emballage-type
Piece
- Produkttype
Tilnærmelseskontakt
- Type
BES M12MI-PSC40B-BP02
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Udgange
PNP, lukker
- Kabellængde
2 m
- Koblingsafstand (max.)
4 mm
- Kontaktfrekvens
2500 Hz
- Variant
Induktiv
- Tilslutning
Kabel
- Indbygningstype
Flugter med
- Størrelse
M12
- Kabinetmateriale
Messing
PBT
- Kontakttype
1 x sluttekontakt
IP68
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
53 mm
- H
53 m
- (Ø)
12 mm
- Dim.
(Ø x H) 12 mm x 53 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417241 BALLUFF Tilnærmelseskontakt Induktiv BES M12MI-PSC40B-BP02 BES0061 M12 Flugter med PNP, lukker (Ø x H) 12 mm x 53 m Piec
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417241 BALLUFF Tilnærmelseskontakt Induktiv BES M12MI-PSC40B-BP02 BES0061 M12 Flugter med PNP, lukker (Ø x H) 12 mm x 53 m Piec
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=dia. 12 x 53 mm, konstruktion=M12x1, indbygning=i niveau, rækkevidde=4 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=2500 Hz, husmateriale=messing, overfladebeskyttelse=nikkelfri belægning, aktiv flade, materiale=PBT, tilslutning=kabel, 2.00 m, TPU, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP68, godkendelse/overensstemmelse=CEcULusEACEEE
