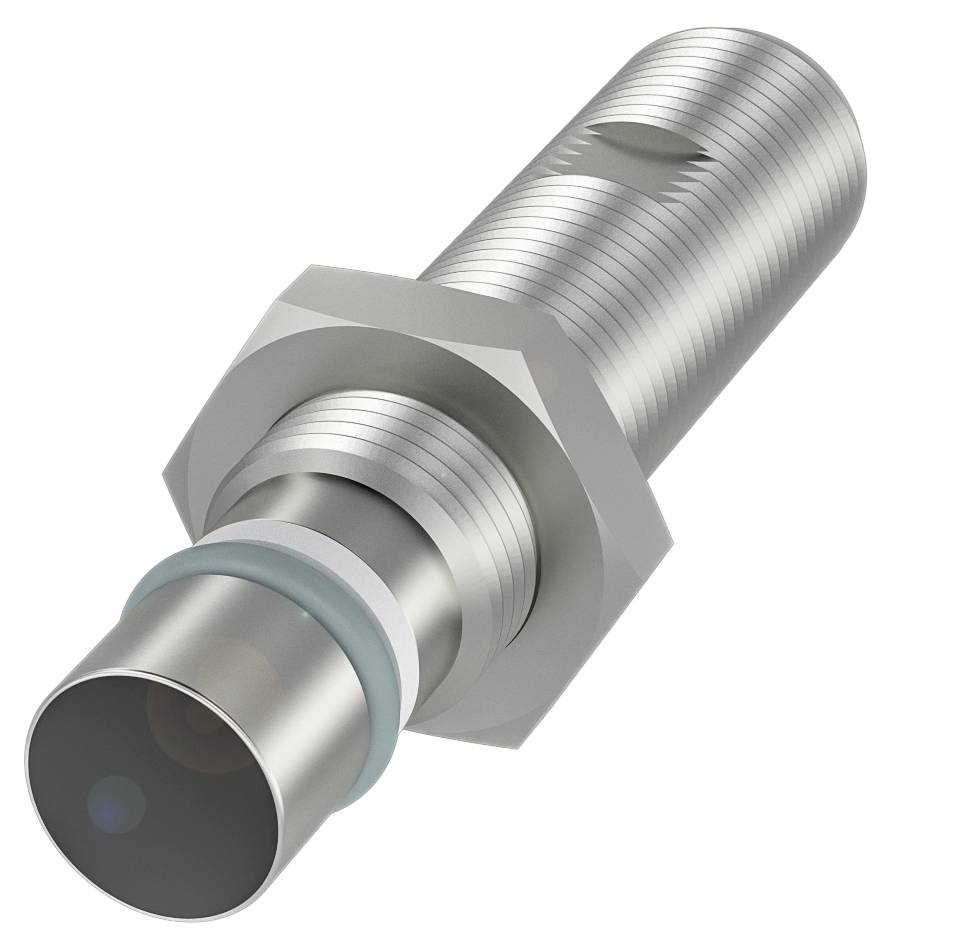

BALLUFF Sensor Induktiv BHS B265V-PSD15-S04 BHS0061 M12 Flugter med PNP, lukker (Ø x L) 12 mm x 56 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Koblingsafstand (max.)
1.5 mm
Udgange
PNP, lukker
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 56 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Indbygningslængde fra anlægsflade: 15 mm
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 56 mm
- Aktivt areal, materiale: Keramik
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 500 bar
- Flugtende indbygning
- Indbygningslængde fra anlægsflade: 15 mm
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 400 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...120 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 56 mm
- Fastgørelse: M12x1
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 33.0 kOhm + 2D
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 20 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 8 mA
- Tomgangsstrøm IO maks., uden dæmper: 8 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 400 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.21 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 15 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 500 a
- Aktivt areal, materiale: Keramik
- Tilspændingsmoment: 15 Nm ±10 %
- Størrelse: M12x1
- Fastgørelseslængde 24.50 mm
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål
- Støttemateriale: PTFE
- Tætningsring, størrelse: 6.75 × 1.78 mm
- Trykstyrke max. 500 bar
- Trykstyrke, bemærkning: Oliebestandig
- Emballage-type
Piece
- Produkttype
Sensor
- Type
BHS B265V-PSD15-S04
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Koblingsafstand (max.)
1.5 mm
- Udgange
PNP, lukker
- Kabinetmateriale
Rustfrit stål
Keramik
- Variant
Induktiv
- Materiale-egenskaber
rustfri
- Indbygningstype
Flugter med
- Størrelse
M12
- Tilslutning
M12, 4-polet
- Specifikationer
Oliebestandig
- Min. Temperatur
-25 °C
- Maks. temperatur
120 °C
IP68
- L
56 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 56 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
400 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417196 BALLUFF Sensor Induktiv BHS B265V-PSD15-S04 BHS0061 M12 Flugter med PNP, lukker (Ø x L) 12 mm x 56 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417196 BALLUFF Sensor Induktiv BHS B265V-PSD15-S04 BHS0061 M12 Flugter med PNP, lukker (Ø x L) 12 mm x 56 mm Piece
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Induktiv sensor, dia. 12 x 56 mm, stik, sluttekontakt (NO), nominel afbryderafstand Sn=1.5 mm, i niveau, 500 bar, oliefast, husmateriale=rustfrit stål, aktiv flade, materiale=keramik
