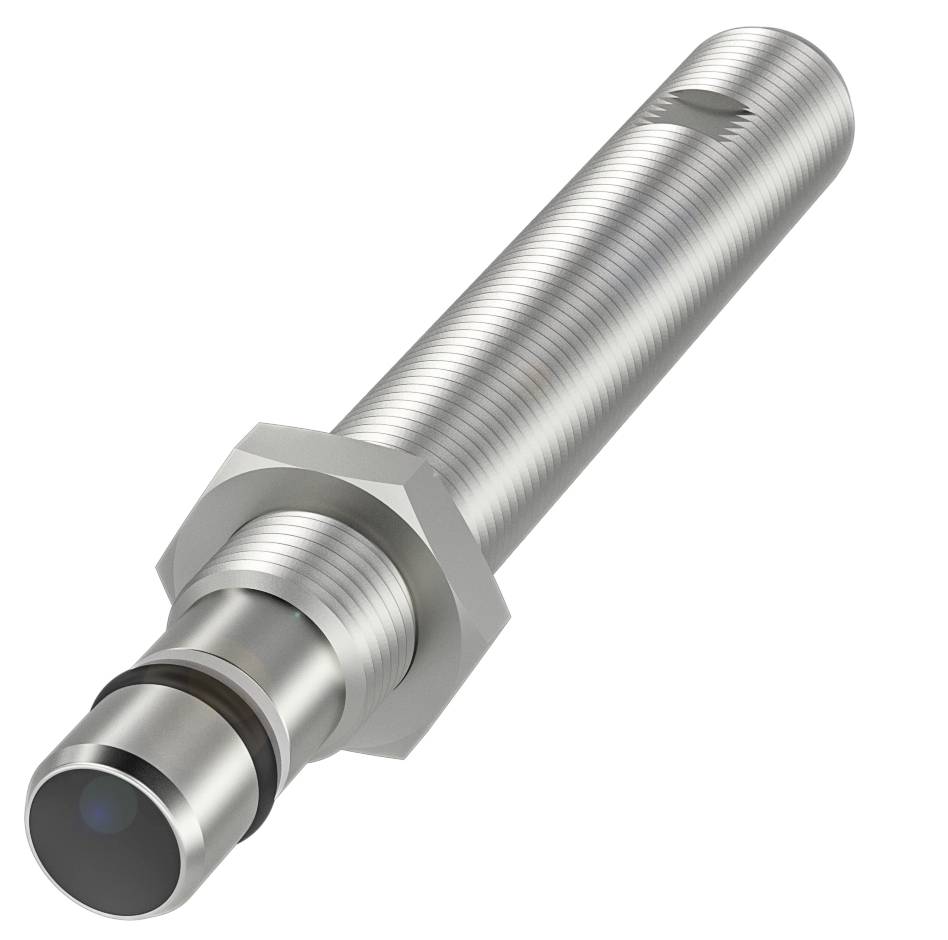

BALLUFF Sensor Induktiv BES 516-300-S300-S4-D BHS004C Flugter med PNP, lukker (Ø x H) 12 mm x 93 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
1.5 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 93 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 93 mm
- Aktiv flade, materiale: EP
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 500 bar
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 1000 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...80 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 93 mm
- Fastgørelse: M12x1
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 1 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 1000 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 720 a
- Aktiv flade, materiale: EP
- Tilspændingsmoment: 15 Nm ±10 %
- Størrelse: M12x1
- Fastgørelseslængde 58.60 mm
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål
- Afvigelse fra basistype: 10e7 / L=17,9
- Støttemateriale: PTFE
- Tætningsring, størrelse: 5.3 × 2.4 mm
- Trykstyrke max. 500 bar
- Trykstyrke, bemærkning: Oliebestandig
- Emballage-type
Piece
- Produkttype
Sensor
- Type
BES 516-300-S300-S4-D
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
1.5 mm
- Udgange
PNP, lukker
- Kabinetmateriale
Rustfrit stål
EP
- Variant
Induktiv
- Materiale-egenskaber
rustfri
- Indbygningstype
Flugter med
- Tilslutning
M12, 4-polet
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
IP68
- L
93 mm
- H
93 m
- (Ø)
12 mm
- Dim.
(Ø x H) 12 mm x 93 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
1000 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416980 BALLUFF Sensor Induktiv BES 516-300-S300-S4-D BHS004C Flugter med PNP, lukker (Ø x H) 12 mm x 93 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416980 BALLUFF Sensor Induktiv BES 516-300-S300-S4-D BHS004C Flugter med PNP, lukker (Ø x H) 12 mm x 93 m Piece
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Mål=dia. 12 x 93 mm, konstruktion=M12x1, indbygning=i niveau, rækkevidde=1.5 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=1000 Hz, husmateriale=rustfrit stål, aktiv flade, materiale=EP, tilslutning=stikforbindelse, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...80 °C, trykstyrke maks.=500 bar, beskyttelsesklasse=IP68, godkendelse/overensstemmelse=CEcULusEACEEE
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
