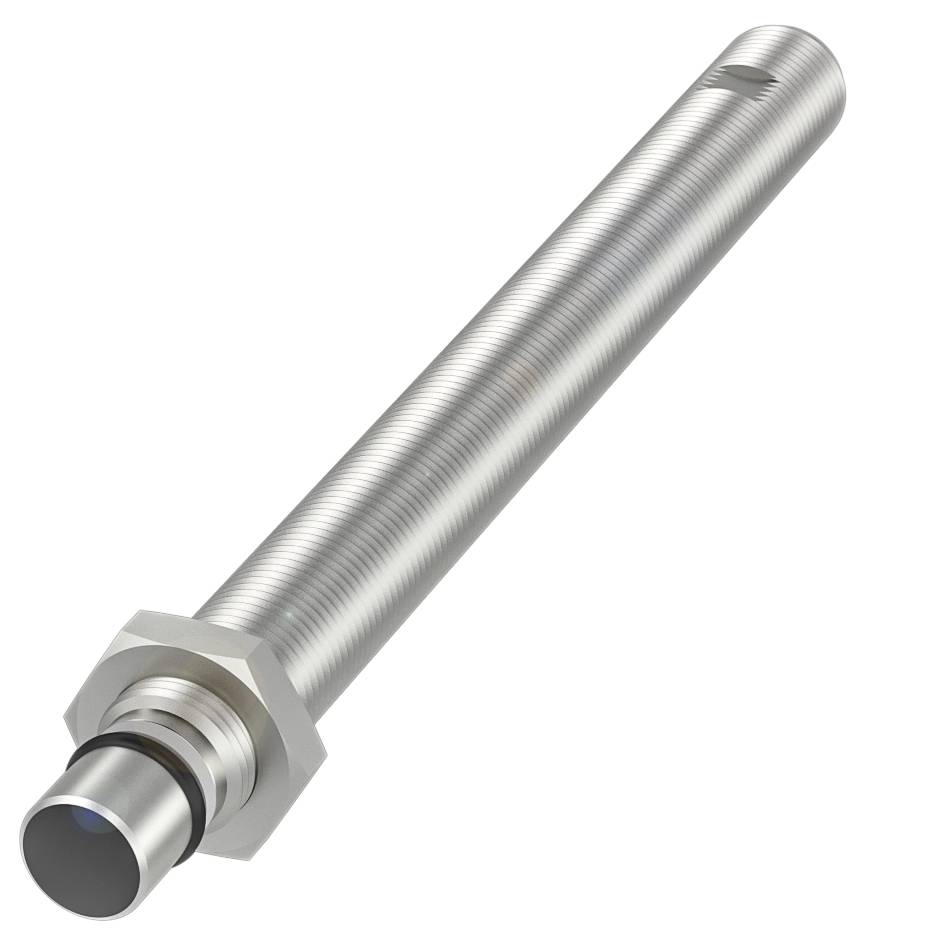

BALLUFF Sensor Induktiv BES 516-300-S164-S4-D BHS0023 Flugter med PNP, lukker (Ø x L) 12 mm x 138 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Koblingsafstand (max.)
1.5 mm
Udgange
PNP, lukker
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 138 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 138 mm
- Aktiv flade, materiale: EP
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Trykstyrke max. 500 bar
- Flugtende indbygning
- Kabinetmateriale: Rustfrit stål (1.4104)
- Rækkevidde: ca. 1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 1000 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...80 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 138 mm
- Fastgørelse: M12x1
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 1 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 1000 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 720 a
- Aktiv flade, materiale: EP
- Tilspændingsmoment: 15 Nm ±10 %
- Størrelse: M12x1
- Fastgørelseslængde 109.60 mm
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål (1.4104)
- Afvigelse fra basistype: Kabinetlængde
- Støttemateriale: PTFE
- Tætningsring, størrelse: 5.3 × 2.4 mm
- Trykstyrke max. 500 bar
- Trykstyrke, bemærkning: Oliebestandig
- Produkttype
Sensor
- Type
BES 516-300-S164-S4-D
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Koblingsafstand (max.)
1.5 mm
- Udgange
PNP, lukker
- Kabinetmateriale
Rustfrit stål
EP
- Variant
Induktiv
- Indbygningstype
Flugter med
- Tilslutning
M12, 4-polet
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
IP68
- L
138 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 138 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
1000 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416900 BALLUFF Sensor Induktiv BES 516-300-S164-S4-D BHS0023 Flugter med PNP, lukker (Ø x L) 12 mm x 138 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416900 BALLUFF Sensor Induktiv BES 516-300-S164-S4-D BHS0023 Flugter med PNP, lukker (Ø x L) 12 mm x 138 mm
Beskrivelse
Vores højt trykfaste induktive sensorer holder til et tryk på op til 500 bar. De er derfor perfekt egnede til positionsovervågning af din hydraulik, som for eksempel til kontrol med endestop på hydrauliske cylindre eller til overvågning af ventilpositioner. Induktiv sensor, dia. 12 x 138 mm, stik, sluttekontakt (NO), nominel afbryderafstand Sn=1.5 mm, i niveau, 500 bar, oliefast, husmateriale=rustfrit stål (1.4104), aktiv flade, materiale=EP
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
