Name: BALLUFF Refleksionsfotocelle BOS Q08M-PS-PR20-S49 BOS01T8 1 stk
Brand: BALLUFF
SKU: 3416681

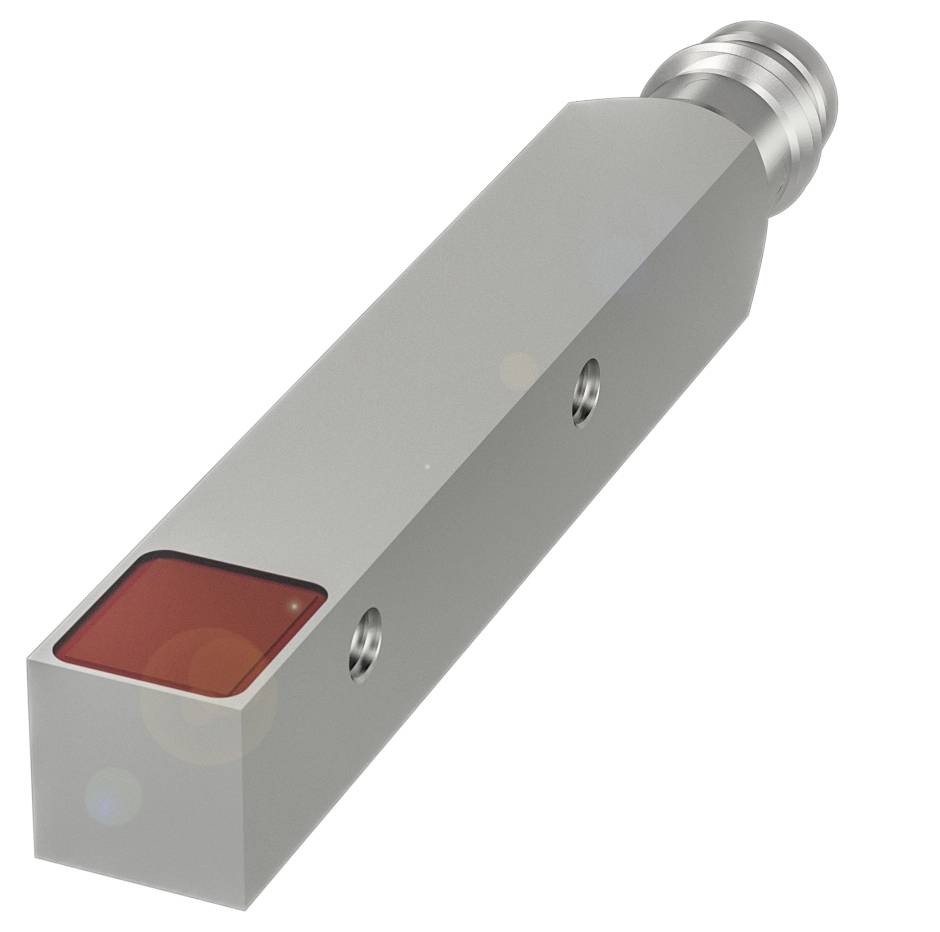

Industrisensor i rektangulær form med rødt lysvindue og metalhus.

Lignende billede

Emballage-type

Single

Produkttype

Refleksionsfotocelle

Tilslutning

M8, 3-polet

Type

BOS Q08M-PS-PR20-S49

Driftsspænding

24 V/DC

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål 8 x 59 x 8 mm
Serie: Q08M
Interface: PNP sluttekontakt (NO)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Refleksionsfotocelle

Tekniske specifikationer

Vigtigste kendetegn:Mål: 8 x 59 x 8 mm
Aktivt areal, materiale: PMMA
Tilslutning: Stik, M8x1-stik, 3-polet
Serie: Q08M
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Refleksionsfotocelle
Kabinetmateriale: Zink, trykstøbt, forniklet
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 3.0 mm lysafgivelse
Rækkevidde: 01 m
Interface: PNP sluttekontakt (NO)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Optoelektronisk sensor
Mål 8 x 59 x 8 mm
Fastgørelse: Skrue M3
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 100 mA
Mærkeisolationsspænding UI: 75 V DC
Standby-fortræk tv maks.: 20 ms
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 0.5 µF
Restripplespænding maks. (% af UE): 10 %
Skiftefrekvens 500 Hz
Tilslutning: Stikforbindelse, M8x1-stik, 3-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Nominel koblingsafstand Sn: 1 m.
MTTF (40 °C): 972.7 a
Aktivt areal, materiale: PMMA
Koblingsudgang: PNP sluttekontakt (NO)
Kabinetmateriale: Zink, trykstøbt, forniklet
EN 60068-2-27, chokket: Halvsinus, 30 gn, 11 ms, 3x6|halvsinus 100 gn, 2 ms, 3x8000
EN 60068-2-6, vibration: 10…2000 Hz, amplitude 1 mm, 30|gn, 3x5 h|10…55 Hz, amplitude 1 mm, 3x30|min.
Kapslingsklasse:IP67
Omgivelsestemperatur -5...55 °C.
Rækkevidde: 01 m
Kontakter, overfladebeskyttelse: Forgyldt
Overfladebeskyttelse: Forniklet
Serie: Q08M
Form: Quader|tilslutning 90°
Display: Grænseområde - LED gul, blinker|LED gul: Lysmodtagelse
Slukkeforkobling toff maks.: 1 ms
Slå lyd fra maks.: 1 ms
Tomgangsstrøm IO maks. ved UE: 15 mA
Spændingsfald ud maks. ved IE: 0.7 V.
Funktionsprincip optisk: Refleksionsfotocelle
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 3.0 mm lysafgivelse
Polarisationsfilter: Ja
Skiftefunktion optisk: Mørk-koblende
Strålekarakteristik: Divergent
Bølgelængde: 645 nm
Led-gruppe i henhold til IEC 62471: Fri gruppe
Referenceflektor: BOS R-2

Emballage-type: Single

Produkttype: Refleksionsfotocelle

Type: BOS Q08M-PS-PR20-S49

Driftsspænding: 24 V/DC

Kontakttype: 1 x sluttekontakt

Kontaktfrekvens: 500 Hz

Tilslutning: M8, 3-polet

Kabinetmateriale: Trykstøbt zink, forniklet

Materiale-egenskaber: Trykstøbt

Sendertype: LED, rød

Aksellængde: 645 nm

: 1 m

: IP67

D: 8 m

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3416681 BALLUFF Refleksionsfotocelle BOS Q08M-PS-PR20-S49 BOS01T8 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3416681 BALLUFF Refleksionsfotocelle BOS Q08M-PS-PR20-S49 BOS01T8 1 stk

Beskrivelse

Vores refleksionsfotocelle er særligt nem at justere på grund af generøse monteringstolerancer. De monterer kun et elektrisk apparat plus reflektor. Store reflektorer sikrer en stor rækkevidde. Fotocellerne registrerer objekter uafhængigt af overflade, farve og materiale. Takket være et polarisationsfilter er de også egnet til detektion af skinnende objekter. Optoelektronisk sensor, lyssender=LED, tilslutningstype=stikforbindelse, koblingsudgang=PNP sluttekontakt (NO), rækkevidde maks.=1 m.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
