Name: BALLUFF Refleksionsfotocelle BOS 18M-PUV-PR30-S4 BOS01J9 Polariseret retroreflekterende 1 stk
Brand: BALLUFF
SKU: 3416638

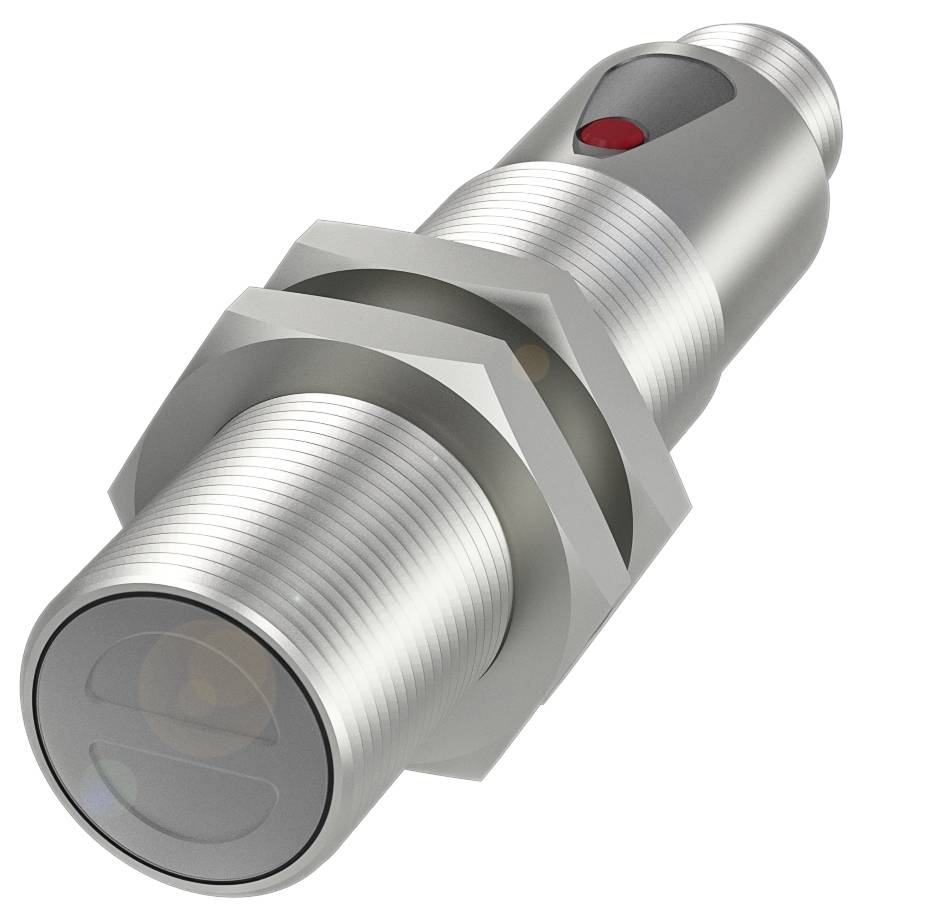

Metalsensor i cylindrisk form med ribbet overflade og rødlysende indikator på oversiden; anvendes i industrien.

Lignende billede

Produkttype

Refleksionsfotocelle

Funktioner

Polariseret retroreflekterende

Tilslutning

M12, 4-polet

Type

BOS 18M-PUV-PR30-S4

Driftsspænding

24 V/DC

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål: Dia. 18 x 75 mm
Serie 18M
Interface: PNP sluttekontakt/brydekontakt (NO/NC)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Refleksionsfotocelle

Tekniske specifikationer

Vigtigste kendetegn: Mål: Dia. 18 x 75 mm
Aktiv flade, materiale: Glas
Tilslutning: Stik, M12x1-stik, 4-polet
Serie 18M
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Refleksionsfotocelle
Kabinetmateriale: Messing, forniklet
Lystype: LED rødt lys
Rækkevidde: 05 m
Interface: PNP sluttekontakt/brydekontakt (NO/NC)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Optoelektronisk sensor
Mål: Dia. 18 x 75 mm
Fastgørelse: Møtrik M18x1
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 100 mA
Mærkeisolationsspænding UI: 75 V DC
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 0.1 µF
Restripplespænding maks. (% af UE): 15 %
Skiftefrekvens 1000 Hz
Beskyttelsesklasse: II
Tilslutning: Stikforbindelse, M12x1-stik, 4-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Nominel kontaktafstand Sn: 5 m, kan indstilles
Temperaturdrift maks. (% af Sr): 10 %
MTTF (40 °C): 400 a
Aktiv flade, materiale: Glas
Kabinetmateriale: Messing, forniklet
Rækkevidde: 05 m
Tilspændingsmoment maks.: 15 Nm|30 Nm
Indstillingsmulighed: Kontaktafstand (Sn)
Kontakter, overfladebeskyttelse: Forgyldt
Overfladebeskyttelse: Forniklet
Serie 18M
Form: Cylinder|optik lige
Display: Led grøn: Driftsspænding|grænseområde - LED gul, blinker|kortslutning - LED grøn, blinker|LED gul: Lysmodtagelse
Indstilling: Knap
Slukkeforkobling toff maks.: 0.5 ms
Tændoptræk lyd maks.: 0.5 ms
Tomgangsstrøm IO maks. ved UE: 40 mA
Spændingsfald ud maks. ved IE: 2.5 V.

Produkttype: Refleksionsfotocelle

Type: BOS 18M-PUV-PR30-S4

Funktioner: Polariseret retroreflekterende

Driftsspænding: 24 V/DC

Kontakttype: 1 x brydekontakt
1 x sluttekontakt

Kontaktfrekvens: 1000 Hz

Tilslutning: M12, 4-polet

Størrelse: M18

Kabinetmateriale: Messing (forniklet)

Materiale-egenskaber: Forniklet

Sendertype: LED, rød

: 5 m

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3416638 BALLUFF Refleksionsfotocelle BOS 18M-PUV-PR30-S4 BOS01J9 Polariseret retroreflekterende 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3416638 BALLUFF Refleksionsfotocelle BOS 18M-PUV-PR30-S4 BOS01J9 Polariseret retroreflekterende 1 stk

Beskrivelse

Vores refleksionsfotocelle er særligt nem at justere på grund af generøse monteringstolerancer. De monterer kun et elektrisk apparat plus reflektor. Store reflektorer sikrer en stor rækkevidde. Fotocellerne registrerer objekter uafhængigt af overflade, farve og materiale. Takket være et polarisationsfilter er de også egnet til detektion af skinnende objekter. Serie=18M, mål=dia. 18 x 75 mm, interface=PNP sluttekontakt/brydekontakt (NO/NC), funktionsprincip = optoelektronisk sensor, funktionsprincip optisk=refleksionsfotocelle, strålingskarakteristik=divergens, lystype = LED rødt lys, rækkevidde = 0...5 m, tilslutning = stik, M12x1-stik, 4-polet, Kabinetmateriale=messing, aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=cULusCEEACEEE

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
