Name: BALLUFF Refleksionsfotocelle BOS 18E-PA-PR20-S4 BOS01KL Retroreflekterende 1 stk
Brand: BALLUFF
SKU: 3416801

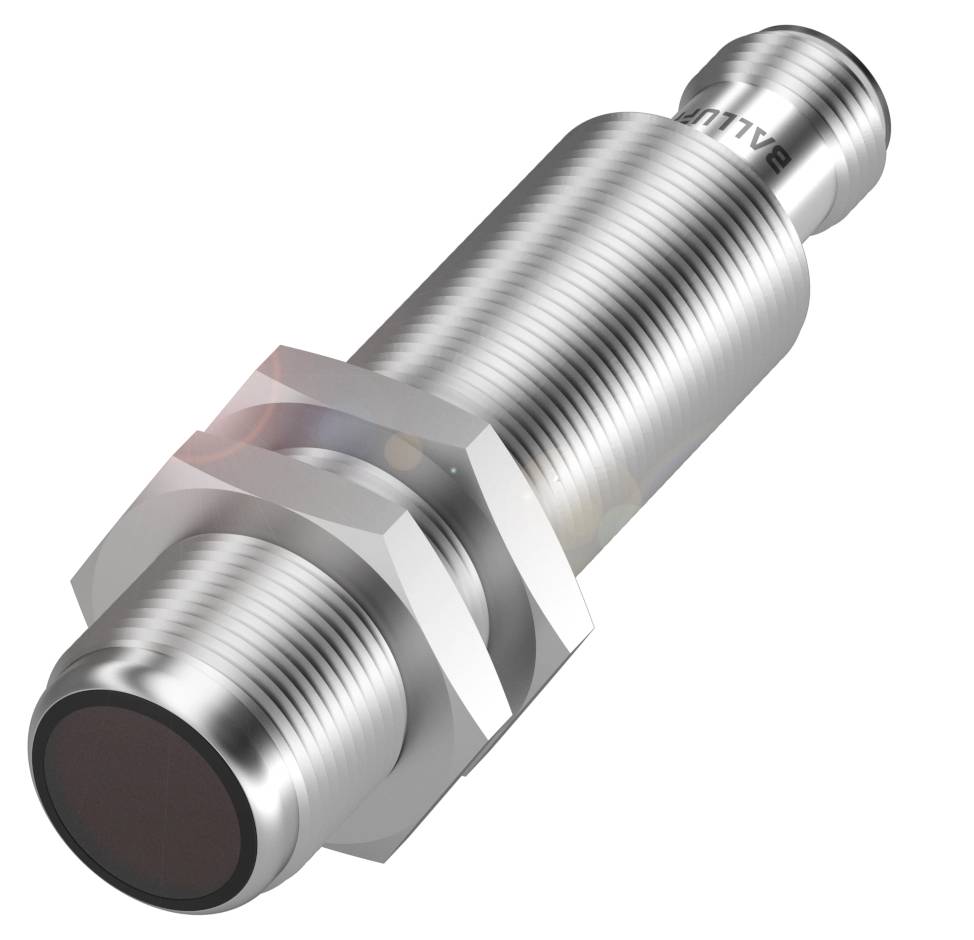

En cylindrisk nærhedssensor af metal med gevindskrop og glat hætte, anvendt i industrielle applikationer til objektgenkendelse.

Lignende billede

Emballage-type

Piece

Produkttype

Refleksionsfotocelle

Funktioner

Retroreflekterende

Tilslutning

M12, 4-polet

Type

BOS 18E-PA-PR20-S4

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål: Dia. 18 x 75 mm
Serie 18E
Interface: PNP sluttekontakt (NO)
PNP åbner (NC)
Funktionsprincip: Optoelektronisk sensor
Særlige kendetegn: Washdown

Tekniske specifikationer

Vigtigste kendetegn: Mål: Dia. 18 x 75 mm
Aktiv flade, materiale: Glas
Tilslutning: Stik, M12x1-stik, 4-polet
Serie 18E
Særlige kendetegn: Washdown
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Refleksionsfotocelle
Kabinetmateriale: Rustfrit stål (1.4404)
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 300 mm ved 7 m.
Rækkevidde: ca. 5 m
Interface: PNP sluttekontakt (NO)
PNP åbner (NC)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Optoelektronisk sensor
Mål: Dia. 18 x 75 mm
Fastgørelse: Møtrik M18x1
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 100 mA
Mærkeisolationsspænding UI: 75 V DC
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 0.1 µF
Restripplespænding maks. (% af UE): 15 %
Skiftefrekvens 400 Hz
Tilslutning: Stikforbindelse, M12x1-stik, 4-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Nominel kontaktafstand Sn: 5 m.
Temperaturdrift maks. (% af Sr): 10 %
MTTF (40 °C): 538 a
Aktiv flade, materiale: Glas
Koblingsudgang: PNP sluttekontakt (NO)|PNP åbner (NC) ben 4-2
Kabinetmateriale: Rustfrit stål (1.4404)
EN 60068-2-27, chokket: Halvsinus, 30 gn, 11 ms, 3x6|halvsinus 100 gn, 2 ms, 3x8000
EN 60068-2-6, vibration: 10…55 Hz, amplitude 1 mm, 3x30|min|10…2000 Hz, amplitude 1 mm, 30|gn, 3x5 t.
Beskyttelsesklasse: IP68/IP67
Omgivelsestemperatur -25...70 °C.
Tilsmudsningsgrad: 3
Rækkevidde: ca. 5 m
Tilspændingsmoment maks.: 40 Nm
Kontakter, overfladebeskyttelse: Forgyldt
Serie 18E
Form: Cylinder|optik lige
Slukkeforkobling toff maks.: 1.25 ms
Tændoptræk lyd maks.: 1.25 ms
Tomgangsstrøm IO maks. ved UE: 30 mA
Spændingsfald ud maks. ved IE: 2.5 V.
Fremmed lys maks.: 10000 lux
Funktionsprincip optisk: Refleksionsfotocelle
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 300 mm ved 7 m.
Polarisationsfilter: Ja
Skiftefunktion optisk: Mørk-/lystænding
Strålekarakteristik: Divergent
Bølgelængde: 640 nm
Led-gruppe i henhold til IEC 62471: Fri gruppe
Kapslingsklasse i henhold til din 40050: IPX9K
Indstilling af elektriske egenskaber: nej

Emballage-type: Piece

Produkttype: Refleksionsfotocelle

Type: BOS 18E-PA-PR20-S4

Funktioner: Retroreflekterende

Driftsspænding: 24 V/DC

Kontakttype: 1 x brydekontakt
1 x sluttekontakt

Kontaktfrekvens: 400 Hz

Tilslutning: M12, 4-polet

Størrelse: M18

Kabinetmateriale: Rustfrit stål

Materiale-egenskaber: rustfri

Sendertype: LED, rød

Aksellængde: 640 nm

: 5 m

: IP68
IP67

(Ø): 18 mm

Dim.: (Ø) 18 mm

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3416801 BALLUFF Refleksionsfotocelle BOS 18E-PA-PR20-S4 BOS01KL Retroreflekterende 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3416801 BALLUFF Refleksionsfotocelle BOS 18E-PA-PR20-S4 BOS01KL Retroreflekterende 1 stk

Beskrivelse

Vores refleksionsfotocelle er særligt nem at justere på grund af generøse monteringstolerancer. De monterer kun et elektrisk apparat plus reflektor. Store reflektorer sikrer en stor rækkevidde. Fotocellerne registrerer objekter uafhængigt af overflade, farve og materiale. Takket være et polarisationsfilter er de også egnet til detektion af skinnende objekter. Serie=18E, mål=dia. 18 x 75 mm, interface=PNP sluttekontakt (NO) PNP brydekontakt (NC), funktionsprincip=optoelektronisk sensor, funktionsprincip optisk=refleksionsfotocelle, strålingskarakteristik=diforgent, lystype=LED rødt lys, Lyspletstørrelse=dia. 300 mm ved 7 m, rækkevidde=5 m, tilslutning=stik, M12x1-stik, 4-polet, Kabinetmateriale=rustfrit stål (1.4404), aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/konformitet=CEcULusEcolabFDA konformeEEE

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
