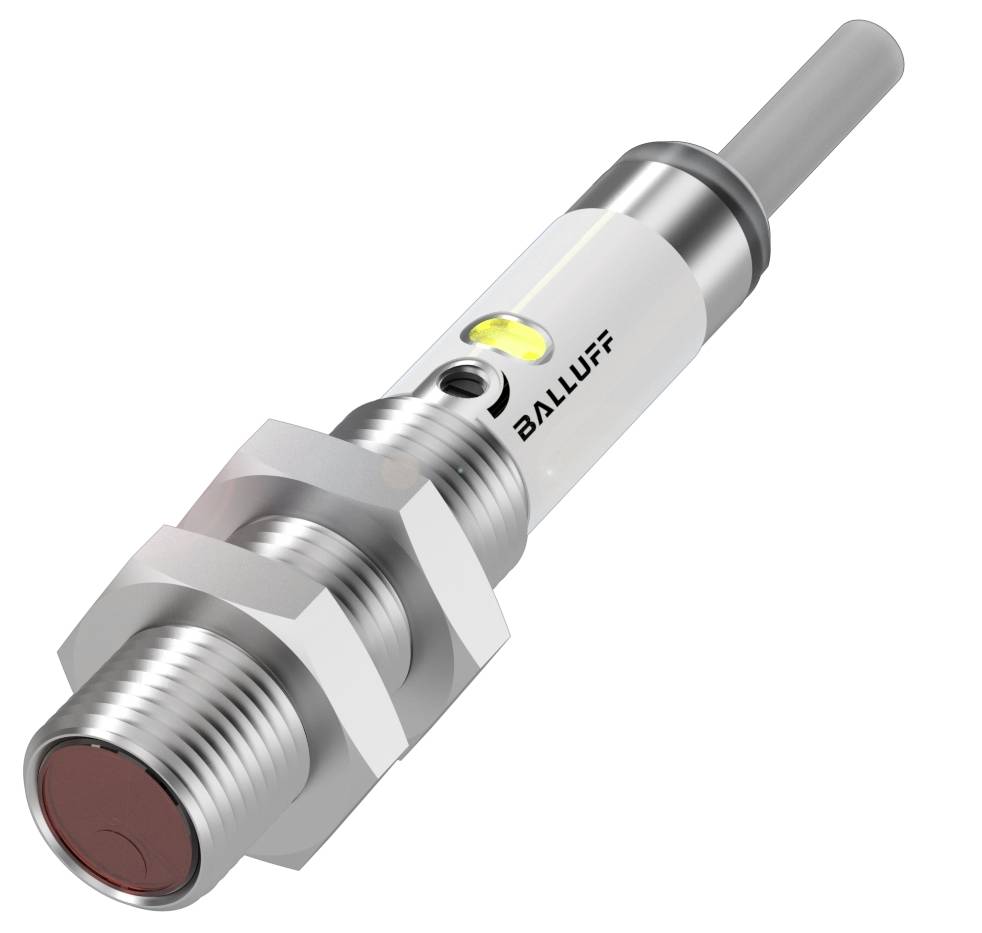

Name: BALLUFF Refleksionsfotocelle BOS 12M-PO-PR10-02 BOS01ZK 1 stk
Brand: BALLUFF
SKU: 3417559

Lignende billede

Produkttype

Refleksionsfotocelle

Tilslutning

Kabel, åben ende

Type

BOS 12M-PO-PR10-02

Driftsspænding

24 V/DC

Kontakttype

1 x brydekontakt

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål: Dia. 12 x 60 mm
Serie 12 M.
Interface: PNP åbner (NC)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Refleksionsfotocelle

Tekniske specifikationer

Vigtigste kendetegn: Mål: Dia. 12 x 60 mm
Aktivt areal, materiale: PMMA
Tilslutning: Kabel, 2.00 m, PVC
Serie 12 M.
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Refleksionsfotocelle
Kabinetmateriale: Messing, forniklet
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 160 mm ved 3 m.
Mærke: Global
Rækkevidde: 03 m
Interface: PNP åbner (NC)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Optoelektronisk sensor
Mål: Dia. 12 x 60 mm
Fastgørelse: Møtrik M12x1
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 100 mA
Mærkeisolationsspænding UI: 75 V DC
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 0.2 µF
Restripplespænding maks. (% af UE): 15 %
Skiftefrekvens 1000 Hz
Tilslutning: Kabel, 2.00 m, PVC
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Nominel kontaktafstand Sn: 3 m, kan indstilles
Temperaturdrift maks. (% af Sr): 10 %
MTTF (40 °C): 1427 a
Aktivt areal, materiale: PMMA
Kabeldiameter D: 4.60 mm
Kabellængde L: 2 m.
Kabinetmateriale: Messing, forniklet
Kappemateriale: PVC
Antal ledere: 3
Ledertværsnit: 0.34 mm²
Rækkevidde: 03 m
Tilspændingsmoment maks.: 7 Nm|15 Nm
Indstillingsmulighed: Kontaktafstand (Sn)
Overfladebeskyttelse: Forniklet
Mærke: Global
Serie 12 M.
Form: Cylinder|optik lige
Display: Led grøn: Driftsspænding|grænseområde - LED gul, blinker|LED gul: Lysmodtagelse
Justering: Potentiometer 270°
Slukkeforkobling toff maks.: 0.5 ms
Tændoptræk lyd maks.: 0.5 ms
Tomgangsstrøm IO maks. ved UE: 20 mA
Spændingsfald ud maks. ved IE: 1.5 V.

Produkttype: Refleksionsfotocelle

Type: BOS 12M-PO-PR10-02

Driftsspænding: 24 V/DC

Kontakttype: 1 x brydekontakt

Kontaktfrekvens: 1000 Hz

Tilslutning: Kabel, åben ende

Kabellængde: 2 m

Størrelse: M12

Kabinetmateriale: Messing (forniklet)

Materiale-egenskaber: Forniklet

Sendertype: LED, rød

: 3 m

L: 60 mm

(Ø): 12 mm

Dim.: (Ø x L) 12 mm x 60 mm

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3417559 BALLUFF Refleksionsfotocelle BOS 12M-PO-PR10-02 BOS01ZK 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3417559 BALLUFF Refleksionsfotocelle BOS 12M-PO-PR10-02 BOS01ZK 1 stk

Beskrivelse

Vores refleksionsfotocelle er særligt nem at justere på grund af generøse monteringstolerancer. De monterer kun et elektrisk apparat plus reflektor. Store reflektorer sikrer en stor rækkevidde. Fotocellerne registrerer objekter uafhængigt af overflade, farve og materiale. Takket være et polarisationsfilter er de også egnet til detektion af skinnende objekter. Optoelektronisk sensor, lyssender=LED, tilslutningstype=kabel, koblingsudgang=PNP åbner (NC), rækkevidde maks.=3 m.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
