Name: BALLUFF Opto-sensor BOS020T BOS020T Mørk-koblende 1 stk
Brand: BALLUFF
SKU: 3418460

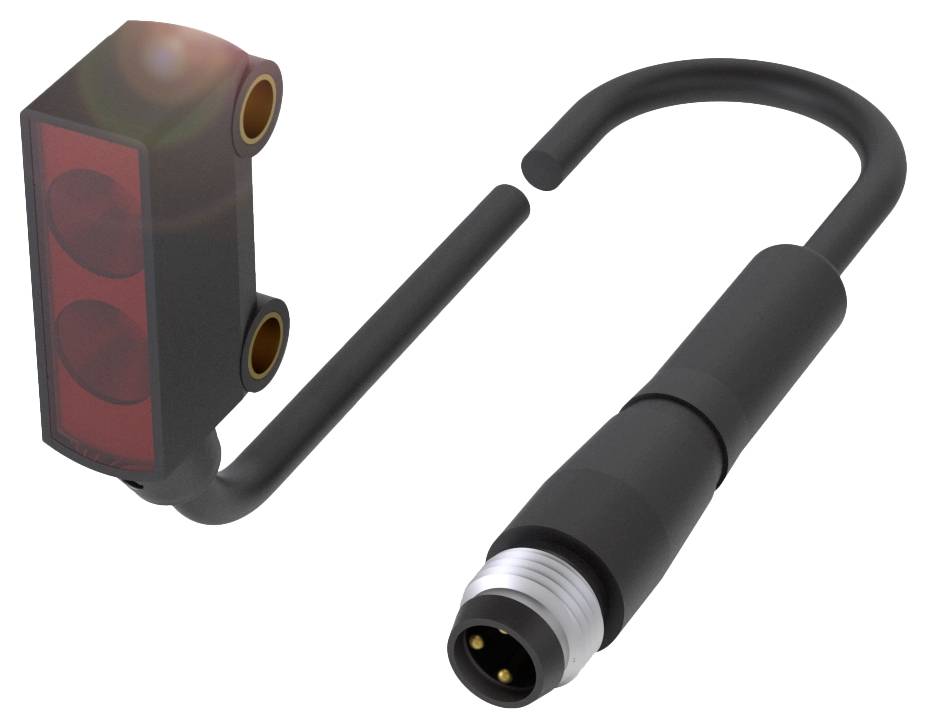

'Billede af en L-formet dobbelsidet sensor og et stik med bøjet kabel. Sensoren har to runde åbninger.'

Lignende billede

Emballage-type

Single

Produkttype

Opto-sensor

Funktioner

Mørk-koblende

Driftsspænding maks.

30.0 V

Tilslutning

M8, 3-polet

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål 7.7 x 26.8 x 13.5 mm
Serie: R020K
Interface: PNP sluttekontakt (NO)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Refleksionsfotocelle

Tekniske specifikationer

Vigtigste kendetegn:Mål: 7.7 x 26.8 x 13.5 mm
Aktivt areal, materiale: PMMA
Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.20 m, PVC
Serie: R020K
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Refleksionsfotocelle
Kabinetmateriale: ABS
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 10 mm ved 100 mm
Rækkevidde: 03 m
Interface: PNP sluttekontakt (NO)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Optoelektronisk sensor
Mål 7.7 x 26.8 x 13.5 mm
Fastgørelse: Skrue M3
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 50 mA
Mærkeisolationsspænding UI: 50 V DC
Driftsspænding Ub: 10...30 VDC
Restripplespænding maks. (% af UE): 20 %
Skiftefrekvens 800 Hz
Beskyttelsesklasse: III
Tilslutning: Kabel med stikforbindelse, M8x1-|stik, 3-polet, 0.20 m, PVC
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Nominel kontaktafstand Sn: 3 m.
MTTF (40 °C): 3378 a
Aktivt areal, materiale: PMMA
Koblingsudgang: PNP sluttekontakt (NO)
Kabeldiameter D: 2.40 mm
Kabellængde L 0.2 m.
Kabinetmateriale: ABS
Kappemateriale: PVC
Kapslingsklasse:IP67
Omgivelsestemperatur -25...50 °C.
Rækkevidde: 03 m
Serie: R020K
Form: Quader|tilslutning 60°
Display: Led grøn: Driftsspænding|LED gul: Lysmodtagelse
Slukkeforkobling toff maks.: 0.63 ms
Tændoptræk lyd maks.: 0.63 ms
Tomgangsstrøm IO maks. ved UE: 20 mA
Spændingsfald ud maks. ved IE: 2.5 V.
Fremmed lys maks.: 5000 lux
Funktionsprincip optisk: Refleksionsfotocelle
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 10 mm ved 100 mm
Polarisationsfilter: Ja
Skiftefunktion optisk: Mørk-koblende
Strålekarakteristik: Divergent
Bølgelængde: 660 nm
Referenceflektor: BOS R-9
Blindzone: 25 mm

Emballage-type: Single

Produkttype: Opto-sensor

Type: BOS020T

Funktioner: Mørk-koblende

Driftsspænding: 24

Min. driftsspænding: 10.0 V

Driftsspænding maks.: 30.0 V

Driftsspænding: 10.0 - 30.0 V

Kontakttype: 1 x sluttekontakt

Udgange: PNP

Kontaktfrekvens: 800 Hz

Tilslutning: M8, 3-polet

Kabellængde: 0.20 m

Kabinetmateriale: ABS

Sendertype: LED, rød

Aksellængde: 660 nm

: 3 m

: IP67

Min. Temperatur: -25 °C

Maks. temperatur: 50 °C

L: 13.50 mm

Bredde: 7.70 mm

H: 26.80 mm

(Ø): 10 m

Dim.: (Ø x H) 10 m x 26.80 mm

Indhold: 1 stk

Nominel spænding: 30.0 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3418460 BALLUFF Opto-sensor BOS020T BOS020T Mørk-koblende 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3418460 BALLUFF Opto-sensor BOS020T BOS020T Mørk-koblende 1 stk

Beskrivelse

Vores refleksionsfotocelle er særligt nem at justere på grund af generøse monteringstolerancer. De monterer kun et elektrisk apparat plus reflektor. Store reflektorer sikrer en stor rækkevidde. Fotocellerne registrerer objekter uafhængigt af overflade, farve og materiale. Takket være et polarisationsfilter er de også egnet til detektion af skinnende objekter. Serie=R020K, mål=7.7 x 26.8 x 13.5 mm, interface PNP=sluttekontakt (NO), funktionsprincip = optoelektronisk sensor, funktionsprincip optisk=refleksionsfotocelle, strålingskarakteristik=divergent, lystype=LED rødt lys, lysstyrke=diameter 10 mm ved 100 mm, rækkevidde=0...3 m, tilslutning=kabel med stikforbindelse, M8x1-stik, 3-polet, 0.20 m, PVC, husmateriale=ABS, aktiv flade, materiale=PMMA, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
