Name: BALLUFF Lysknap BOS 08E-PS-KH22-S49 BOS01H4 1 stk
Brand: BALLUFF
SKU: 3417469

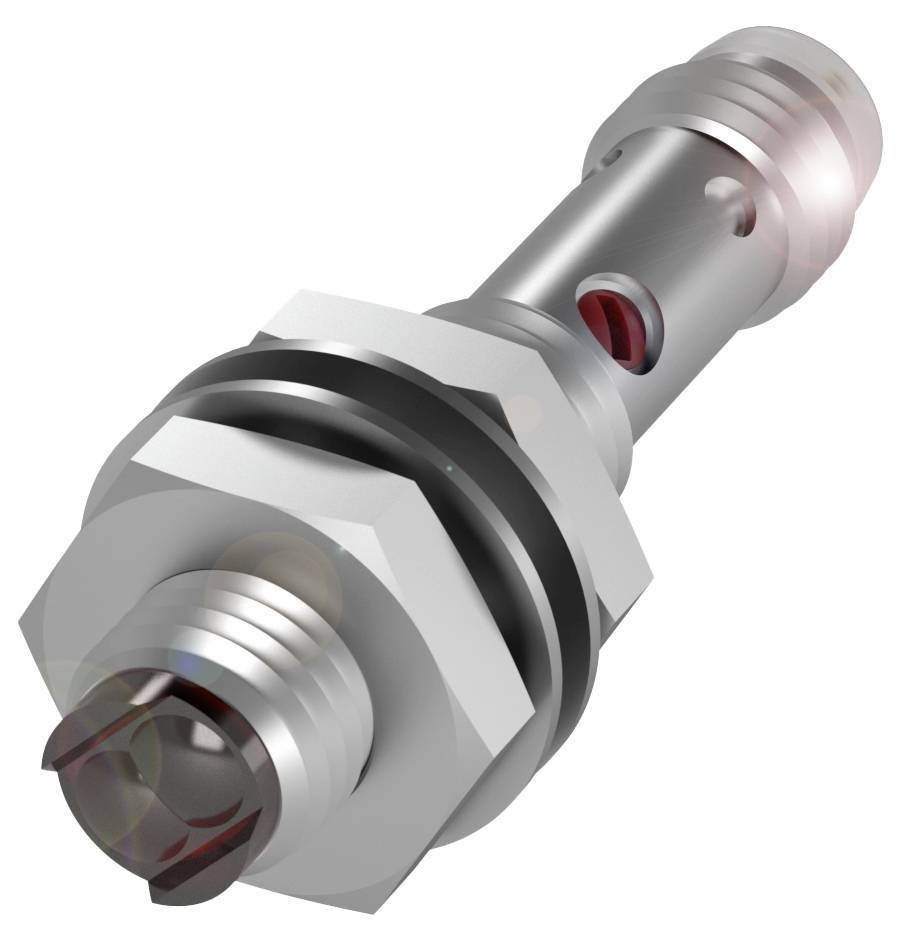

Et sølvfarvet, cylindrisk metaldel med sekskantmøtrik og runde fordybninger, muligvis en hydraulisk ventil.

Lignende billede

Produkttype

Lysknap

Tilslutning

M8, 3-polet

Type

BOS 08E-PS-KH22-S49

Driftsspænding

24 V/DC

Kontakttype

1 x sluttekontakt

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål: Dia. 8 x 40 mm
Serie 08E
Interface: PNP sluttekontakt (NO)
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Lysføler, triangulation

Tekniske specifikationer

Vigtigste kendetegn: Mål: Dia. 8 x 40 mm
Aktivt areal, materiale: PMMA
Tilslutning: Stik, M8x1-stik, 3-polet
Serie 08E
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Optoelektronisk sensor
Funktionsprincip optisk: Lysføler, triangulation
Kabinetmateriale: Rustfrit stål
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 2.5 mm lysafgivelse
Optisk særpræg: Baggrundsundertrykkelse
Rækkevidde 7...30 mm
Interface: PNP sluttekontakt (NO)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Optoelektronisk sensor
Mål: Dia. 8 x 40 mm
Fastgørelse: Møtrik M8x1
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 100 mA
Mærkeisolationsspænding UI: 75 V DC
Standby-fortræk tv maks.: 100 ms
Driftsspænding Ub: 10...30 VDC
Belastningskapacitet maks. ved UE: 0.1 µF
Restripplespænding maks. (% af UE): 5 %
Skiftefrekvens 450 Hz
Tilslutning: Stikforbindelse, M8x1-stik, 3-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Hysterese H maks. (% af Sr): 10.0 %
Nominel kontaktafstand Sn: 30 mm, kan indstilles
Temperaturdrift maks. (% af Sr): 10 %
Repeterbarhed maks. (% af Sr): 3.0 %
MTTF (40 °C): 75.9 a
Aktivt areal, materiale: PMMA
Koblingsudgang: PNP sluttekontakt (NO)
Kabinetmateriale: Rustfrit stål
Beskyttelsesklasse: IP64
Omgivelsestemperatur -5...55 °C.
Afstandsafvigelse 18 % max. (% af Sr): 5 % til 90 % Rem.
Rækkevidde 7...30 mm
Indstillingsmulighed: Kontaktafstand (Sn)
Serie 08E
Display: Udgangsfunktion - LED gul|grænseområde - LED gul, blinker
Justering: Potentiometer 270°
Slukkeforkobling toff maks.: 1.11 ms
Tændoptræk lyd maks.: 1.11 ms
Tomgangsstrøm IO maks. ved UE: 15 mA
Spændingsfald ud maks. ved IE: 0.7 V.
Funktionsprincip optisk: Lysføler, triangulation
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 2.5 mm lysafgivelse
Optisk særpræg: Baggrundsundertrykkelse
Skiftefunktion optisk: Aktiveres ved belysning
Strålekarakteristik: Divergent
Bølgelængde: 640 nm
Led-gruppe i henhold til IEC 62471: Fri gruppe

Produkttype: Lysknap

Type: BOS 08E-PS-KH22-S49

Driftsspænding: 24 V/DC

Kontakttype: 1 x sluttekontakt

Kontaktfrekvens: 450 Hz

Tilslutning: M8, 3-polet

Kabinetmateriale: Rustfrit stål

Sendertype: LED, rød

Aksellængde: 640 nm

: 30 mm

Specifikationer: Med baggrundsundertrykkelse

: IP64

H: 40 m

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3417469 BALLUFF Lysknap BOS 08E-PS-KH22-S49 BOS01H4 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3417469 BALLUFF Lysknap BOS 08E-PS-KH22-S49 BOS01H4 1 stk

Beskrivelse

Lysføler med baggrunds-nedblænding sikrer en pålidelig registrering uafhængigt af overflade, farve og materiale. Dens taster er også næsten konstant i forskellige emissionsgrader. Optoelektronisk sensor, baggrundsundertrykkelse, lyssender=LED, tilslutningstype=stikforbinder, kontaktudgang=PNP sluttekontakt (NO), rækkevidde maks.=30 mm

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
