Name: BALLUFF Lysgitter BLG0001 BLG0001 Mørk-koblende 1 stk
Brand: BALLUFF
SKU: 3417195

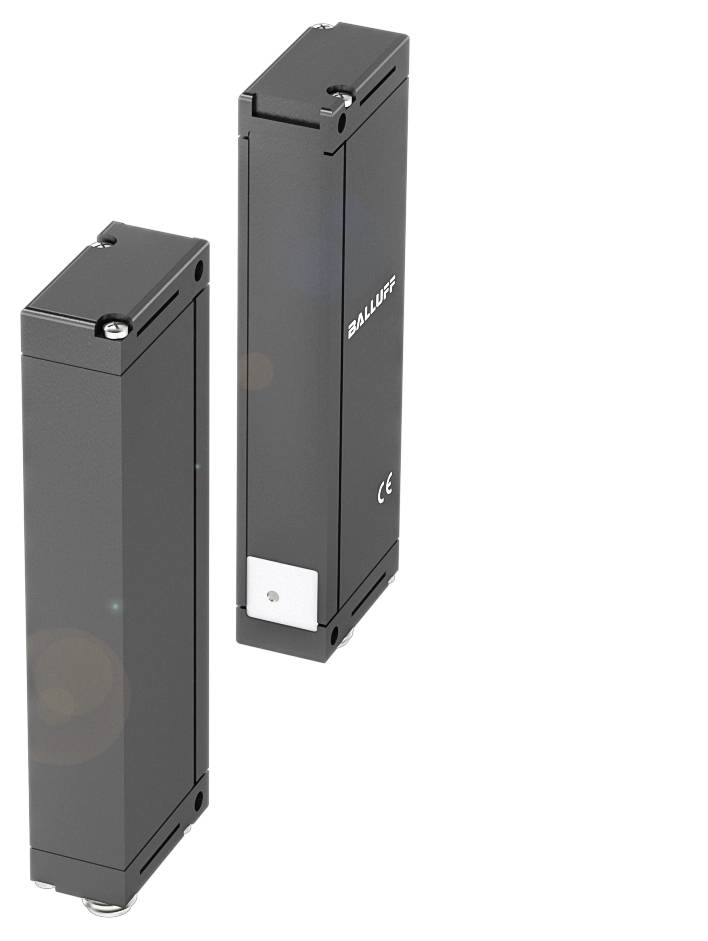

To sorte, rektangulære sensorer med påskriften 'Balluff'. De står oprejst ved siden af hinanden og er let hældende.

Lignende billede

Emballage-type

Piece

Produkttype

Lysgitter

Funktioner

Mørk-koblende

Driftsspænding maks.

28.0 V

Tilslutning

M12

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål 22 x 150.1 x 43.2 mm
Serie 1-010
Interface: Analog, spænding 0…10 V.
PNP sluttekontakt (NO)
Funktionsprincip: Lysgitter
Aktiv længde al 1: 100 mm

Tekniske specifikationer

Vigtigste kendetegn:Mål: 22 x 150.1 x 43.2 mm
Aktivt areal, materiale: PMMA
Aktiv længde al 1: 100 mm
Tilslutning: Stik, M12x1-stik
Serie 1-010
Driftsspænding Ub: 20...28 VDC
Funktionsprincip: Lysgitter
Funktionsprincip optisk: Envejsfotocelle
Kabinetmateriale: Aluminium, eloxeret
Mindste del type: 5.0 ved t 0.5 x Sn, R 0 = 2.1 m.
Lystype: Infrarød
Rækkevidde 0...2.1 m
Interface: Analog, spænding 0…10 V.
PNP sluttekontakt (NO)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Lysgitter
Mål 22 x 150.1 x 43.2 mm
Fastgørelse: Skrue M4
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 100 mA
Driftsspænding Ub: 20...28 VDC
Anvendelseskategori: DC-13
Restripplespænding maks. (% af UE): 15 %
Skiftefrekvens 250 Hz
Tilslutning: Stik, M12x1-stik
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Nominel kontaktafstand Sn: 2.1 m.
MTTF (40 °C): 44 a
Aktivt areal, materiale: PMMA
Kabinetmateriale: Aluminium, eloxeret
Rækkevidde 0...2.1 m
Overfladebeskyttelse: Eloxeret
Serie 1-010
Form: Quader|tilslutning 90°
Display: Udgangsfunktion - LED gul|LED grøn: Driftsspænding|fejl - LED grøn, gammel.|stabilitet - LED grøn
Slukkeforkobling toff maks.: 2 ms
tilkoblingbetræk lyd maks.: 2 ms
Indgangsfunktion: Synkronisering (sender)
Opløsning: ≤ 3.5 mm
Tilslutning 2: M12x1
Aktiv længde al 1: 100 mm

Emballage-type: Piece

Produkttype: Lysgitter

Type: BLG0001

Funktioner: Mørk-koblende

Driftsspænding: 24

Min. driftsspænding: 20.0 V

Driftsspænding maks.: 28.0 V

Driftsspænding: 20.0 - 28.0 V

Kontakttype: 1 x sluttekontakt

Udgange: PNP

Kontaktfrekvens: 250 Hz

Tilslutning: M12

Kabinetmateriale: Aluminium

Materiale-egenskaber: Eloxeret

Sendertype: LED infrarød

: 2.1 m

: IP65

Min. Temperatur: 0 °C

Maks. temperatur: 55 °C

L: 43.20 mm

Bredde: 22.00 mm

H: 150.10 mm

D: 43.2 m

Dim.: (L x B x H) 43.20 x 22.00 x 150.10 mm

Indhold: 1 stk

Mindste objekt, der kan erkendes (diameter): 5.0 mm

Nominel spænding: 28.0 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3417195 BALLUFF Lysgitter BLG0001 BLG0001 Mørk-koblende 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3417195 BALLUFF Lysgitter BLG0001 BLG0001 Mørk-koblende 1 stk

Beskrivelse

Vores lysgitter er ideal egnet til at skulle affinde store områder, til at tælle dele, til registrering af stabelhøjder (for eksempel papir) eller til højdemåling af paller. Derfor er de overlegne i forhold til klassiske envejsfotoceller, som som regel kun spørger punktvist. Lysgitteret fra Balluff har en kontaktudgang - for eksempel til at tælle - og en analog udgang til måleopgaver. Serie=1-010, mål=22 x 150.1 x 43.2 mm, aktiv længde al 1=100 mm, interface=analog, spænding 0.10 V PNP sluttekontakt (NO), funktionsprincip=lysgitter, funktionsprincip optisk=envejsfotocelle, strålingskarakteristik=divergent, lystype=infrarød, rækkevidde = 0...2.1 m, mindste del type.=5.0 ved t 0.5 x Sn, R 0 = 2.1 m, tilslutning=stikforbindelse, M12x1-stik, husmateriale=aluminium, aktiv flade, materiale=PMMA, driftsspænding Ub=20...28 VDC, godkendelse/overensstemmelse=CEWEEE

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
