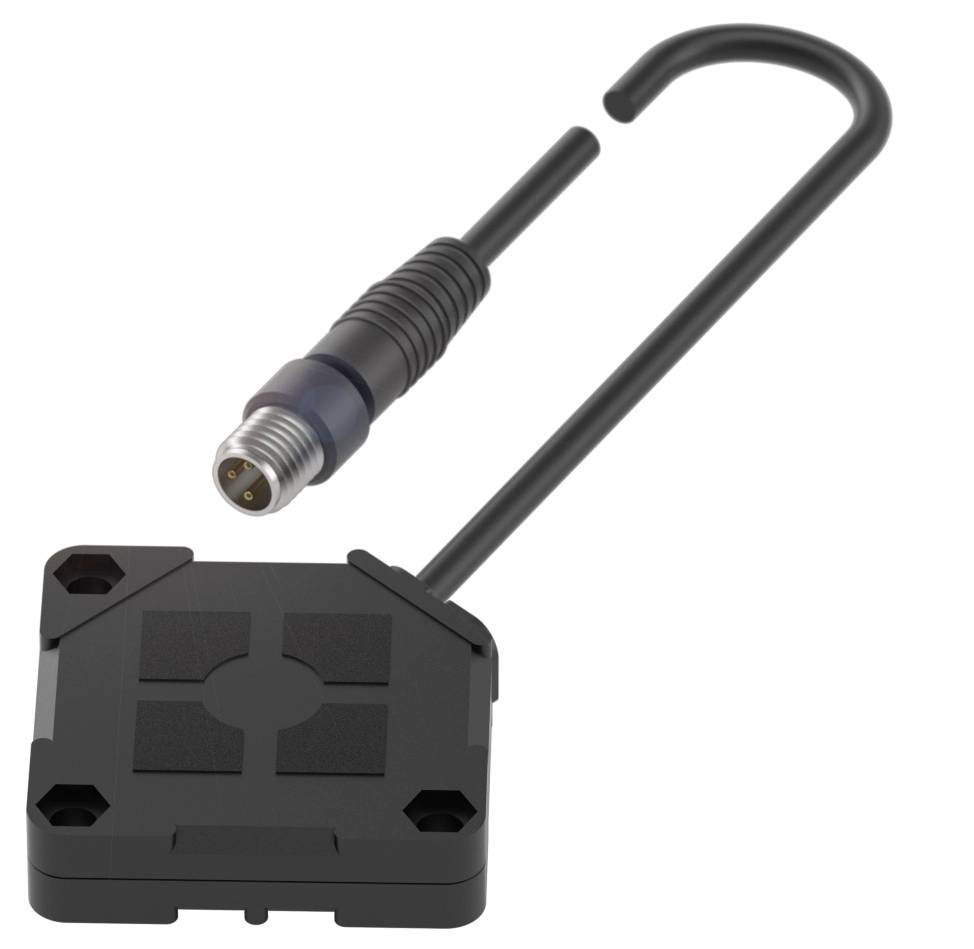

BALLUFF Kapacitiv sensor Kapacitiv BCS00U6 BCS00U6 Flugter med PNP (L x B x H) 10.00 x 40.00 x 40.00 mm Single
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Single
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 PNP
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR
- Mål 40 x 40 x 10 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Serie: Q40
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 40 x 40 x 10 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR
- Serie: Q40
- Driftsspænding Ub: 10...30 VDC
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: PBT
- Rækkevidde 1...20 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -5...85 °C.
- Yderligere egenskaber:
- Mål 40 x 40 x 10 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 25 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 10 µF
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 20 mm
- Temperaturdrift maks. (% af Sr): 20 % [-5…55 °C]
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 195 a
- Aktiv flade, materiale: PBT
- Størrelse: Kvaderform
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabeldiameter D: 3.00 mm
- Kabellængde L 0.3 m.
- Kabinetmateriale: PBT
- Kappemateriale: RENT
- Kapslingsklasse:IP67
- Omgivelsestemperatur -5...85 °C.
- Tilsmudsningsgrad: 1
- Antal ledere: 3
- Ledertværsnit: 0.14 mm²
- Antal ben: 3
- Mærke: Global
- Serie: Q40
- Tomgangsstrøm IO maks. ved UE: 15 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 1...20 mm
- Låg materiale: PBT
- Emballage-type
Single
- Produkttype
Kapacitiv sensor
- Type
BCS00U6
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Udgange
PNP
- Kabinetmateriale
PBT
- Variant
Kapacitiv
- Indbygningstype
Flugter med
- Tilslutning
Stik
- Kabellængde
0.30 m
- Min. Temperatur
-5 °C
- Maks. temperatur
85 °C
IP67
- L
10.00 mm
- Bredde
40.00 mm
- H
40.00 mm
- Dim.
(L x B x H) 10.00 x 40.00 x 40.00 mm
- Indhold
1 stk
- Nominel spænding
30.0 V
- Kappemateriale
PUR
- Driftsspænding
24 V/DC
- Kontaktfrekvens
100 Hz
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416779 BALLUFF Kapacitiv sensor Kapacitiv BCS00U6 BCS00U6 Flugter med PNP (L x B x H) 10.00 x 40.00 x 40.00 mm Single
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416779 BALLUFF Kapacitiv sensor Kapacitiv BCS00U6 BCS00U6 Flugter med PNP (L x B x H) 10.00 x 40.00 x 40.00 mm Single
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). Mål=40 x 40 x 10 mm, serie=Q40, indbygning=i niveau, tilslutning=kabel med stikforbindelse, M8x1-stik, 3-polet, 0.30 m, PUR, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=100 Hz, rækkevidde = 1...20 mm, følsomhed = koblingsafstand kan justeres, husmateriale=PBT, aktiv flade, materiale=PBT, omgivelsestemperatur=-5...85 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse IP67
