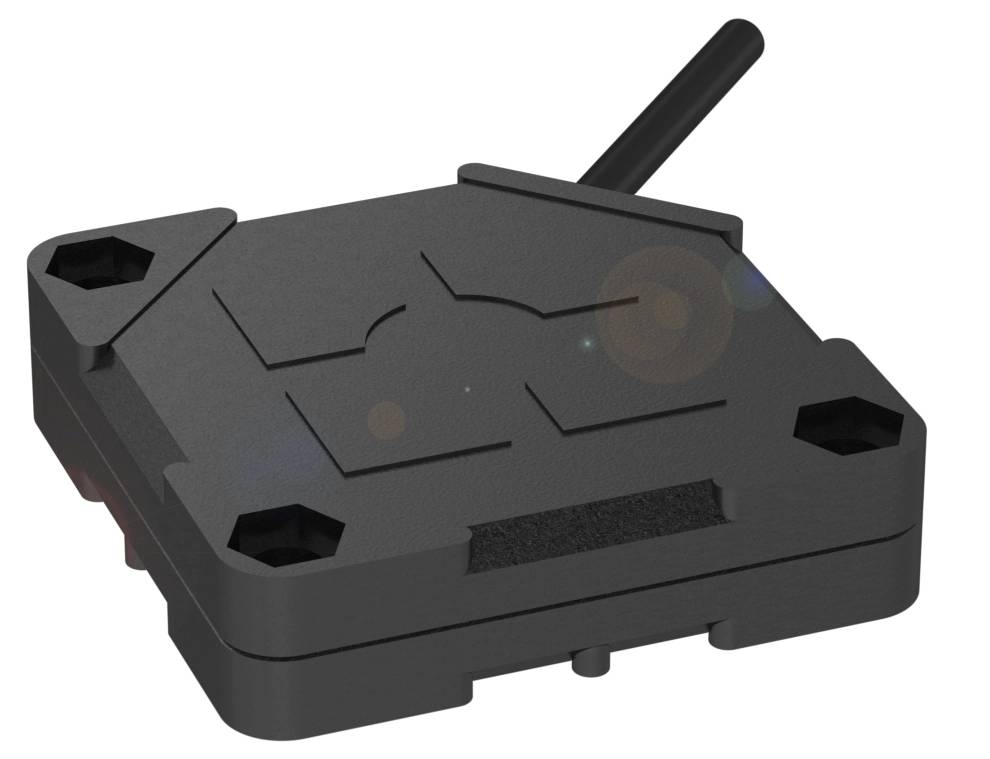

Lignende billede
BALLUFF Kapacitiv sensor Kapacitiv BCS00TR BCS00TR Flugter med NPN, skifter;PNP, skifter (L x B x H) 10.00 x 40.00 x 40.
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
NPN, skifter;PNP, skifter
Variant
Kapacitiv
Tilslutning
Kabel
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel, 2.00 m, PUR
- Mål 40 x 40 x 10 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/NC) kan programmeres
- Serie: Q40
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 40 x 40 x 10 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 2.00 m, PUR
- Serie: Q40
- Driftsspænding Ub: 10...30 VDC
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: PBT
- Rækkevidde 1...20 mm
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/NC) kan programmeres
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -5...85 °C.
- Yderligere egenskaber:
- Mål 40 x 40 x 10 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 25 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 10 µF
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 20 mm
- Temperaturdrift maks. (% af Sr): 20 % [-5…55 °C]
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 195 a
- Aktiv flade, materiale: PBT
- Størrelse: Kvaderform
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP/NPN afbryder/åbner (NO/|NC) kan programmeres
- Kabeldiameter D: 3.00 mm
- Kabellængde L: 2 m.
- Kabinetmateriale: PBT
- Kappemateriale: RENT
- Kapslingsklasse:IP67
- Omgivelsestemperatur -5...85 °C.
- Tilsmudsningsgrad: 1
- Antal ledere: 3
- Ledertværsnit: 0.14 mm²
- Mærke: Global
- Serie: Q40
- Tomgangsstrøm IO maks. ved UE: 15 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 1...20 mm
- Låg materiale: PBT
- Produkttype
Kapacitiv sensor
- Type
BCS00TR
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
NPN, skifter;PNP, skifter
- Kabinetmateriale
PBT
- Variant
Kapacitiv
- Indbygningstype
Flugter med
- Tilslutning
Kabel
- Kabellængde
2.00 m
- Min. Temperatur
-5 °C
- Maks. temperatur
85 °C
IP67
- L
10.00 mm
- Bredde
40.00 mm
- H
40.00 mm
- D
10 m
- Dim.
(L x B x H) 10.00 x 40.00 x 40.00 mm
- Indhold
1 stk
- Nominel spænding
30.0 V
- Kappemateriale
PUR
- Driftsspænding
24 V/DC
- Kontaktfrekvens
100 Hz
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416708 BALLUFF Kapacitiv sensor Kapacitiv BCS00TR BCS00TR Flugter med NPN, skifter;PNP, skifter (L x B x H) 10.00 x 40.00 x 40.
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416708 BALLUFF Kapacitiv sensor Kapacitiv BCS00TR BCS00TR Flugter med NPN, skifter;PNP, skifter (L x B x H) 10.00 x 40.00 x 40.
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). Mål=40 x 40 x 10 mm, serie=Q40, indbygning=i niveau, tilslutning=kabel, 2.00 m, PUR, koblingsudgang=PNP/NPN afbryder/åbner (NO/NC) kan programmeres, koblingsfrekvens=100 Hz, rækkevidde=1...20 mm, følsomhed=koblingsafstand kan justeres, husmateriale=PBT, aktiv flade, materiale=PBT, omgivelsestemperatur=-5...85 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP67
