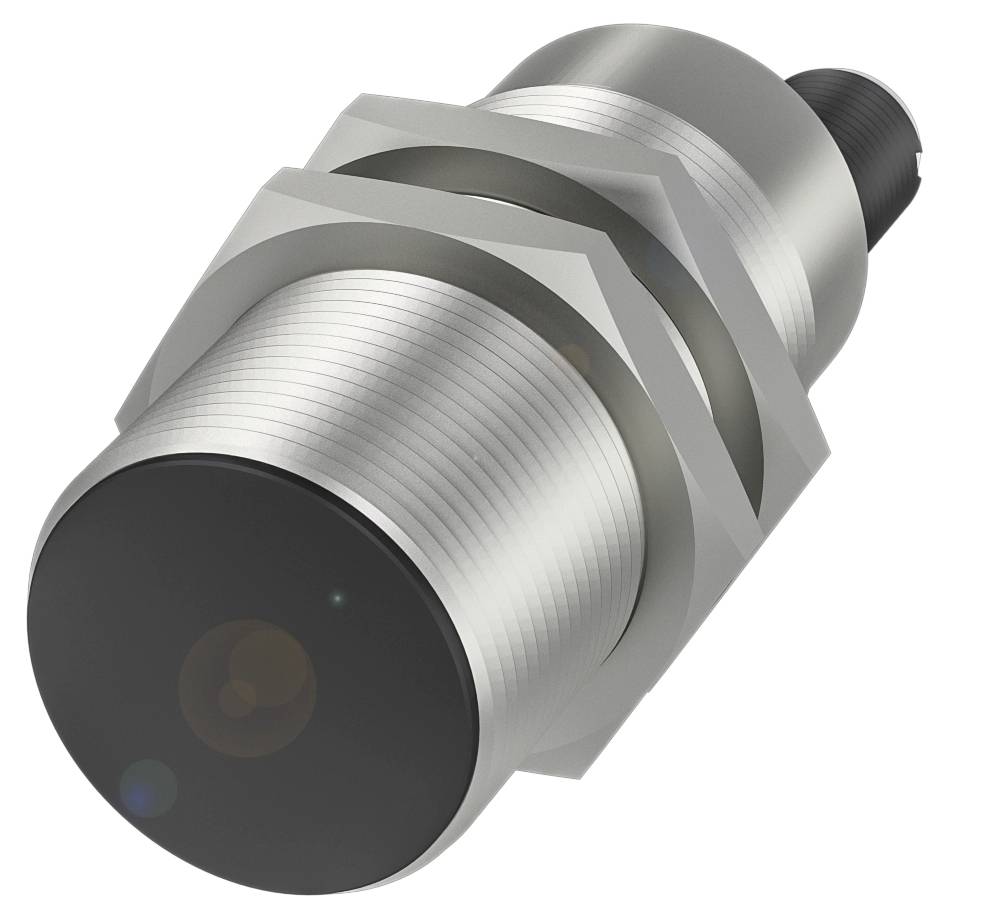

BALLUFF Kapacitiv sensor Kapacitiv BCS00MR BCS00MR M30 Flugter med PNP (Ø x H) 30 mm x 79 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Udgange
PNP
Variant
Kapacitiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Stik, M12x1-stik, 3-polet
- Mål: Dia. 30 x 79 mm
- Indbygning: Kan indbygges i niveau
- Serie M30
- Gevind (A): M30x1,5
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 79 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 3-polet
- Serie M30
- Driftsspænding Ub: 10...30 VDC
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål (1.4305)
- PBT
- Gevind (A): M30x1,5
- Rækkevidde 2...15 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -25...85 °C.
- Yderligere egenskaber:
- Leveringsomfang: Møtrik (2x)
- Mål: Dia. 30 x 79 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 300 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 3-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 15 mm
- Temperaturdrift maks. (% af Sr): 20 % [-5…55 °C]
- Repeterbarhed maks. (% af Sr): 2.0 %
- MTTF (40 °C): 343 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 90 Nm
- Størrelse M30x1,5
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabinetmateriale: Rustfrit stål (1.4305)|PBT-stoffer
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Tilsmudsningsgrad: 1
- Antal ben: 3
- Mærke: Global
- Serie M30
- Tomgangsstrøm IO maks. ved UE: 20 mA
- Yderligere egenskaber: Svedbestandig (magnetfelt 100kA /
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 2...15 mm
- Låg: PBT|PA
- Gevind (A): M30x1,5
- Produkttype
Kapacitiv sensor
- Type
BCS00MR
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Kapacitiv
- Materiale-egenskaber
rustfri
- Indbygningstype
Flugter med
- Størrelse
M30
- Tilslutning
Stik
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
IP67
- L
79.00 mm
- Bredde
79 mm
- H
79 m
- (Ø)
30 mm
- Dim.
(Ø x H) 30 mm x 79 m
- Indhold
1 stk
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Kontaktfrekvens
100 Hz
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417151 BALLUFF Kapacitiv sensor Kapacitiv BCS00MR BCS00MR M30 Flugter med PNP (Ø x H) 30 mm x 79 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417151 BALLUFF Kapacitiv sensor Kapacitiv BCS00MR BCS00MR M30 Flugter med PNP (Ø x H) 30 mm x 79 m
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). Mål=dia. 30 x 79 mm, serie=M30, gevind (A)=M30x1,5, indbygning=i niveau, tilslutning=stikforbindelse, M12x1-stik, 3-polet, kontaktudgang=PNP sluttekontakt (NO), koblingsfrekvens=100 Hz, rækkevidde=2...15 mm, følsomhed=koblingsafstand kan justeres, husmateriale=rustfrit stål (1.4305) PBT, aktiv flade, materiale=PBT, omgivelsestemperatur=-25...85 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP67
