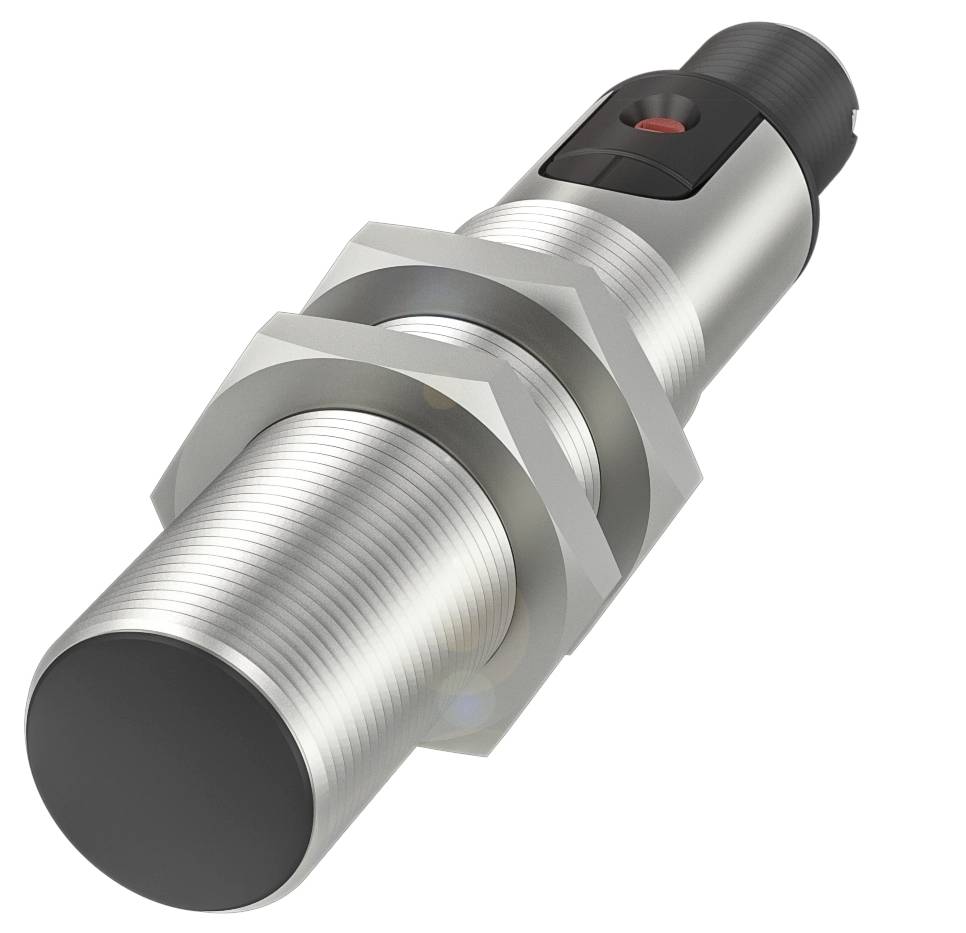

BALLUFF Kapacitiv sensor Kapacitiv BCS00MF BCS00MF M18 Flugter med PNP (Ø x L) 18 mm x 88.50 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Stik, M12x1-stik, 3-polet
- Mål: Dia. 18 x 88.5 mm
- Indbygning: Kan indbygges i niveau
- Serie M18
- Gevind (A): M18x1
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 88.5 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 3-polet
- Serie M18
- Driftsspænding Ub: 10...30 VDC
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål (1.4305)
- Gevind (A): M18x1
- Rækkevidde 1...8 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -25...85 °C.
- Yderligere egenskaber:
- Leveringsomfang: Møtrik (2x)
- Mål: Dia. 18 x 88.5 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 300 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 3-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 8 mm
- Temperaturdrift maks. (% af Sr): 20 % [-5…55 °C]
- Repeterbarhed maks. (% af Sr): 2.0 %
- MTTF (40 °C): 343 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 30 Nm
- Størrelse M18x1
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabinetmateriale: Rustfrit stål (1.4305)
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Tilsmudsningsgrad: 1
- Antal ben: 3
- Mærke: Global
- Serie M18
- Tomgangsstrøm IO maks. ved UE: 20 mA
- Yderligere egenskaber: Svedbestandig (magnetfelt 100kA /
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 1...8 mm
- Låg: PBT|PA
- Gevind (A): M18x1
- Emballage-type
Piece
- Produkttype
Kapacitiv sensor
- Type
BCS00MF
- Min. driftsspænding
10 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Kapacitiv
- Indbygningstype
Flugter med
- Størrelse
M18
- Tilslutning
M18
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
IP67
- L
88.50 mm
- Bredde
88.5 mm
- (Ø)
18 mm
- Dim.
(Ø x L) 18 mm x 88.50 mm
- Indhold
1 stk
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Kontaktfrekvens
100 Hz
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417409 BALLUFF Kapacitiv sensor Kapacitiv BCS00MF BCS00MF M18 Flugter med PNP (Ø x L) 18 mm x 88.50 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417409 BALLUFF Kapacitiv sensor Kapacitiv BCS00MF BCS00MF M18 Flugter med PNP (Ø x L) 18 mm x 88.50 mm Piece
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). Mål=dia. 18 x 88.5 mm, serie=M18, gevind (A)=M18x1, indbygning=i niveau, tilslutning=stikforbindelse, M12x1-stik, 3-polet, kontaktudgang=PNP sluttekontakt (NO), koblingsfrekvens=100 Hz, rækkevidde=1...8 mm, følsomhed = koblingsafstand kan justeres, husmateriale=rustfrit stål (1.4305), aktiv flade, materiale=PBT, omgivelsestemperatur=-25...85 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP67
