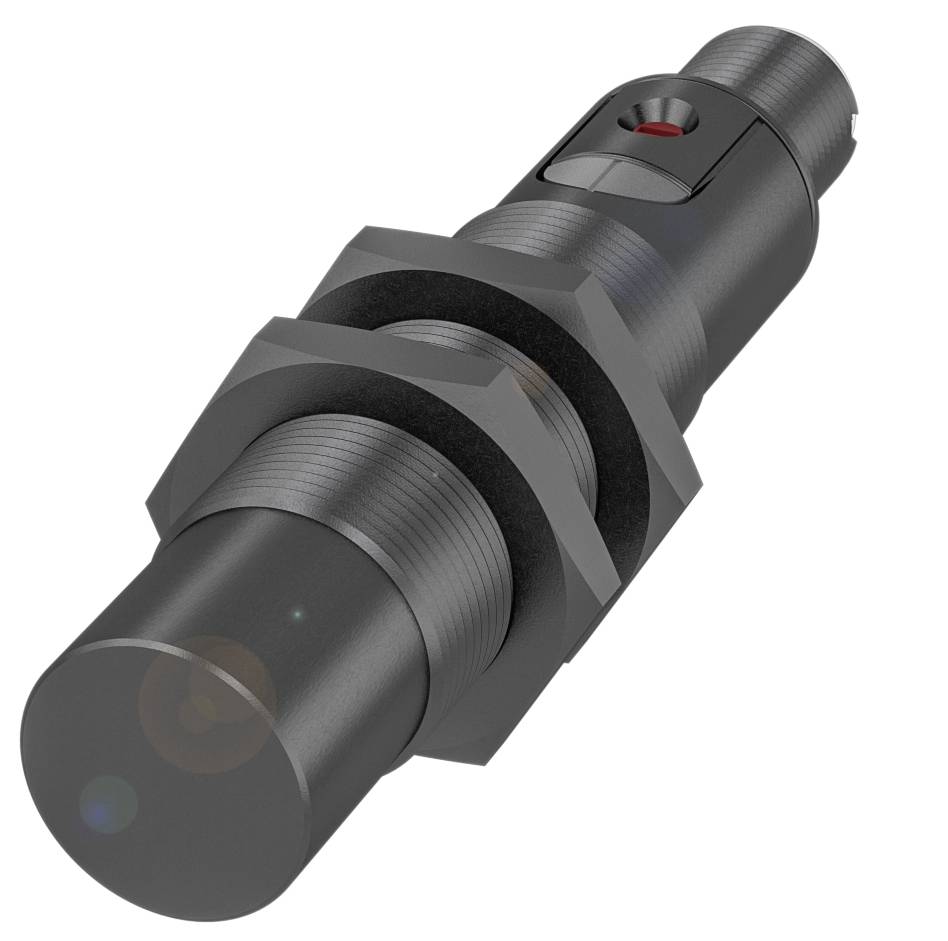

BALLUFF Kapacitiv sensor Kapacitiv BCS00LM BCS00LM M18 Ikke i plan PNP (Ø x H) 18 mm x 88.5 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Udgange
PNP
Variant
Kapacitiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Stik, M12x1-stik, 4-polet
- Mål: Dia. 18 x 88.5 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Serie M18
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 88.5 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 4-polet
- Serie M18
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: PBT
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -25...85 °C.
- Yderligere egenskaber:
- Leveringsomfang: Møtrik (2x)
- Mål: Dia. 18 x 88.5 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 300 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 15 mm
- Temperaturdrift maks. (% af Sr): 20 % [-5…55 °C]
- Repeterbarhed maks. (% af Sr): 2.0 %
- MTTF (40 °C): 226 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 2 Nm
- Størrelse M18x1
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabinetmateriale: PBT
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Antal ben: 4
- Mærke: Global
- Serie M18
- Tomgangsstrøm IO maks. ved UE: 20 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 2...15 mm
- Låg: PBT|PA
- Gevind (A): M18x1
- Produkttype
Kapacitiv sensor
- Type
BCS00LM
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Udgange
PNP
- Kabinetmateriale
PBT
- Variant
Kapacitiv
- Indbygningstype
Ikke i plan
- Størrelse
M18
- Tilslutning
M18
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
IP67
- L
88.50 mm
- Bredde
88.5 mm
- H
88.5 m
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 88.5 m
- Indhold
1 stk
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Kontaktfrekvens
100 Hz
- Driftsstrøm
100 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417123 BALLUFF Kapacitiv sensor Kapacitiv BCS00LM BCS00LM M18 Ikke i plan PNP (Ø x H) 18 mm x 88.5 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417123 BALLUFF Kapacitiv sensor Kapacitiv BCS00LM BCS00LM M18 Ikke i plan PNP (Ø x H) 18 mm x 88.5 m
Beskrivelse
Disse kapacitive følere til registrering af fyldningsstand registrerer med deres aktive flade medietørret det produkt, der skal måles, bulkgods eller væsker. Med dens kugleformet elektriske felt kompenseres anholdelserne på sensorens aktive flade effektivt. Mål=dia. 18 x 88.5 mm, serie=M18, gevind (A)=M18x1, indbygning=ikke i niveau, tilslutning=stikforbindelse, M12x1-stik, 4-polet, kontaktudgang=PNP sluttekontakt (NO), koblingsfrekvens=100 Hz, rækkevidde=2...15 mm, følsomhed=koblingsafstand kan justeres, husmateriale=PBT, aktiv flade, materiale=PBT, omgivelsestemperatur=-25...85 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP67
