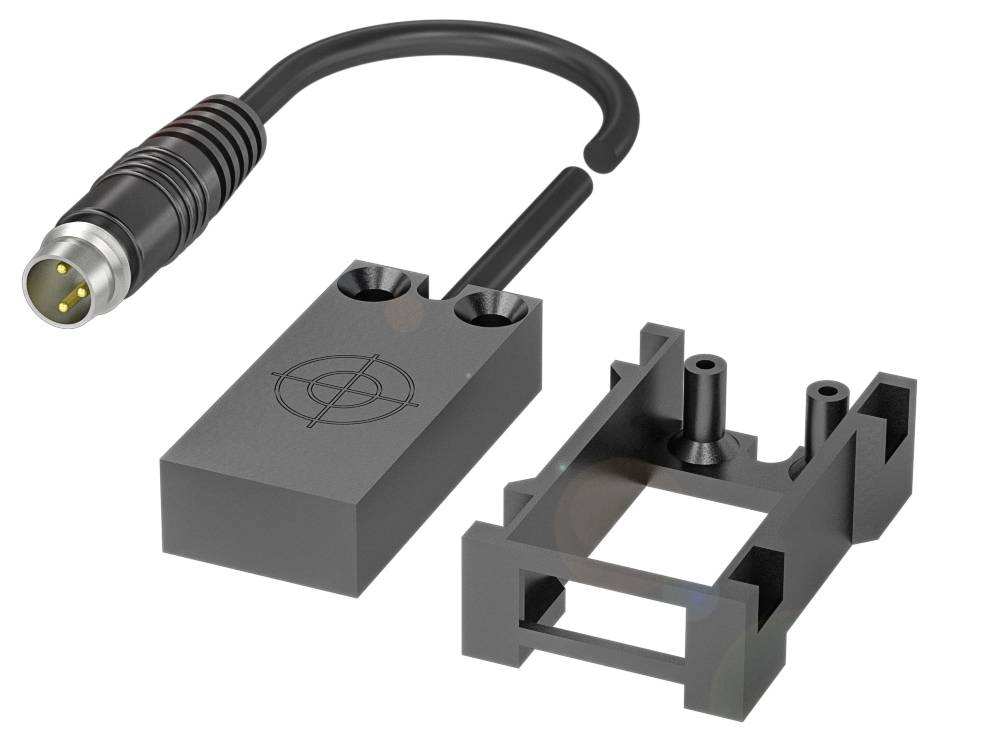

BALLUFF Kapacitiv sensor Kapacitiv BCS0055 BCS0055 Flugter med PNP (L x B x H) 8.00 x 34.00 x 16.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
Stik
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.20 m, PUR
- Mål 34 x 16 x 8 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Serie R08
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 34 x 16 x 8 mm
- Aktiv flade, materiale: PP
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.20 m, PUR
- Serie R08
- Driftsspænding Ub: 12...30 VDC
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: PP
- Rækkevidde 1...8 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -30...70 °C.
- Yderligere egenskaber:
- Leveres: Skruetrækker|holder|Quick Guide
- Mål 34 x 16 x 8 mm
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 50 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 100 ms
- Driftsspænding Ub: 12...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 8 mm
- Temperaturdrift maks. (% af Sr): 20 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 680 a
- Aktiv flade, materiale: PP
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabeldiameter D: 3.0 mm
- Kabellængde L 0.2 m.
- Kabinetmateriale: PP
- Kappemateriale: RENT
- Antal ben: 3
- Serie R08
- Tomgangsstrøm IO maks. ved UE: 10 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 1...8 mm
- Dækkemateriale: PP
- Produkttype
Kapacitiv sensor
- Type
BCS0055
- Min. driftsspænding
12.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
12.0 - 30.0 V
- Udgange
PNP
- Kabinetmateriale
PP
- Variant
Kapacitiv
- Indbygningstype
Flugter med
- Tilslutning
Stik
- Kabellængde
0.20 m
- Min. Temperatur
-30 °C
- Maks. temperatur
70 °C
IP67
- L
8.00 mm
- Bredde
34.00 mm
- H
16.00 mm
- D
8 m
- Dim.
(L x B x H) 8.00 x 34.00 x 16.00 mm
- Indhold
1 stk
- Nominel spænding
30.0 V
- Kappemateriale
PUR
- Driftsspænding
24 V/DC
- Kontaktfrekvens
100 Hz
- Driftsstrøm
50 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416542 BALLUFF Kapacitiv sensor Kapacitiv BCS0055 BCS0055 Flugter med PNP (L x B x H) 8.00 x 34.00 x 16.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416542 BALLUFF Kapacitiv sensor Kapacitiv BCS0055 BCS0055 Flugter med PNP (L x B x H) 8.00 x 34.00 x 16.00 mm
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). Mål=34 x 16 x 8 mm, serie=R08, indbygning=i niveau, tilslutning=kabel med stikforbindelse, M8x1-stik, 3-polet, 0.20 m, PUR, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=100 Hz, rækkevidde = 1...8 mm, følsomhed = koblingsafstand kan justeres, husmateriale=PP, aktiv flade, materiale=PP, omgivelsestemperatur=-30...70 °C, driftsspænding Ub=12...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse IP67
