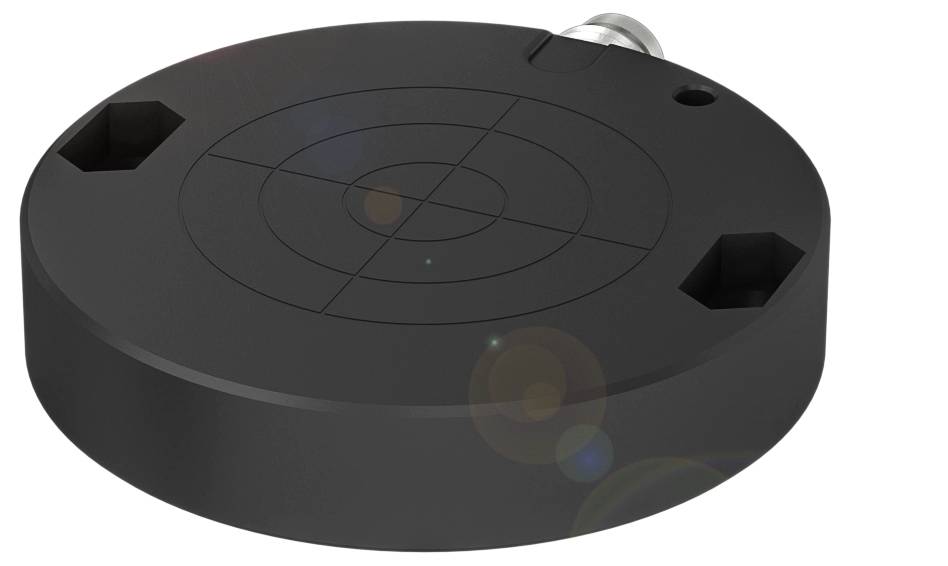

Lignende billede
BALLUFF Kapacitiv sensor Kapacitiv BCS003L BCS003L Flugter med NPN, skifter;PNP, skifter (Ø x H) 50 mm x 10 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
NPN, skifter;PNP, skifter
Variant
Kapacitiv
Tilslutning
Stik
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Stik, M8x1-stik, 3-polet
- Mål: Dia. 50 x 10 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/NC) kan programmeres
- Serie: D50
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 50 x 10 mm
- Aktivt areal, materiale: POM
- Tilslutning: Stik, M8x1-stik, 3-polet
- Serie: D50
- Driftsspænding Ub: 10...30 VDC
- Indbygning: Kan indbygges i niveau
- Kabinet materiale: POM
- Rækkevidde 2...25 mm
- Koblingsudgang: PNP/NPN sluttekontakt/brydekontakt (NO/NC) kan programmeres
- Skiftefrekvens 50 Hz
- Beskyttelsesklasse: IP65
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -30...60 °C.
- Yderligere egenskaber:
- Leveres: Skruetrækker|Quick Guide
- Mål: Dia. 50 x 10 mm
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 150 mA
- Mærkeisolationsspænding UI: 75 V DC
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 50 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 230 a
- Aktivt areal, materiale: POM
- Størrelse D50.0
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP/NPN afbryder/åbner (NO/|NC) kan programmeres
- Kabinet materiale: POM
- Beskyttelsesklasse: IP65
- Omgivelsestemperatur -30...60 °C.
- Tilsmudsningsgrad: 1
- Antal ben: 3
- Serie: D50
- Tomgangsstrøm IO maks. ved UE: 15 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 2...25 mm
- Lågmateriale: POM
- Produkttype
Kapacitiv sensor
- Type
BCS003L
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
NPN, skifter;PNP, skifter
- Kabinetmateriale
POM
- Variant
Kapacitiv
- Indbygningstype
Flugter med
- Tilslutning
Stik
- Min. Temperatur
-30 °C
- Maks. temperatur
60 °C
IP65
- L
10.00 mm
- Bredde
10 mm
- H
10 m
- (Ø)
50 mm
- Dim.
(Ø x H) 50 mm x 10 m
- Indhold
1 stk
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Kontaktfrekvens
50 Hz
- Driftsstrøm
150 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417224 BALLUFF Kapacitiv sensor Kapacitiv BCS003L BCS003L Flugter med NPN, skifter;PNP, skifter (Ø x H) 50 mm x 10 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417224 BALLUFF Kapacitiv sensor Kapacitiv BCS003L BCS003L Flugter med NPN, skifter;PNP, skifter (Ø x H) 50 mm x 10 m
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). Mål=dia. 50 x 10 mm, serie=D50, indbygning=i niveau, tilslutning=stikforbindelse, M8x1-stik, 3-polet, koblingsudgang=PNP/NPN afbryder/åbner (NO/NC) kan programmeres, koblingsfrekvens=50 Hz, rækkevidde=2...25 mm, følsomhed=koblingsafstand kan justeres, husmateriale=POM, aktiv flade, materiale=POM, omgivelsestemperatur=-30...60 °C, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee, kapslingsklasse=IP65
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
